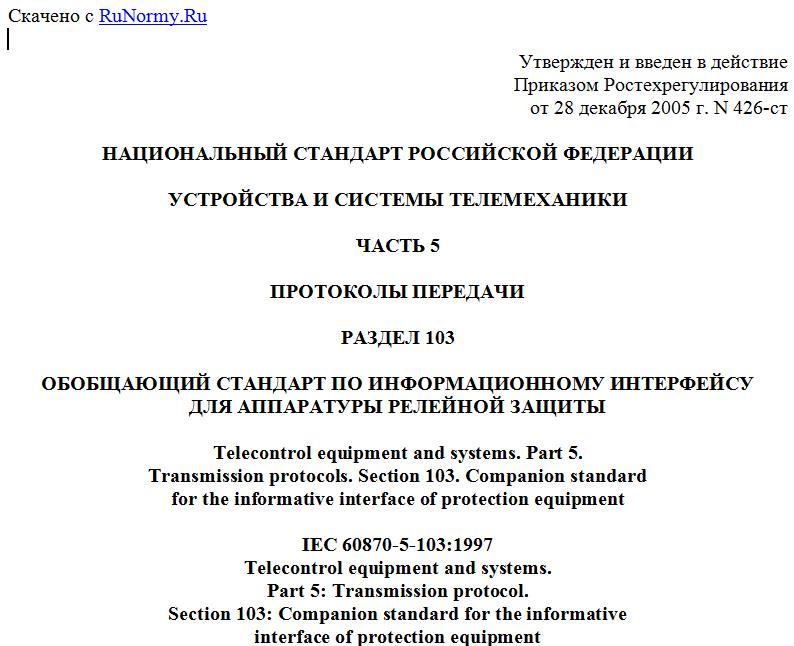

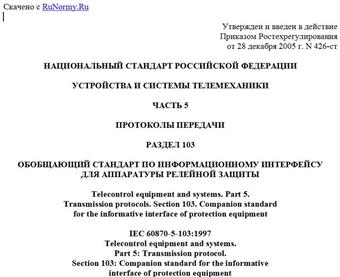

Утвержден и введен в действие
Приказом Ростехрегулирования
от 28 декабря 2005 г. N 426-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТРОЙСТВА И СИСТЕМЫ ТЕЛЕМЕХАНИКИ
ЧАСТЬ 5
ПРОТОКОЛЫ ПЕРЕДАЧИ
РАЗДЕЛ 103
ОБОБЩАЮЩИЙ СТАНДАРТ ПО ИНФОРМАЦИОННОМУ ИНТЕРФЕЙСУ
ДЛЯ АППАРАТУРЫ РЕЛЕЙНОЙ ЗАЩИТЫ
Telecontrol equipment and systems. Part 5.
Transmission protocols. Section 103. Companion standard
for the informative interface of protection equipment
IEC 60870-5-103:1997
Telecontrol equipment and systems.
Part 5: Transmission protocol.
Section 103: Companion standard for the informative
interface of protection equipment
(IDT)
ГОСТ Р МЭК 60870-5-103-2005
Группа П77
ОКС 33.200
ОКП 42 3200
Дата введения
1 сентября 2006 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте:
1. Подготовлен ОАО "Научно-исследовательский институт электроэнергетики" (ВНИИЭ) на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 396 "Автоматика и телемеханика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. N 426-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60870-5-103:1997 "Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 103. Обобщающий стандарт по информационному интерфейсу для аппаратуры релейной защиты" (IEC 60870-5-103:1997 "Telecontrol equipment and systems. Part 5: Transmission protocols. Section 103: Companion standard for the informative interface of protection equipment").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном Приложении В.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий обобщающий стандарт распространяется на аппаратуру релейной защиты с последовательной передачей данных двоичными кодами для обмена информацией с системами управления. Настоящий стандарт определяет взаимодействие между аппаратурой релейной защиты и устройствами системы управления на подстанции. Настоящий стандарт использует серию стандартов МЭК 870-5.
Настоящий стандарт устанавливает определения информационного интерфейса для аппаратуры релейной защиты. Для устройств, совмещающих функции релейной защиты и функции управления в одном устройстве и использующих общий порт связи, требования настоящего стандарта допускается не применять.
В настоящем стандарте предусмотрены два метода информационного обмена: первый основывается на явно определенных ASDU и прикладных процедурах для передачи "стандартизованных" сообщений, второй - использует групповые (GENERIC) услуги для передачи почти всей возможной информации. "Стандартизованные" сообщения не охватывают всех возможных функций релейной защиты, но устройство релейной защиты может поддерживать только часть сообщений, определенных в настоящем стандарте. Для обеспечения возможности взаимодействия для конкретных применений эта часть сообщений определена в разделе 8.
Использование заранее определенных сообщений и прикладных процедур обязательно, если они применимы. В других случаях должны использоваться групповые услуги. Частные диапазоны, определяемые в настоящем стандарте, сохраняются для совместимости, однако их использование для будущих применений не рекомендуется.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
МЭК 60050-371:1984. Международный электротехнический словарь. Глава 371: Телемеханика
МЭК 60794-1:1996. Оптоволоконные кабели. Часть 1: Общая спецификация
МЭК 60794-2:1998. Оптоволоконные кабели. Часть 2: Спецификация продукции
МЭК 60870-5-1:1990. Устройства и системы телемеханики. Часть 5: Протоколы передачи. Раздел 1. Форматы передаваемых кадров
МЭК 60870-5-2:1992. Устройства и системы телемеханики. Часть 5: Протоколы передачи. Раздел 2. Процедуры в каналах передачи
МЭК 60870-5-3:1992. Устройства и системы телемеханики. Часть 5: Протоколы передачи. Раздел 3. Общая структура данных пользователя
МЭК 60870-5-4:1993. Устройства и системы телемеханики. Часть 5: Протоколы передачи. Раздел 4. Определение и кодирование элементов пользовательской информации
МЭК 60870-5-5:1995. Устройства и системы телемеханики. Часть 5: Протоколы передачи. Раздел 5. Основные прикладные функции
МЭК 60874-2:1993. Соединители для оптических волокон и кабелей. Часть 2: Спецификация раздела для оптоволоконных разъемов. Тип F-SMA
МЭК 60874-10:1993. Соединители для оптических волокон и кабелей. Часть 10. Спецификация раздела. Оптоволоконный разъем типа BFOC/2,5
ИСО/МЭК 7498-1:1994. Информационные технологии. Взаимосвязь открытых систем. Базовая эталонная модель. Базовая модель
EIA RS - 485:1993. Стандарт на электрические характеристики генераторов и приемников для использования в балансных цифровых многоточечных системах.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Обобщающий стандарт (companion standard): обобщающий стандарт добавляет семантику к определениям базового стандарта или функционального профиля. Это может выражаться в определении конкретного использования информационных объектов или в определении дополнительных информационных объектов, сервисных процедур и параметров базовых стандартов.
Примечание. Обобщающий стандарт не изменяет стандартов, на которые ссылается, но проясняет взаимоотношения при их совместном использовании в определенной области.
3.2. Архитектура повышенной производительности (EPA - enhanced performance architecture): эталонная модель протокола, предусматривающая в отличие от полной семиуровневой архитектуры в соответствии с базовой эталонной моделью ИСО/МЭК 7498-1 трехуровневую архитектуру с целью получения более быстрого времени реакции для критической информации, но с ограниченными услугами.
3.3. Направление управления (control direction): направление передачи от системы управления к устройству защиты.
3.4. Направление контроля (monitor direction): направление передачи от устройства защиты к системе управления.
3.5. Система управления (control system): применяется как мастер для канала связи, т.е. первичная станция в соответствии с МЭК 60870-5-2.
3.6. Информационный интерфейс (informative interface): интерфейс устройства защиты, используемый для обмена данными с системой управления и не оказывающий влияния на функции защиты.
3.7. Метка (tag): двоичный сигнал, регистрируемый и передаваемый в составе передачи данных о нарушениях.
3.8. Совместимый диапазон (compatible range): стандартный диапазон, который должен использоваться всеми производителями.
3.9. Частный диапазон (private range): диапазон, который может использоваться производителями для своих частных применений.
3.10. Сокращения и обозначения
- дифференциальная защита линии;
- дифференциальная защита трансформатора;
ACC - текущий канал (Actual channel);
ASC - ASCII символ;
ASDU - блок данных прикладного уровня (Application Service Data Unit);
APCI - управляющая информация протокола прикладного уровня (Application Protocol Control Information);
BFOC/2,5 - оптоволоконный коаксиальный разъем;
BS - строка битов (Bitstring);
COL - уровень совместимости (Compatibility level);
COM - команда;
CONT - продолжение;
COT - причина передачи (Cause of transmission);
COUNT - однобитный счетчик ASDU;
CP - составной (Compound);
CU - устройство связи (Communication unit);
DCE - аппаратура окончания канала данных АКД (Data circuit-terminating equipment);
DCO - двухпозиционная команда;
DFC - управление потоком данных;
DPI - двухэлементная информация;
DTE - оконечное оборудование данных ООД;
EIA - ассоциация электронной промышленности;
EPA - архитектура повышенной производительности;
ER - ошибка;
f - частота;
F - число с фиксированной запятой;
FAN - номер нарушения;
F-Code - функциональный код;
