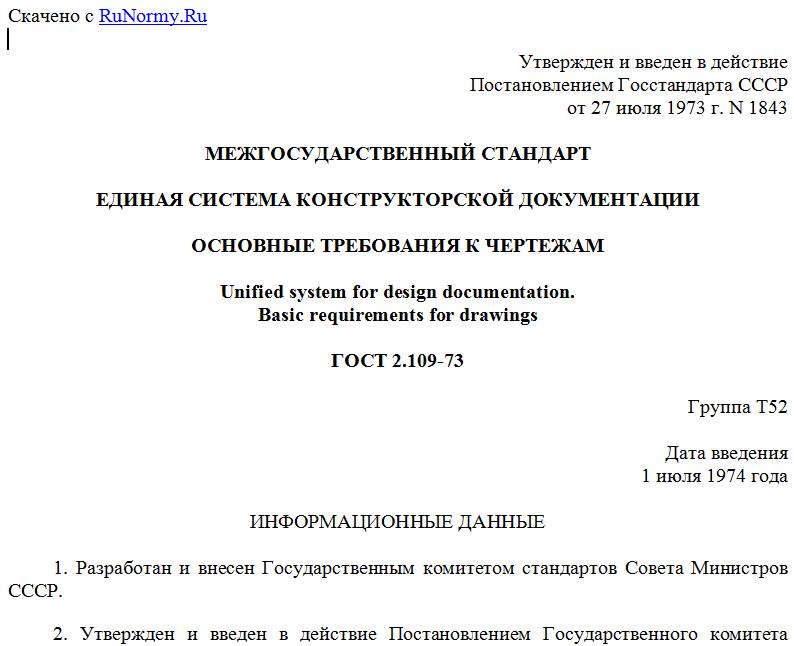

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 27 июля 1973 г. N 1843
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ОСНОВНЫЕ ТРЕБОВАНИЯ К ЧЕРТЕЖАМ
Unified system for design documentation.
Basic requirements for drawings
ГОСТ 2.109-73
Группа Т52
Дата введения
1 июля 1974 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Государственным комитетом стандартов Совета Министров СССР.
2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 27.07.1973 N 1843.
Изменение N 9 принято Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 13 от 28.05.1998).
Зарегистрировано Техническим секретариатом МГС N 2907.
За принятие изменения проголосовали:
Наименование государства Наименование национального органа по стандартизации
Республика Беларусь Госстандарт Республики Беларусь
Республика Казахстан Госстандарт Республики Казахстан
Кыргызская Республика Кыргызстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикстандарт
Туркменистан Главгосслужба "Туркменстандартлары"
Республика Узбекистан Узгосстандарт
Украина Госстандарт Украины
Изменение N 10 принято Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 17 от 22.06.2000).
Зарегистрировано Техническим секретариатом МГС N 3526.
За принятие изменения проголосовали:
Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Азгосстандарт
Республика Беларусь Госстандарт Республики Беларусь
Грузия Грузстандарт
Республика Казахстан Госстандарт Республики Казахстан
Кыргызская Республика Кыргызстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикстандарт
Туркменистан Главгосслужба "Туркменстандартлары"
3. Взамен ГОСТ 2.107-68, ГОСТ 2.109-68, ГОСТ 5292-60 в части разд. VIII.
4. Ссылочные нормативно-технические документы
Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 2.104-2006 1.1.11
ГОСТ 2.106-96 1.3.5, 5.6, 5.7
ГОСТ 2.113-75 1.1.10
ГОСТ 103-76 2.3
ГОСТ 535-88 2.3, 3.3.2
ГОСТ 1050-88 3.3.2
ГОСТ 1133-71 2.3
ГОСТ 1435-99 2.3
ГОСТ 2590-88 3.3.2
ГОСТ 8240-97 3.3.2
ГОСТ 8509-93 3.3.2
ГОСТ 8510-86 3.3.2
ГОСТ 14034-74 1.1.5, 1.1.15
ГОСТ 2.051-2006 1.1.1а
ГОСТ 2.052-2006 1.1.1а
ГОСТ 2.053-2006 1.3.4, 5.7
5. Издание (март 2001 г.) с Изменениями N 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, утвержденными в феврале 1980 г., ноябре 1981 г., мае 1984 г., декабре 1984 г., марте 1985 г., сентябре 1985 г., марте 1986 г., сентябре 1987 г., феврале 1999 г., декабре 2000 г. (ИУС N 4-80, 4-82, 8-84, 3-85, 5-85, 12-85, 6-86, 12-87, 5-99, 3-2001).
Настоящий стандарт устанавливает основные требования к выполнению чертежей деталей, сборочных, габаритных и монтажных на стадии разработки рабочей документации для всех отраслей промышленности.
(Измененная редакция, Изм. N 8).
1. ОБЩИЕ ТРЕБОВАНИЯ К РАБОЧИМ ЧЕРТЕЖАМ
1.1. Общие положения
1.1.1. При разработке рабочих чертежей предусматривают:
а) оптимальное применение стандартных и покупных изделий, а также изделий, освоенных производством и соответствующих современному уровню техники;
б) рационально ограниченную номенклатуру резьб, шлицев и других конструктивных элементов, их размеров, покрытий и т.д.;
в) рационально ограниченную номенклатуру марок и сортаментов материалов, а также применение наиболее дешевых и наименее дефицитных материалов;
г) необходимую степень взаимозаменяемости, наивыгоднейшие способы изготовления и ремонта изделий, а также их максимальное удобство обслуживания в эксплуатации.
1.1.1а. Рабочие чертежи на бумажном носителе (в бумажной форме) и электронные чертежи могут быть выполнены на основе электронной модели детали и электронной модели сборочной единицы (ГОСТ 2.052).
Общие требования к электронным документам - по ГОСТ 2.051.
1.1.2. Абзац исключен с 1 сентября 2006 года. - Изменение N 11, введенное в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст.
При ссылках в чертежах изделий серийного и массового производства на технические условия последние должны быть зарегистрированы в установленном порядке (в государствах, где государственная регистрация технических условий обязательна).
Допускается давать ссылки на технологические инструкции, когда требования, установленные этими инструкциями, являются единственными, гарантирующими требуемое качество изделия; при этом они должны быть приложены к комплекту конструкторской документации на изделие при передаче ее другому предприятию.
Абзац исключен с 1 сентября 2006 года. - Изменение N 11, введенное в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст.
Не допускается давать ссылки на отдельные пункты стандартов, технических условий и технологических инструкций. При необходимости на чертеже дают ссылку на весь документ или на отдельный его раздел.
Не допускается давать ссылки на документы, определяющие форму и размеры конструктивных элементов изделий (фаски, канавки и т.п.), если в соответствующих стандартах нет условного обозначения этих элементов. Все данные для их изготовления должны быть приведены на чертежах.
(Измененная редакция, Изм. N 4, 10).
1.1.3. На рабочих чертежах не допускается помещать технологические указания.
В виде исключения допускается:
а) указывать способы изготовления и контроля, если они являются единственными, гарантирующими требуемое качество изделия, например, совместная обработка, совместная гибка или развальцовка и т.п.;
б) давать указания по выбору вида технологической заготовки (отливки, поковки и т.п.);
в) указывать определенный технологический прием, гарантирующий обеспечение отдельных технических требований к изделию, которые невозможно выразить объективными показателями или величинами, например, процесс старения, вакуумная пропитка, технология склеивания, контроль, сопряжения плунжерной пары и др.
1.1.4. Для изделий основного единичного <*> и вспомогательного производства на чертежах, предназначенных для использования на конкретном предприятии, допускается помещать различные указания по технологии изготовления и контролю изделий.
--------------------------------
<*> Правила выполнения чертежей изделий единичного производства распространяются также и на вспомогательное производство.
1.1.5. На чертежах применяют условные обозначения (знаки, линии, буквенные и буквенно-цифровые обозначения), установленные в государственных (межгосударственных) стандартах.
Условные обозначения применяют без разъяснения их на чертеже и без указания номера стандарта. Исключение составляют условные обозначения, в которых предусмотрено указывать номер стандарта, например отверстие центровое С12 ГОСТ 14034.
Примечания. 1. Если в государственных (межгосударственных) стандартах нет соответствующих условных обозначений, то применяют условные обозначения, установленные в национальных стандартах и стандартах организаций с обязательными ссылками на них.
2. Допускается применять условные обозначения, не предусмотренные в государственных (межгосударственных) и национальных стандартах и стандартах организаций. В этих случаях условные обозначения разъясняют на поле чертежа.
1.1.6. Размеры условных знаков, не установленные в стандартах, определяют с учетом наглядности и ясности чертежа и выдерживают одинаковыми при многократном повторении.
1.1.7. На рабочем чертеже изделия указывают размеры, предельные отклонения, шероховатость поверхностей и другие данные, которым оно должно соответствовать перед сборкой (черт. 1а).
Черт. 1
Исключение составляет случай, указанный в п. 1.1.8.
Размеры, предельные отклонения и шероховатость поверхностей элементов изделия, получающиеся в результате обработки в процессе сборки или после нее, указывают на сборочном чертеже (черт. 1б).
(Измененная редакция, Изм. N 3).
