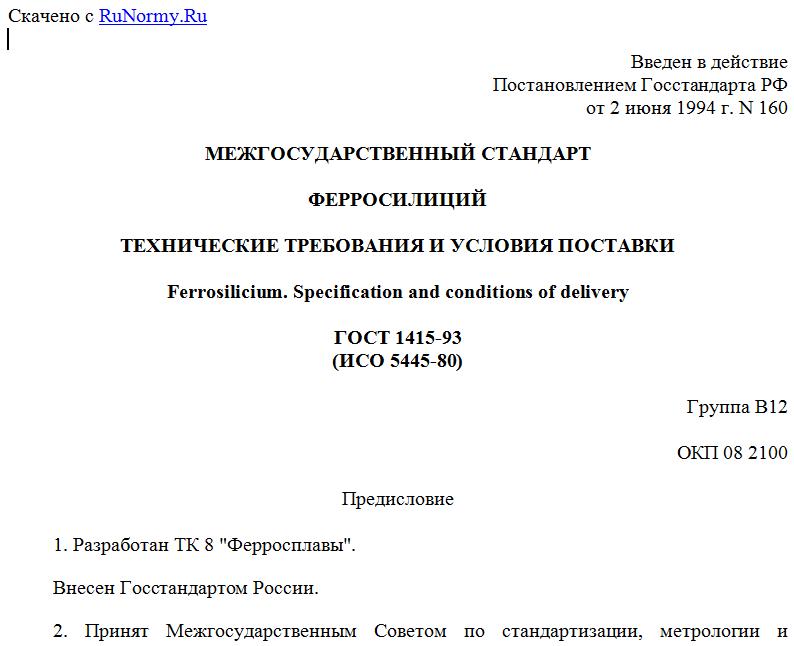

Введен в действие
Постановлением Госстандарта РФ
от 2 июня 1994 г. N 160
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ФЕРРОСИЛИЦИЙ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И УСЛОВИЯ ПОСТАВКИ
Ferrosilicium. Specification and conditions of delivery
ГОСТ 1415-93
(ИСО 5445-80)
Группа В12
ОКП 08 2100
Предисловие
1. Разработан ТК 8 "Ферросплавы".
Внесен Госстандартом России.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 4-93 от 19 октября 1993 г.).
За принятие проголосовали:
----------------------------T------------------------------------¬
¦ Наименование государства ¦ Наименование национального ¦
¦ ¦ органа по стандартизации ¦
+---------------------------+------------------------------------+
¦Республика Армения ¦Армгосстандарт ¦
¦Республика Белоруссия ¦Белстандарт ¦
¦Республика Казахстан ¦Госстандарт Республики Казахстан ¦
¦Республика Молдова ¦Молдовастандарт ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Туркменистан ¦Туркменгосстандарт ¦
¦Республика Узбекистан ¦Узгосстандарт ¦
¦Украина ¦Госстандарт Украины ¦
L---------------------------+-------------------------------------
3. Настоящий стандарт разработан методом прямого применения международного стандарта ИСО 5445-80 "Ферросилиций. Технические требования и условия поставки" с дополнительными требованиями, отражающими потребности народного хозяйства.
Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02.06.94 N 160 межгосударственный стандарт ГОСТ 1415-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации 1 января 1997 года.
4. Взамен ГОСТ 1415-78.
1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает технические требования и условия поставки ферросилиция, поставляемого для металлургической и литейной промышленности.
Дополнительные требования, отражающие потребности народного хозяйства, набраны курсивом.
2. ОПРЕДЕЛЕНИЕ
Ферросилиций - легирующий сплав железа и кремния с минимальным содержанием кремния 8,0% по массе и максимальным - 95% по массе, полученный путем восстановления.
3. ОФОРМЛЕНИЕ ЗАКАЗА
Заказ на ферросилиций должен содержать:
а) количество;
б) составление партии;
в) химический состав в соответствии с таблицами 1 и (или) 1а;
г) диапазоны размеров частиц в соответствии с таблицами 2 и (или) 2а;
д) необходимые требования к протоколу об анализе, упаковке.
4. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
4.1. Составление партии
Ферросилиций поставляется партиями, составленными одним из трех методов.
4.1.1. Поплавочный метод
Партия, составленная поплавочным методом, состоит из массы ферросилиция одной плавки (или одной части непрерывной плавки).
4.1.2. Помарочный метод
Партия, составленная помарочным методом, состоит из нескольких плавок (или частей непрерывных плавок) одной марки ферросилиция. Массовая доля кремния в плавках (или частях непрерывных плавок), составляющих партию, не должна отличаться друг от друга более чем на 3%.
4.1.3. <*> Смешанный метод
Партия, составленная смешанным методом, состоит из нескольких плавок (или частей непрерывных плавок) ферросилиция одной марки, который измельчен до частиц менее X <**> мм и тщательно перемешан.
--------------------------------
<*> Рекомендуемые требования.
<**> Величина X будет установлена после дополнительных исследований.
Содержание основного элемента в плавках (или частях непрерывных плавок), составляющих партию, может колебаться между минимальным и максимальным пределами, установленными для данной марки ферросилиция.
4.2. Химический состав
Марки и химический состав ферросилиция должен соответствовать указанным в таблице 1 и (или) таблице 1а <*>.
4.2.1. В таблицах 1 и 1а приведены только основные элементы и обычные примеси. По требованию потребителя при согласии поставщика и потребителя устанавливаются более узкие диапазоны содержания элементов и (или) различные пределы установленных элементов и (или) пределы неустановленных элементов.
Таблица 1
--------T--------------------------------------------------------¬
¦ Марка ¦ Массовая доля, % ¦
¦ +-------------------T-----T----T----T------T------T------+
¦ ¦ кремния ¦угле-¦серы¦фос-¦алюми-¦мар- ¦хрома ¦
¦ ¦ ¦рода ¦ ¦фора¦ния ¦ганца ¦ ¦
¦ ¦ +-----+----+----+------+------+------+
¦ ¦ ¦ не более ¦
+-------+-------------------+-----T----T----T------T------T------+
¦ФС90 ¦Св. 87 до 95 включ.¦0,1 ¦0,02¦0,03¦3,5 ¦0,3 ¦0,2 ¦
¦ФС75 ¦ " 74 " 80 " ¦0,1 ¦0,02¦0,04¦3,0 ¦0,4 ¦0,3 ¦
¦ФС70 ¦ " 68 " 74 " ¦0,1 ¦0,02¦0,04¦2,0 ¦0,4 ¦0,4 ¦
¦ФС70Аl1¦ " 68 " 74 " ¦0,1 ¦0,02¦0,04¦1,0 ¦0,3 ¦0,3 ¦
¦ФС65 ¦ " 63 " 68 " ¦0,1 ¦0,02¦0,05¦2,5 ¦0,4 ¦0,4 ¦
¦ФС50 ¦ " 47 " 52 " ¦0,1 ¦0,02¦0,05¦1,8 ¦0,6 ¦0,5 ¦
¦ФС45 ¦ " 41 " 47 " ¦0,2 ¦0,02¦0,05¦2,0 ¦1,0 ¦0,5 ¦
¦ФС25 ¦ " 23 " 29 " ¦0,8 ¦0,02¦0,06¦1,0 ¦1,0 ¦0,8 ¦
¦ФС20 ¦ " 19 " 23 " ¦1,0 ¦0,02¦0,10¦1,0 ¦1,0 ¦0,8 ¦
Для просмотра документа целиком скачайте его >>>
