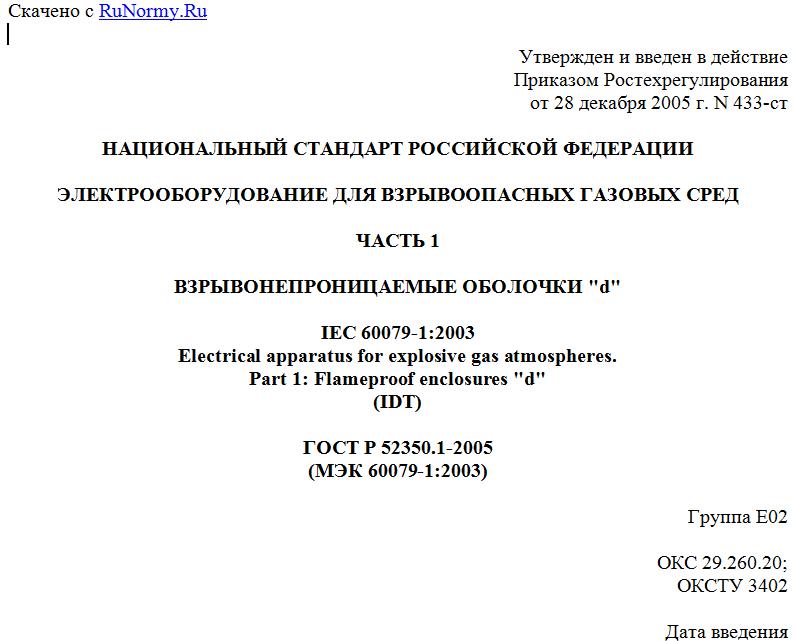

Утвержден и введен в действие
Приказом Ростехрегулирования
от 28 декабря 2005 г. N 433-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭЛЕКТРООБОРУДОВАНИЕ ДЛЯ ВЗРЫВООПАСНЫХ ГАЗОВЫХ СРЕД
ЧАСТЬ 1
ВЗРЫВОНЕПРОНИЦАЕМЫЕ ОБОЛОЧКИ "d"
IEC 60079-1:2003
Electrical apparatus for explosive gas atmospheres.
Part 1: Flameproof enclosures "d"
(IDT)
ГОСТ Р 52350.1-2005
(МЭК 60079-1:2003)
Группа Е02
ОКС 29.260.20;
ОКСТУ 3402
Дата введения
1 января 2007 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой национальной организацией "Ex-стандарт" (АННО "Ex-стандарт").
2. Внесен Техническим комитетом по стандартизации ТК 403 "Взрывозащищенное и рудничное электрооборудование".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. N 433-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60079-1:2003 "Электрооборудование для взрывоопасных газовых сред. Часть 1. Взрывонепроницаемые оболочки "d" (IEC 60079-1:2003 "Electrical apparatus for explosive gas atmospheres - Part 1: Flameproof enclosures "d").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в Приложении F.
5. Введен впервые.
Введение
Стандарт разработан для обеспечения Федерального закона "О промышленной безопасности опасных производственных объектов".
Стандарт МЭК 60079-1 (пятое издание), на основе которого разработан настоящий стандарт, включен в международную систему сертификации МЭК Ex и европейскую систему сертификации на основе Директивы 94/9 ЕС.
Настоящий стандарт полностью повторяет нумерацию и наименования пунктов, а также гарнитуру текста стандарта МЭК 60079-1.
Для нормативного обеспечения данного вида взрывозащиты следует использовать совместно ГОСТ Р 51330.1-99 (МЭК 60079-1:98) и настоящий стандарт.
1. Область применения
Настоящий стандарт устанавливает специальные требования к созданию и испытанию электрооборудования с видом взрывозащиты "Взрывонепроницаемые оболочки "d", предназначенного для использования во взрывоопасных газовых средах.
Стандарт является одним из серии стандартов, устанавливающих требования к видам взрывозащиты. Требования стандарта распространяются на электрооборудование, применяемое во взрывоопасных средах с видом взрывозащиты "Взрывонепроницаемые оболочки "d", в которых смеси воздуха и газов, паров или туманов могут образовывать взрывоопасную газовую среду при нормальных атмосферных условиях.
Стандарт предназначен для нормативного обеспечения обязательной сертификации и испытаний.
Установленные стандартом требования обеспечивают безопасность применения взрывозащищенного электрооборудования с видом взрывозащиты "Взрывонепроницаемые оболочки "d" на опасных производственных объектах в угольной, газовой, нефтяной, нефтеперерабатывающей и других отраслях промышленности.
2. Нормативные ссылки
Документы, на которые сделаны ссылки, обязательны при использовании настоящего стандарта. Для датированных ссылок применяют только указанное издание. Для недатированных ссылок применяют последнее издание указанного документа (со всеми поправками).
МЭК 60034-1:1996. Вращающиеся электрические машины - Часть 1: Номинальные и рабочие характеристики
МЭК 60061 (все части). Ламповые цоколи и патроны, а также калибры для проверки их взаимозаменяемости и надежности
МЭК 60079-0:1998. Электрооборудование для взрывоопасных газовых сред - Часть 0: Общие требования
МЭК 60079-1-1:2002. Электрооборудование для взрывоопасных газовых сред - Часть 1-1: Взрывонепроницаемые оболочки "d" - Метод испытания для определения безопасного экспериментального максимального зазора
МЭК 60079-7:2001. Электрооборудование для взрывоопасных газовых сред - Часть 7: Повышенная защита вида "е"
МЭК 60079-11:1999. Электрооборудование для взрывоопасных газовых сред - Часть 11: Искробезопасная электрическая цепь "i"
МЭК 60086-1:2000. Батареи первичные - Часть 1: Общие положения
МЭК 60112:1979. Материалы электроизоляционные твердые. Методы определения нормативного и сравнительного индексов трекингостойкости
МЭК 60127 (все части). Предохранители плавкие миниатюрные
МЭК 60529:1989. Степени защиты, обеспечиваемые оболочками (Код IP)
МЭК 60707:1981. Материалы твердые неметаллические. Перечень методов определения горючести под воздействием источника воспламенения
ИСО 185:1988. Серый чугун - Классификация
ИСО 965-1:1998. Резьбы ИСО метрические общего назначения. Допуски. Часть 1. Принципы и основные данные
ИСО 965-3:1998. Резьбы ИСО метрические общего назначения. Допуски. Часть 3. Отклонения для конструкционных резьб
ИСО 1210:1982. Пластмассы. Определение характеристик горения горизонтально и вертикально расположенных образцов, находящихся в контакте с небольшим пламенем
ИСО 2738:1999. Материалы металлокерамические, кроме твердых сплавов. Проницаемые металлокерамические материалы. Определение плотности, содержания масла и открытой пористости
ИСО 4003:1977. Материалы металлокерамические проницаемые. Определение размера пор путем пропускания газа и замера пузырьков в жидкости
ИСО 4022:1987. Материалы металлокерамические проницаемые. Определение проницаемости для жидкостей
ИСО 6892:1998. Материалы металлические. Испытания на растяжение при температуре окружающей среды
ANSI/ASME B1.20.1-1983 (R2001). Трубные резьбы (дюймовые) общего назначения.
3. Термины и определения
В настоящем стандарте применены термины по МЭК 60079-0, а также следующие термины с соответствующими определениями:
3.1. Взрывонепроницаемая оболочка "d" (flameproof enclosure "d"): оболочка, в которой заключенные в нее части способны воспламенять взрывоопасную газовую среду и которая способна выдерживать давление внутреннего взрыва воспламенившейся смеси без повреждения и передачи воспламенения в окружающую взрывоопасную газовую среду.
3.2. Объем оболочки (volume): общий внутренний объем оболочки.
Примечания. 1. Для светильников объем определяют без лампы светильника.
2. Если оболочка содержит встроенные элементы, то объемом оболочки считается оставшийся свободным объем.
3.3. Взрывонепроницаемое соединение (flameproof joint): соединение поверхностей двух частей оболочки или соединение оболочек, выполненное таким образом, что оно предотвращает распространение внутреннего взрыва во взрывоопасную газовую среду, окружающую оболочку.
3.4. Длина взрывонепроницаемого соединения L (width of flameproof joint L): кратчайшее расстояние по взрывонепроницаемому соединению от внутренней части взрывонепроницаемой оболочки до ее наружной части.
3.5. Длина до отверстия l (distance l): кратчайшее расстояние по взрывонепроницаемому соединению до отверстия, прерывающего длину соединения L, и предназначенное для крепежных деталей для сборки частей взрывонепроницаемой оболочки.
3.6. Зазор взрывонепроницаемого соединения i (gap of flameproof joint i): расстояние между соответствующими поверхностями взрывонепроницаемого соединения.
Примечание. Для цилиндрических поверхностей, образующих цилиндрические соединения, зазор - это разность между двумя диаметрами (диаметральный зазор).
3.7. Безопасный экспериментальный максимальный зазор (для взрывоопасной смеси) БЭМЗ (maximum experimental safe gap (for explosive mixture) MESG): максимальный зазор соединения длиной 25 мм, предотвращающий передачу взрыва, при проведении десяти испытаний в условиях, указанных в МЭК 60079-1-1.
3.8. Вал (shaft): деталь круглого поперечного сечения, применяемая для передачи вращательного движения.
3.9. Тяга или валик управления (operating rod): деталь, применяемая для передачи движений управления, которые могут быть вращательными или поступательными, или сочетанием обоих.
3.10. Поджатие (pressure-piling): повышение давления газовой смеси в отсеке или отделении оболочки, в результате ее первоначального воспламенения в другом отсеке или отделении оболочки.
3.11. Быстрооткрываемая крышка или дверь (quick-acting door or cover): крышка или дверь, снабженная устройством для открывания и закрывания простым действием (движение рычага или вращение колеса).
Примечание. Устройство сконструировано таким образом, что действие происходит в две стадии: запирание или отпирание, открывание или закрывание.
3.12. Крышка или дверь, зафиксированная резьбовыми крепежными деталями (door or cover fixed by threaded fasteners): крышка или дверь, при открытии или закрытии которой используют одну или несколько резьбовых крепежных деталей (винтов, шпилек, болтов или гаек).
3.13. Резьбовая крышка или дверь (threaded door or cover): крышка или дверь, которая монтируется во взрывонепроницаемой оболочке с помощью резьбового взрывонепроницаемого соединения.
3.14. Разгрузочное (дыхательное) устройство (breathing device): составная или отделяемая часть взрывонепроницаемой оболочки, сконструированная таким образом, чтобы обеспечить обмен между средой внутри оболочки и окружающей средой.
3.15. Дренажное (сливное) устройство (draining device): составная или отделяемая часть взрывонепроницаемой оболочки, обеспечивающая вытекание водяного конденсата из оболочки.
3.16. Ex-заглушка (Ex blanking element): резьбовая заглушка, испытываемая отдельно от оболочки электрооборудования, но сертифицируемая в составе оборудования.
Примечания. 1. Это не исключает сертификацию заглушек как Ex-компонентов, в соответствии с МЭК 60079-0. Примеры Ex-заглушек приведены на рисунке 22.
2. Нерезьбовые заглушки не являются Ex-заглушками.
3.17. Ex-резьбовой переходник (Ex thread adapter): резьбовой переходник, испытываемый отдельно от оболочки электрооборудования, но сертифицируемый в составе оборудования.
