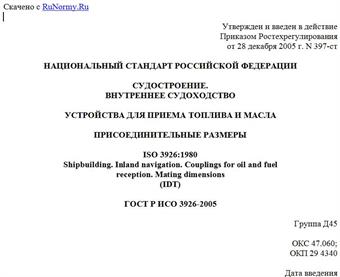

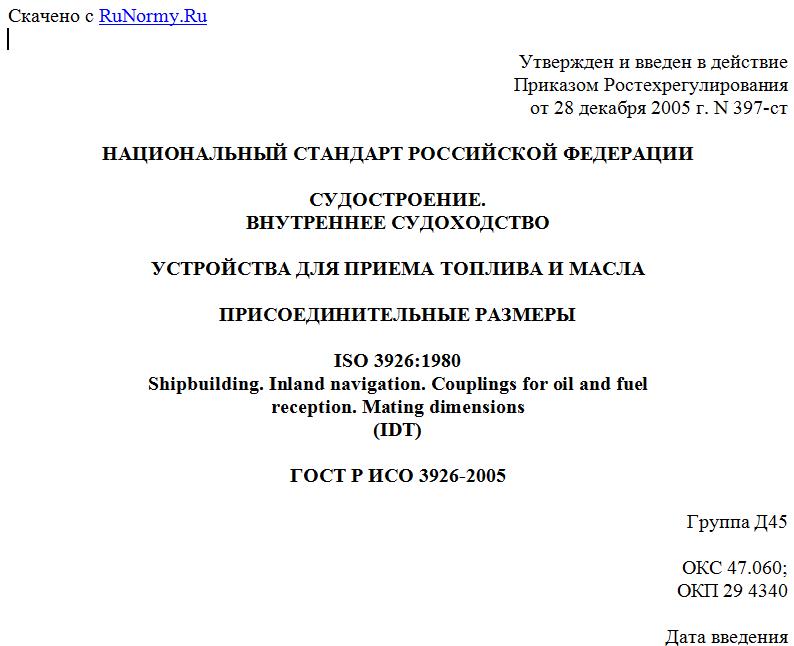

Утвержден и введен в действие
Приказом Ростехрегулирования
от 28 декабря 2005 г. N 397-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СУДОСТРОЕНИЕ.
ВНУТРЕННЕЕ СУДОХОДСТВО
УСТРОЙСТВА ДЛЯ ПРИЕМА ТОПЛИВА И МАСЛА
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
ISO 3926:1980
Shipbuilding. Inland navigation. Couplings for oil and fuel
reception. Mating dimensions
(IDT)
ГОСТ Р ИСО 3926-2005
Группа Д45
ОКС 47.060;
ОКП 29 4340
Дата введения
1 января 2007 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Научно-исследовательским институтом по стандартизации и сертификации "Лот" ФГУП "ЦНИИ им. акад. А.Н. Крылова" на основе аутентичного перевода международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 005 "Судостроение".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. N 397-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 3926:1980 "Судостроение. Внутреннее судоходство. Устройства для приема топлива и масла. Присоединительные размеры" (ISO 3926:1980 "Shipbuilding - Inland navigation - Couplings for oil and fuel reception - Mating dimensions").
5. Введен впервые.
1. Область применения
Настоящий стандарт устанавливает присоединительные размеры устройств для приема топлива и масла при номинальном давлении PN 2,5 на судах внутреннего плавания и в портовых установках, используемых этими судами.
Настоящий стандарт не распространяется на соответствующие устройства грузовых систем судов, предназначенных для перевозки нефтепродуктов.
2. Классификация
Настоящий стандарт устанавливает три варианта устройств номинальным диаметром:
DN50;
DN80;
DN150 (только для топлива).
3. Присоединительные размеры
Основные присоединительные размеры устройств приведены на рисунках 1, 2 и в таблице 1.
Рисунок 1. Устройство для приема топлива и масла
для номинальных диаметров 50 и 80 мм
Рисунок 2. Устройство для приема топлива номинальным
диаметром 150 мм
Примечание. Элементы без размеров приведены условно и не определяют конструкцию.
Таблица 1
В миллиметрах
------------T----------T-------------------------------T---------¬
¦Номинальный¦Резьба ¦ Диаметры ¦Высота H ¦
¦диаметр DN ¦трапеце- +-------T-------T-------T-------+ ¦
¦ ¦идальная D¦ D ¦ D ¦ D ¦ D ¦ ¦
¦ ¦ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ ¦
+-----------+----------+-------+-------+-------+-------+---------+
¦ 50 ¦ 85 x 4 ¦ 67 ¦ 59 ¦ 54 ¦ 69 ¦ 25 ¦
+-----------+----------+-------+-------+-------+-------+---------+
¦ 80 ¦ 120 x 6 ¦ 100 ¦ 90 ¦ 85 ¦ 102 ¦ 30 ¦
L-----------+----------+-------+-------+-------+-------+----------
