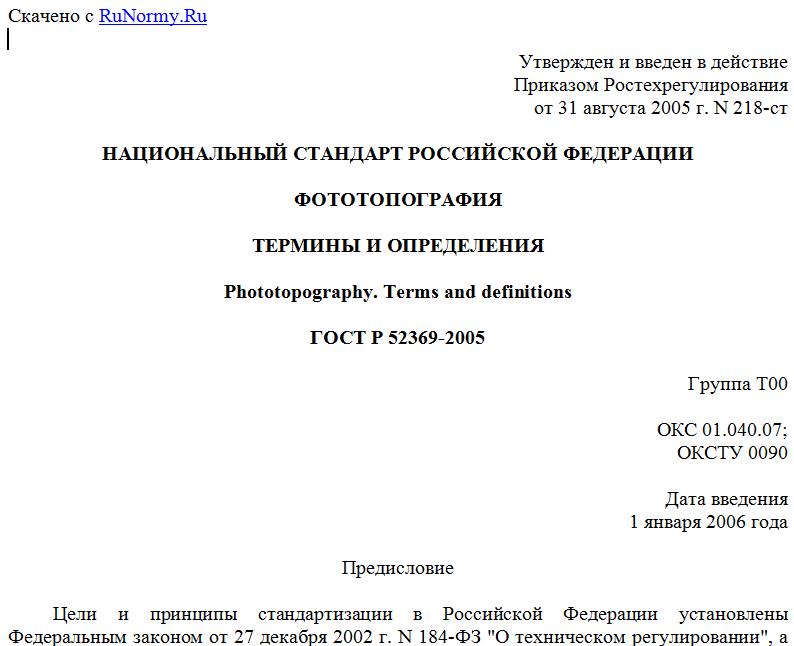

Утвержден и введен в действие
Приказом Ростехрегулирования
от 31 августа 2005 г. N 218-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФОТОТОПОГРАФИЯ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Phototopography. Terms and definitions
ГОСТ Р 52369-2005
Группа Т00
ОКС 01.040.07;
ОКСТУ 0090
Дата введения
1 января 2006 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Центральным ордена "Знак Почета" научно-исследовательским институтом геодезии аэросъемки и картографии (ЦНИИГАиК).
2. Внесен Техническим комитетом по стандартизации ТК 404 "Геодезия и картография".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2005 г. N 218-ст.
4. Введен впервые.
Введение
Установленные в стандарте термины расположены в систематизированном порядке, отражающем систему понятий в области фототопографии.
Для каждого понятия установлен один стандартизованный термин.
Нерекомендуемые к применению термины-синонимы приведены в круглых скобках после стандартизованного термина и обозначены пометой "Нрк".
Заключенная в круглые скобки часть термина может быть опущена при использовании термина в документах по стандартизации, при этом не входящая в круглые скобки часть термина образует его краткую форму.
Для сохранения целостности терминосистемы в стандарте приведены терминологические статьи из других стандартов, действующих на том же уровне стандартизации, а за ними в квадратных скобках приведены ссылки на данные стандарты с указанием года их принятия и номера терминологической статьи. Эти терминологические статьи заключены в рамки из тонких линий.
Подобные ссылки не считаются нормативными. Информацию о таких ссылках в разделе "Нормативные ссылки" не приводят.
Помета, указывающая на область применения многозначного термина, приведена в круглых скобках светлым шрифтом после термина. Помета не является частью термина.
Приведенные определения можно при необходимости изменить, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.
Термины и определения общетехнических понятий, необходимые для понимания текста стандарта, приведены в Приложении А.
Стандартизованные термины набраны полужирным шрифтом, их краткие формы - светлым в алфавитном указателе, а синонимы - курсивом.
1. Область применения
Настоящий стандарт устанавливает термины и определения понятий в области фототопографии.
Термины, установленные настоящим стандартом, рекомендуются для применения во всех видах документации и литературы по фототопографии, входящих в сферу работ по стандартизации и (или) использующих результаты этих работ.
2. Термины и определения
Общие понятия
1. фототопография: Область техники, которая занимается созданием топографических карт и топографических планов с использованием материалов топографической фотосъемки.
2. фотограмметрический снимок: Изображение объекта фотограмметрической съемки, зафиксированное на материальном носителе в аналоговом или цифровом виде, используемое для целей фотограмметрической обработки [ГОСТ Р 51833-2001, статья 2].
3. топографический фотоснимок: Фотограмметрический снимок земной поверхности, полученный для выполнения задач фототопографии.
4. топографическая фотосъемка: Процесс получения топографического фотоснимка.
5. материалы (топографической) фотосъемки: Фотоснимок или группа фотоснимков земной поверхности, поддающиеся однозначной идентификации во времени и пространстве, с описанием технических характеристик применявшегося съемочного оборудования и внешних условий топографической фотосъемки.
6. топографическая съемка: Комплекс работ, выполняемых с целью получения первичной топографической карты или плана, а также получение топографической информации в другой форме [ГОСТ 22268-76, статья 104].
7. фототопографическая съемка: Топографическая съемка, выполняемая по материалам топографической фотосъемки, применяющая фотограмметрическую обработку топографического фотоснимка.
Виды топографических фотосъемок
8. (топографическая) аэрофотосъемка: Топографическая фотосъемка с воздушного летательного аппарата.
9. плановая (топографическая) аэрофотосъемка: Топографическая аэрофотосъемка, выполненная при угле отклонения оптической оси съемочной камеры от вертикали, не превышающем 3°.
10. перспективная (топографическая) аэрофотосъемка: Топографическая аэрофотосъемка, выполненная при угле отклонения оптической оси съемочной камеры от вертикали, превышающем 3°.
11. космическая (топографическая) фотосъемка (Нрк. космосъемка): Топографическая фотосъемка с космического летательного аппарата.
12. наземная (топографическая) фотосъемка: Топографическая фотосъемка с наземного пункта или подвижного наземного носителя.
Примечание. В качестве подвижного наземного носителя могут выступать любые средства передвижения, обеспечивающие достаточную стабилизацию съемочной камеры во время фотосъемки.
13. конвергентная (топографическая) фотосъемка: Топографическая фотосъемка для получения стереопары снимков при значительном угле между оптическими осями съемочных систем.
14. центр оптического проектирования (топографического фотоснимка): Узловая точка объектива съемочной камеры, используемой для фототопографической съемки.
Виды топографических фотоснимков и их использование
15. стереопара (топографических фотоснимков): Два перекрывающихся топографических фотоснимка одного объекта топографической фотосъемки, полученных при различных положениях их центров оптического проектирования.
16. топографический аэрофотоснимок: Топографический фотоснимок, полученный при топографической аэрофотосъемке.
17. космический (топографический) фотоснимок (Нрк. космофотоснимок): Топографический фотоснимок, полученный при космической топографической фотосъемке.
18. наземный (топографический) фотоснимок: Топографический фотоснимок, полученный при наземной топографической фотосъемке.
19. дешифрирование (топографического фотоснимка): Выявление, распознавание и определение характеристик объектов, изобразившихся на топографическом фотоснимке.
20. дешифровочные признаки (фототопография): Характерные особенности изображений объектов местности, используемые при дешифрировании топографического фотоснимка.
21. интерактивное дешифрирование (топографического фотоснимка): Дешифрирование топографического фотоснимка, зафиксированного в цифровом виде, в сочетании ручного и автоматического методов с использованием специализированного программного обеспечения на ЭВМ.
22. полевое дешифрирование (топографического фотоснимка): Дешифрирование топографического фотоснимка в процессе полевого обследования местности.
23. визуальное дешифрирование (топографического фотоснимка): Дешифрирование топографического фотоснимка в процессе восприятия человеком визуальной информации, зафиксированной на фотоснимке.
24. камеральное дешифрирование (топографического фотоснимка): Дешифрирование топографического фотоснимка без непосредственного наблюдения объектов местности.
25. комбинированное дешифрирование (топографического фотоснимка): Последовательное сочетание камерального и полевого дешифрирования топографического фотоснимка.
26. эталон дешифрирования (топографического фотоснимка): Дешифрированный в поле топографический фотоснимок характерного участка местности, который служит образцом для камерального дешифрирования других фотоснимков данного ландшафта.
27. полевая подготовка (топографических фотоснимков): Технологический процесс опознавания изображений точек местности на топографических фотоснимках и определения координат опознанных точек на местности.
Примечание. В зависимости от состава определяемых координат полевая подготовка топографических фотоснимков может быть плановой, высотной или планово-высотной.
28. фотограмметрическая обработка (топографического фотоснимка): Совокупность технологических процессов, связанных с преобразованием метрической и фотометрической информации топографического фотоснимка в геометрическую и семантическую информацию об объекте фототопографической съемки.
29. трансформирование (топографического фотоснимка): Процесс фотограмметрической обработки топографического фотоснимка, целью которого является преобразование изображения топографического фотоснимка в изображение в заданных проекции и масштабе.
30. ортофототрансформирование (топографического фотоснимка): Процесс фотограмметрической обработки топографического фотоснимка, целью которого является преобразование топографического фотоснимка из исходной проекции в ортогональную.
31. трансформированный (топографический) фотоснимок: Топографический фотоснимок, полученный в результате трансформирования.
32. ортофотоснимок: Топографический фотоснимок, полученный в результате ортофототрансформирования.
33. топографический фотоплан: План местности, составленный из трансформированных ориентированных топографических фотоснимков.
34. накидной монтаж (фотоснимков местности): Результат упорядоченного размещения фотоснимков местности путем совмещения изображений на соседних перекрывающихся частях.
35. фотосхема местности: Фотографическое изображение местности, составленное путем монтажа неориентированных фотоснимков.
36. фотокарта местности: Карта, сочетающая тоновое фотографическое и штриховое картографическое изображение местности.
37. геометрическая модель местности (фототопография): Совокупность точек пересечения соответственных проектирующих лучей, полученная по стереопаре ориентированных топографических фотоснимков.
38. стереоскопическая модель местности (фототопография): Видимое пространственное изображение сфотографированной местности при
