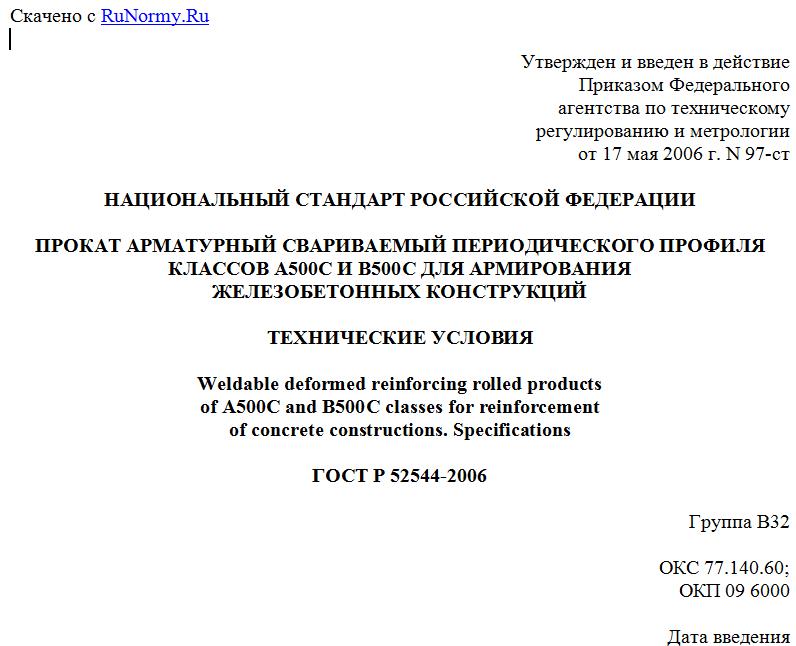

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 мая 2006 г. N 97-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРОКАТ АРМАТУРНЫЙ СВАРИВАЕМЫЙ ПЕРИОДИЧЕСКОГО ПРОФИЛЯ
КЛАССОВ А500С И В500С ДЛЯ АРМИРОВАНИЯ
ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Weldable deformed reinforcing rolled products
of A500C and B500C classes for reinforcement
of concrete constructions. Specifications
ГОСТ Р 52544-2006
Группа В32
ОКС 77.140.60;
ОКП 09 6000
Дата введения
1 января 2007 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Техническим комитетом по стандартизации ТК 375 "Металлопродукция из черных металлов и сплавов", филиалом ФГУП НИЦ "Строительство-НИИЖБ", ФГУП "ЦНИИчермет им. И.П. Бардина".
2. Внесен Техническим комитетом по стандартизации ТК 375 "Металлопродукция из черных металлов и сплавов".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 17 мая 2006 г. N 97-ст.
4. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на свариваемый арматурный прокат периодического профиля классов А500С и В500С, предназначенный для армирования железобетонных конструкций.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 7566-94. Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 10884-94. Сталь арматурная термомеханически упрочненная для железобетонных конструкций. Технические условия
ГОСТ 10922-90. Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия
ГОСТ 12004-81. Сталь арматурная. Методы испытаний на растяжение
ГОСТ 12354-81. Стали легированные и высоколегированные. Методы определения молибдена
ГОСТ 12359-99 (ИСО 4945-77). Стали углеродистые, легированные и высоколегированные. Методы определения азота
ГОСТ 14019-2003 (ИСО 7438:1985). Материалы металлические. Метод испытания на изгиб
ГОСТ 14098-91. Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры
ГОСТ 21014-88. Прокат черных металлов. Термины и определения дефектов поверхности
ГОСТ 22536.0-87. Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа
ГОСТ 22536.1-88. Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита
ГОСТ 22536.2-87. Сталь углеродистая и чугун нелегированный. Методы определения серы
ГОСТ 22536.3-88. Сталь углеродистая и чугун нелегированный. Методы определения фосфора
ГОСТ 22536.5-87 (ИСО 629-82). Сталь углеродистая и чугун нелегированный. Методы определения марганца
ГОСТ 22536.7-88. Сталь углеродистая и чугун нелегированный. Методы определения хрома
ГОСТ 22536.8-87. Сталь углеродистая и чугун нелегированный. Методы определения меди
ГОСТ 22536.9-88. Сталь углеродистая и чугун нелегированный. Методы определения никеля
ГОСТ 22536.12-88. Сталь углеродистая и чугун нелегированный. Методы определения ванадия
ГОСТ 27809-95. Чугун и сталь. Методы спектрографического анализа
ГОСТ 28473-90. Чугун, сталь, ферросплавы, хром, марганец металлические. Общие требования к методам химического анализа
ГОСТ 29273-92 (ИСО 581-80). Свариваемость. Определение
ОСТ 14-1-34-90. Статистический приемочный контроль металлопродукции по корреляционной связи между параметрами.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Арматурный прокат периодического профиля: стержни с равномерно расположенными на их поверхности под углом к их продольной оси поперечными ребрами для улучшения сцепления с бетоном.
3.2. Арматурный прокат номинального диаметра , мм: арматурный прокат, фактический диаметр которого d с учетом допускаемых отклонений соответствует диаметру из сортамента по таблице 1.
Таблица 1
Номинальные диаметр, площадь поперечного сечения
и масса 1 м длины арматурного проката
Номинальный диаметр dн, мм Номинальная площадь поперечного сечения Fн, мм2 Номинальная масса 1 м длины проката, кг
4,0 12,6 0,099
5,0 19,6 0,154
6,0 28,3 0,222
8,0 50,3 0,395
10,0 78,5 0,616
12,0 113,1 0,888
14,0 153,9 1,208
16,0 201,1 1,578
18,0 254,5 1,998
20,0 314,2 2,466
22,0 380,1 2,984
25,0 490,9 3,853
28,0 615,8 4,834
32,0 804,2 6,313
36,0 1017,9 7,990
40,0 1256,6 9,865
Примечания. 1. По требованию потребителя арматурный прокат изготовляют номинальным диаметром: 4,5; 5,5; 6,5; 7; 7,5; 8,5; 9; 9,5; 45; 50 мм. 2. Номинальную массу 1 м длины проката определяют, исходя из номинального диаметра при плотности стали, равной 7,85 г/см3.
3.3. Фактический диаметр арматурного проката d, мм: диаметр равновеликого по площади круглого гладкого стержня длиной 1 м с той же массой, что и прокат периодического профиля, определяемый по формуле
, (1)
где m - масса проката периодического профиля, г;
l - длина проката периодического профиля, мм.
3.4. Номинальная площадь поперечного сечения , мм2: площадь поперечного сечения проката, равная площади поперечного сечения круглого гладкого стержня того же номинального диаметра.
3.5. Элементы периодического профиля арматурного проката (см. Приложение А):
3.5.1. Продольное ребро: непрерывный продольный выступ, образующийся вдоль оси арматурного проката при его прокатке.
3.5.2. Поперечное ребро: ребро, расположенное под углом к продольной оси проката.
3.6. Геометрические параметры периодического профиля арматурного проката:
3.6.1. Высота ребра h, мм: расстояние от верхней точки поперечного ребра до поверхности тела проката, измеренное перпендикулярно к его оси.
3.6.2. Шаг поперечного ребра t, мм: расстояние между двумя соседними поперечными ребрами, измеренное вдоль оси проката.
3.6.3. Суммарное расстояние между концами поперечных ребер , мм: сумма расстояний между концами поперечных ребер, измеренных в плоскости, перпендикулярной к оси проката (например, для профиля по рисунку А.1 ).
3.6.4. Угол наклона поперечного ребра : угол между осью поперечного ребра и продольной осью проката.
3.6.5. Угол наклона боковой поверхности поперечного ребра , градус: угол наклона боковой поверхности поперечного ребра к продольной оси проката.
3.6.6. Ширина поперечных ребер b, мм: размер по верху трапециевидного поперечного сечения ребра в его сечении, перпендикулярном к оси ребра.
3.6.7. Овальность, мм: разность наибольшего и наименьшего размеров поперечного сечения проката. Для периодического профиля по рисунку А.1 - разность фактических размеров и .
3.6.8. Относительная площадь смятия поперечных ребер периодического профиля : площадь проекции поперечных ребер на плоскость, перпендикулярную к оси проката, отнесенная к произведению длины окружности номинального диаметра на фактический средний шаг этих ребер.
4. Классификация и сортамент
