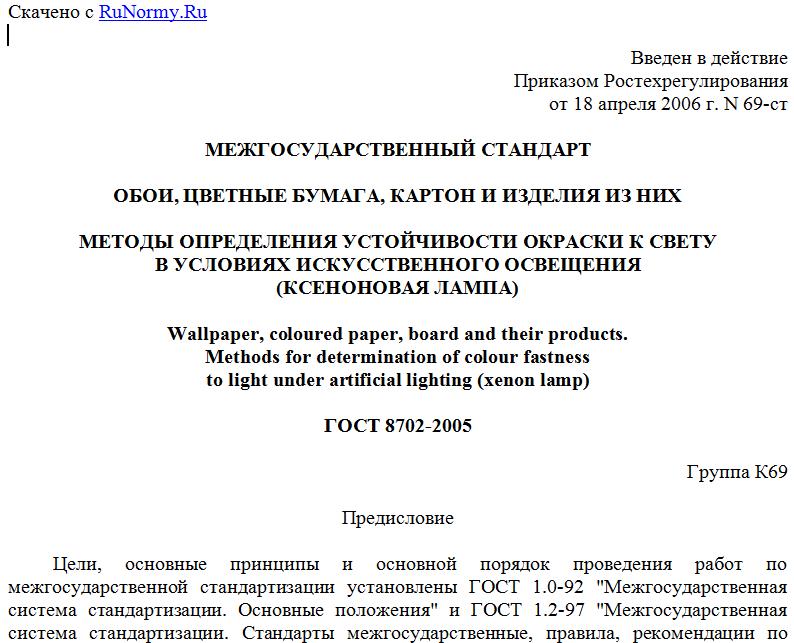

Введен в действие
Приказом Ростехрегулирования
от 18 апреля 2006 г. N 69-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОБОИ, ЦВЕТНЫЕ БУМАГА, КАРТОН И ИЗДЕЛИЯ ИЗ НИХ
МЕТОДЫ ОПРЕДЕЛЕНИЯ УСТОЙЧИВОСТИ ОКРАСКИ К СВЕТУ
В УСЛОВИЯХ ИСКУССТВЕННОГО ОСВЕЩЕНИЯ
(КСЕНОНОВАЯ ЛАМПА)
Wallpaper, coloured paper, board and their products.
Methods for determination of colour fastness
to light under artificial lighting (xenon lamp)
ГОСТ 8702-2005
Группа К69
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, обновления и отмены".
Сведения о стандарте
1. Разработан ОАО "Центральный научно-исследовательский институт бумаги", Межгосударственным техническим комитетом по стандартизации МТК 157 "Древесная масса. Бумага, картон и изделия из них".
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (Протокол N 22 от 4 ноября 2005 г.).
За принятие проголосовали:
---------------------T--------------------T-------------------------------¬
¦Краткое наименование¦ Код страны по ¦ Сокращенное наименование ¦
¦ страны по ¦МК (ИСО 3166) 004-97¦ национального органа ¦
¦МК (ИСО 3166) 004-97¦ ¦ по стандартизации ¦
+--------------------+--------------------+-------------------------------+
¦Азербайджан ¦ AZ ¦Азстандарт ¦
¦Армения ¦ AM ¦Минторгэкономразвития ¦
¦Беларусь ¦ BY ¦Госстандарт Республики Беларусь¦
¦Грузия ¦ GE ¦Грузстандарт ¦
¦Кыргызстан ¦ KG ¦Кыргызстандарт ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация¦ RU ¦Федеральное агентство ¦
¦ ¦ ¦по техническому регулированию ¦
¦ ¦ ¦и метрологии ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Узбекистан ¦ UZ ¦Узстандарт ¦
¦Украина ¦ UA ¦Госпотребстандарт Украины ¦
L--------------------+--------------------+--------------------------------
4. Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ИСО 105-B02:1994 "Материалы текстильные. Испытания на устойчивость окраски. Часть B02. Устойчивость окраски к действию искусственного света. Испытание на выцветание с использованием дуговой ксеноновой лампы" (ISO 105-B02:1994 "Textiles - Tests for colour fastness - Part B02: Colour fastness to artificial light: Xenon arc fading lamp test", NEQ).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 18 апреля 2006 г. N 69-ст межгосударственный стандарт ГОСТ 8702-2005 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2007 г.
6. Взамен ГОСТ 8702-88.
1. Область применения
Настоящий стандарт распространяется на обои и окрашенные в массе или с поверхности бумагу, картон и изделия из них и устанавливает методы определения устойчивости окраски к свету в условиях искусственного освещения (ксеноновая лампа).
Методы основаны на одновременном воздействии света ксеноновой лампы на испытуемые образцы и синие эталоны.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 6709-72. Вода дистиллированная. Технические условия
ГОСТ 6810-2002 (ЕН 233-89). Обои. Технические условия
ГОСТ 8047-2001 (ИСО 186-94). Бумага и картон. Отбор проб для определения среднего качества
ГОСТ 9733.0-83. Материалы текстильные. Общие требования к методам испытаний устойчивости окрасок к физико-химическим воздействиям
ГОСТ 9733.3-83. Материалы текстильные. Метод испытания устойчивости окраски к свету в условиях искусственного освещения (ксеноновая лампа)
ГОСТ 21631-76. Листы из алюминия и алюминиевых сплавов. Технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Отбор проб
3.1. Отбор проб - по ГОСТ 8047.
4. Аппаратура, приборы и материалы
4.1. Аппаратура
Аппарат с ксеноновой дуговой лампой (далее - аппарат) воздушного или водяного охлаждения, конструкция которого обеспечивает одновременное облучение образцов и синих эталонов в определенных условиях, которые поддерживаются и регулируются специальными устройствами по нормативному или техническому документу.
Образцы и синие эталоны должны устанавливаться в специальных держателях, равноудаленных от ксеноновой лампы, что обеспечивает одинаковую освещенность поверхности образцов и синих эталонов.
Примечание. Колебание освещенности в рабочей камере в процессе испытаний не должно превышать +/- 10% среднего установившегося значения.
4.1.1. Аппарат водяного охлаждения должен состоять из рабочей камеры, включающей:
- лампу ксеноновую с коррелированной цветовой температурой от 5500 К до 6500 К;
- светофильтры стеклянные, установленные между источником света - ксеноновой лампой и цилиндром из кварцевого стекла; коэффициент светопропускания светофильтров должен быть не менее 0,9 в диапазоне длин волн от 380 до 750 нм и уменьшаться до 0 в диапазоне длин волн от 310 до 320 нм;
- цилиндр из кварцевого стекла с дистиллированной водой по ГОСТ 6709, омывающей лампу и стеклянные светофильтры для снижения теплового воздействия инфракрасной (далее - ИК) части спектра;
- кассеты с держателями для закрепления испытуемых образцов и синих эталонов.
4.1.2. Аппарат воздушного охлаждения должен состоять из хорошо вентилируемой рабочей камеры, включающей:
- лампу ксеноновую с коррелированной цветовой температурой от 5500 К до 6500 К;
- светофильтры стеклянные, установленные между источником света - ксеноновой лампой и цилиндром из ультрафиолетового (далее - УФ) стекла; коэффициент светопропускания светофильтров должен быть не менее 0,9 в диапазоне длин волн от 380 до 750 нм и уменьшаться до 0 в диапазоне длин волн от 310 до 320 нм;
- цилиндр из УФ-стекла;
- кассеты с держателями для закрепления испытуемых образцов и синих эталонов.
Теплый воздух должен удаляться из рабочей камеры отсасывающим вентилятором.
4.1.3. Светофильтры подлежат периодической очистке и замене по истечению срока эксплуатации, указанного в НД на аппарат.
4.2. Люксметр фотоэлектрический с погрешностью измерения +/- 10% для контроля уровня освещенности.
4.3. Денситометр отражения, например типа ДКСТВ-1250-1 с погрешностью измерения +/- 0,02 для измерения плотности отражения синих эталонов.
4.4. Психрометр с погрешностью измерения +/- 2%.
4.5. Термометр с погрешностью измерения +/- 1 °C.
4.6. Линейка измерительная по ГОСТ 427 с ценой деления 1 мм.
4.7. Материалы
4.7.1. Синие эталоны по ГОСТ 9733.0 (1.1.7) для оценки устойчивости окраски к воздействию света в баллах соответственно индексу эталона от 1 до 8.
4.7.2. Шкала серых (ахроматических) эталонов (далее - серая шкала) по ГОСТ 9733.0 (1.1.6) для степени изменения окраски и для контроля продолжительности испытаний.
4.7.3. Подложки из картона белого цвета толщиной не более 1 мм для закрепления испытуемых образцов и синих эталонов. Размеры подложки по длине и ширине устанавливают в соответствии с конструкцией рабочей камеры аппарата, но не менее 40 x 130 мм.
4.7.4. Покрытие светонепроницаемое (далее - покрытие) толщиной не более 1 мм и шириной не менее 8 мм для перекрывания образцов и синих эталонов с выделением на них облученного и необлученного участков. В качестве покрытия должен использоваться непрозрачный материал, например, тонкий листовой алюминий по ГОСТ 21631, хромированная сталь или картон, ламинированный алюминиевой фольгой. Покрытие не должно деформировать и повреждать поверхность испытуемых образцов и синих эталонов.
Размеры покрытия по длине и ширине устанавливают в соответствии с конструкцией рабочей камеры аппарата.
5. Подготовка к испытаниям
5.1. Из отобранных по 3.1 проб выбирают листы и из них вырезают прямоугольные полоски - испытуемые образцы (далее - образцы) размером не менее 15 x 85 мм таким образом, чтобы испытанию подверглись все имеющиеся в образце окраски. Ширина полосок образцов с ворсовым (велюровым) покрытием должна быть не менее 45 мм. Образцы не должны иметь складок, морщин, полос, разнооттеночности.
Примечание. Размеры образцов определяются формой и размерами их держателей, поставляемых в комплекте с аппаратом.
5.2. Синие эталоны, нарезанные прямоугольными полосками, размещают на картонной подложке параллельными рядами в порядке возрастания их устойчивости к свету с индексами от 1-го (низшая устойчивость) до 8-го балла (высшая устойчивость) в соответствии с выбранным методом испытаний. Концы полосок закрепляют любыми средствами (например клеем, нитками) на обратной стороне подложки.
5.3. Картонные подложки с испытуемыми образцами и синими эталонами устанавливают в держатели и закрепляют их в кассетах рабочей камеры аппарата; в свободные от образцов кассеты помещают картонные подложки.
