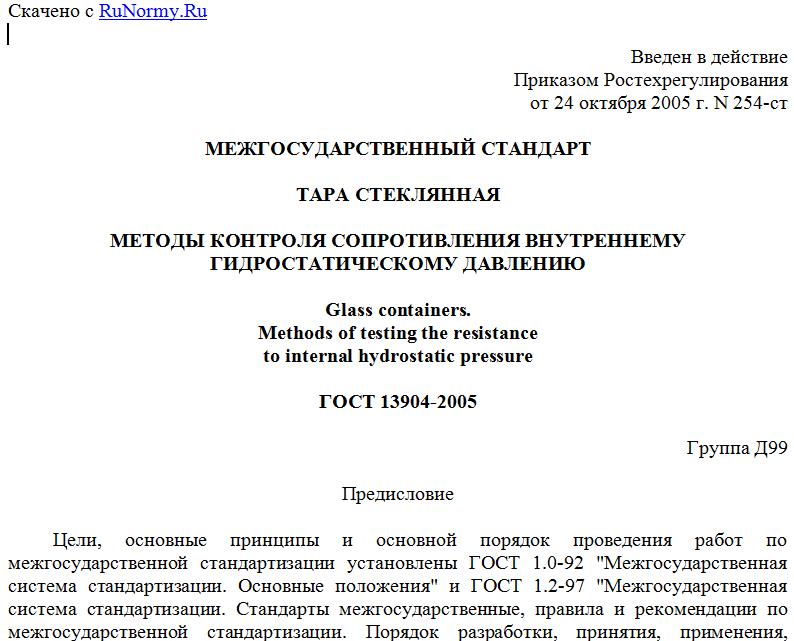

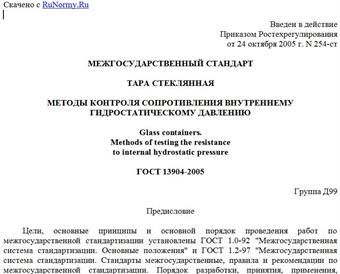

Введен в действие
Приказом Ростехрегулирования
от 24 октября 2005 г. N 254-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТАРА СТЕКЛЯННАЯ
МЕТОДЫ КОНТРОЛЯ СОПРОТИВЛЕНИЯ ВНУТРЕННЕМУ
ГИДРОСТАТИЧЕСКОМУ ДАВЛЕНИЮ
Glass containers.
Methods of testing the resistance
to internal hydrostatic pressure
ГОСТ 13904-2005
Группа Д99
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Техническим комитетом по стандартизации ТК 074 "Стеклянная тара".
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 27 от 22 июня 2005 г.).
За принятие стандарта проголосовали:
----------------------T--------------T---------------------------¬
¦Краткое наименование ¦Код страны по ¦ Сокращенное наименование ¦
¦ страны по МК ¦МК (ИСО 3166) ¦ национального органа ¦
¦ (ИСО 3166) 004-97 ¦ 004-97 ¦ по стандартизации ¦
+---------------------+--------------+---------------------------+
¦Азербайджан ¦AZ ¦Азстандарт ¦
¦Армения ¦AM ¦Министерство торговли ¦
¦ ¦ ¦и экономического развития ¦
¦ ¦ ¦Республики Армения ¦
¦Беларусь ¦BY ¦Госстандарт Республики ¦
¦ ¦ ¦Беларусь ¦
¦Казахстан ¦KZ ¦Госстандарт Республики ¦
¦ ¦ ¦Казахстан ¦
¦Кыргызстан ¦KG ¦Национальный институт ¦
¦ ¦ ¦стандартов и метрологии ¦
¦ ¦ ¦Кыргызской Республики ¦
¦Молдова ¦MD ¦Молдова-Стандарт ¦
¦Российская Федерация ¦RU ¦Федеральное агентство ¦
¦ ¦ ¦по техническому ¦
¦ ¦ ¦регулированию и метрологии ¦
¦Таджикистан ¦TJ ¦Таджикстандарт ¦
¦Туркменистан ¦TM ¦Главгосслужба ¦
¦ ¦ ¦"Туркменстандартлары" ¦
¦Узбекистан ¦UZ ¦Агентство "Узстандарт" ¦
¦Украина ¦UA ¦Госпотребстандарт Украины ¦
L---------------------+--------------+----------------------------
4. В настоящем стандарте учтены основные нормативные положения международного стандарта ИСО 7458:2004 "Тара стеклянная. Стойкость к внутреннему давлению. Методы испытаний" (ISO 7458:2004 "Glass containers - Internal pressure resistance - Test methods", NEQ).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 24 октября 2005 г. N 254-ст межгосударственный стандарт ГОСТ 13904-2005 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2006 г.
6. Взамен ГОСТ 13904-93.
1. Область применения
Настоящий стандарт распространяется на стеклянную тару и устанавливает методы (А, Б и В) контроля сопротивления внутреннему гидростатическому давлению.
Метод А применяют для контроля показателя сопротивления внутреннему гидростатическому давлению тары, установленному в нормативных документах на тару конкретных видов.
Методы Б и В применяют для испытания тары на сопротивление внутреннему гидростатическому давлению при изучении ее прочности.
2. Средства контроля и/или испытания
Приспособление для создания внутреннего гидростатического давления, обеспечивающее необходимую скорость его повышения и сохранение заданного давления без изменения в течение испытания.
Приспособление для зажима венчика тары (конструкция приспособления должна исключать разрушение горловины тары и обеспечивать герметичность при контроле и/или испытаниях).
Секундомер.
Манометр по нормативному документу, класс точности не ниже 2,5.
Предохранительный щиток, обеспечивающий безопасность работы.
Приборы для измерения температуры с погрешностью не более 1 °С.
Дополнительно допускается применять устройство, позволяющее регистрировать давление, при котором происходит разрушение тары, или максимально достигнутое давление при испытании.
3. Порядок отбора и подготовки образцов тары
для контроля и/или испытания
3.1. Порядок отбора и количество образцов тары для контроля по методу А установлены в нормативных документах на тару конкретных видов.
3.2. Порядок отбора, количество образцов и требования к ним по методам Б и В устанавливают, исходя из условий и целей испытаний.
3.3. Для контроля и/или испытания отбирают образцы, которые не подвергались контролю и/или испытаниям, связанным с термической и механической нагрузками. Образцы должны соответствовать требованиям нормативных документов на тару конкретных видов.
3.4. Перед проведением контроля и/или испытания образцы выдерживают не менее 30 мин в помещении при температуре не ниже 18 °С.
4. Порядок проведения контроля и/или испытания
4.1. Контроль и/или испытания проводят в помещении без сквозняка при температуре воздуха не ниже 18 °С.
4.2. Условия проведения контроля и/или испытания должны быть одинаковыми для всех образцов одной выборки.
4.3. Метод А
4.3.1. Образец наполняют до краев горловины водой температурой от 5 °С до 27 °С и помещают в приспособление для зажима за венчик. При этом образец должен висеть свободно, ни с чем не соприкасаясь. Допускается образец с широкой горловиной вместимостью 3000 см3 и более устанавливать на дно.
4.3.2. При контроле и/или испытании давление повышают со скоростью не более 0,3 МПа/с [3 кгс/(см2 х с)].
Значения давления и времени, в течение которого должны быть выдержаны образцы, установлены в нормативных документах на тару конкретных видов. Заданное давление поддерживают в пределах +/- 3%.
4.3.3. После снижения давления образец вынимают из приспособления для зажима и осматривают.
4.4. Метод Б
4.4.1. Испытания проводят по 4.3 и продолжают при ступенчатом подъеме давления через 0,2 МПа (2 кгс/см2) до тех пор, пока не разрушатся 50% или 100% всех образцов. Время выдержки на каждой ступени подъема давления (10 +/- 2) с.
4.5. Метод В
4.5.1. Испытания проводят по 4.3 и продолжают при непрерывном подъеме давления с определенной скоростью до заданного значения или до разрушения образца. При этом фиксируют разрушающее давление.
4.5.2. Зависимость между статическим давлением (при выдержке образцов на определенном уровне в течение 60 с) и непрерывно повышающимся давлением определяют по формуле
, (1)
где - давление, которое при его непрерывном подъеме выдерживает образец, МПа;
- давление, которое выдерживает образец в течение 60 с, МПа;
0,1783 - постоянный коэффициент.
5. Правила оформления результатов контроля
и/или испытания
5.1. По результатам осмотра устанавливают число поврежденных образцов.
5.2. Образцы с треснутым венчиком, который разрушился под действием усилий, приложенных с помощью приспособления для зажима, при подсчете результатов контроля и/или испытания не учитывают.
5.3. Результаты контроля и/или испытаний записывают в протокол, который должен содержать следующие данные:
- дату и место отбора образцов;
- дату и место проведения контроля и/или испытания;
- характеристику проверенных образцов (наименование, цвет, тип, вместимость или условное обозначение тары);
- количество проверенных образцов;
- условия проведения контроля и/или испытания (давление, при котором проведены контроль и/или испытание, время выдержки);
- результаты контроля и/или испытания;
- обозначение настоящего стандарта;
- подпись лица, проводившего контроль и/или испытания.
5.4. По результатам испытаний по методам Б и В, в зависимости от их целей, определяют требуемые характеристики.
