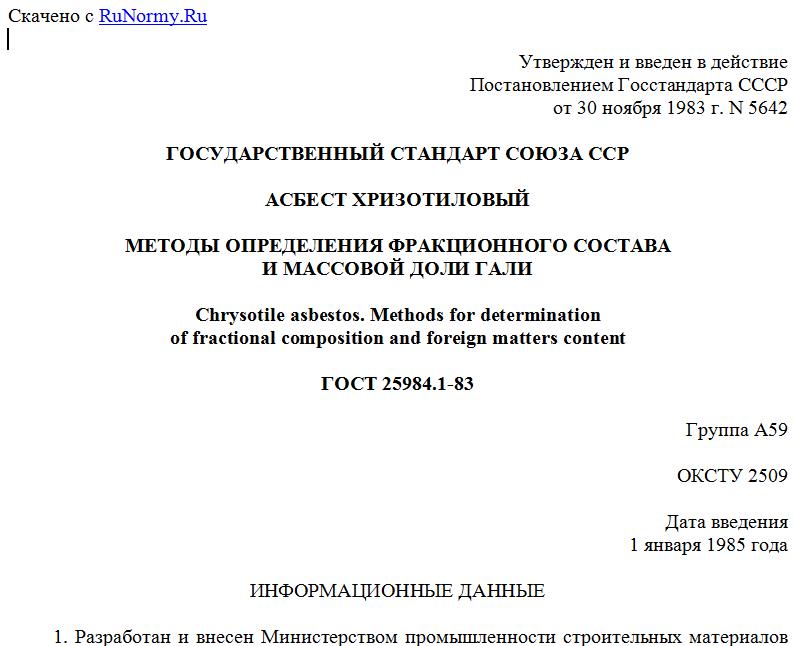

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 30 ноября 1983 г. N 5642
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
АСБЕСТ ХРИЗОТИЛОВЫЙ
МЕТОДЫ ОПРЕДЕЛЕНИЯ ФРАКЦИОННОГО СОСТАВА
И МАССОВОЙ ДОЛИ ГАЛИ
Chrysotile asbestos. Methods for determination
of fractional composition and foreign matters content
ГОСТ 25984.1-83
Группа А59
ОКСТУ 2509
Дата введения
1 января 1985 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством промышленности строительных материалов СССР.
Разработчики: Б.А. Половнев, А.М. Маркелова, Л.Т. Казарович, Р.Я. Комарова, И.П. Козырина, Н.Г. Мананкова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30 ноября 1983 г. N 5642.
3. Взамен ГОСТ 12871-67 в части пп. 3.3 и 3.8а.
4. Ссылочные нормативно-технические документы
------------------------------------------T-----------------------
Обозначение НТД, на который дана ссылка ¦ Номер пункта
------------------------------------------+-----------------------
ГОСТ 6613-86 ¦ 1.3; 2.3
ГОСТ 25983-83 ¦ 1.2
5. Ограничение срока действия снято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации N 4 от 21.10.1993.
6. Переиздание (январь 1994 г.) с Изменением N 1, утвержденным в марте 1989 г. (ИУС 6-89).
Настоящий стандарт устанавливает два метода определения фракционного состава хризотилового асбеста (далее - асбеста):
сухой - для определения массовой доли остатков на ситах 12,7; 4,8 и 1,35 мм, фракции менее 0,4 мм и гали;
мокрый - для определения массовой доли фракций менее 0,14 и более 1 мм или более 0,8 мм.
(Измененная редакция, Изм. N 1).
1. СУХОЙ МЕТОД ОПРЕДЕЛЕНИЯ ФРАКЦИОННОГО СОСТАВА
И МАССОВОЙ ДОЛИ ГАЛИ
Раздел 1 исключен с 1 января 2006 года. - ГОСТ 31285-2005, введенный в действие Приказом Ростехрегулирования от 26.04.2005 N 97-ст.
2. МОКРЫЙ МЕТОД ОПРЕДЕЛЕНИЯ ФРАКЦИОННОГО СОСТАВА
2.1. Сущность метода заключается в определении количественного распределения асбеста по фракциям путем рассева на ситах под воздействием восходящей струи воды, получающей движение от колеблющейся диафрагмы.
2.2. Методы отбора и подготовки проб для испытания - по ГОСТ 25983-83.
2.3. Аппаратура
Весы лабораторные с погрешностью не более 0,03 г.
Шкаф сушильный с терморегулятором, обеспечивающий температуру (110 +/- 10) °C.
Плитка электрическая с закрытой спиралью.
Сосуд вместимостью 0,5 дм3.
Секундомер.
Гидроклассификатор диафрагмовый, изготовляемый по технической документации, утвержденной в установленном порядке.
Диафрагмовый гидроклассификатор (черт. 2) состоит из камеры с двумя ситами, расположенными одно над другим (верхнее с сеткой N 1, для асбеста 3, 4-й групп или N 08 для асбеста 5, 6-й групп, нижнее N 014 по ГОСТ 6613-86), под ситами расположена эластичная диафрагма. Диафрагма при работе совершает вертикальные колебания с частотой (4,17 +/- 0,08) и амплитудой (24 +/- 1) мм. Классификация пробы асбеста осуществляется при постоянном расходе воды (7,0 +/- 0,3) дм3/мин. Вода подается в камеру под сита и контролируется ротаметром. Уровень воды в камере фиксируется регулятором уровня. Все узлы гидроклассификатора смонтированы в корпусе, являющемся одновременно столом для лаборанта.
(Измененная редакция, Изм. N 1).
Диафрагмовый гидроклассификатор
1 - регулятор уровня; 2 - ротаметр; 3 - сетка N 1 или 0,8;
4 - сетка N 014; 5 - резиновая диафрагма
Черт. 2
2.4. Проведение испытания
2.4.1. Испытание проводится параллельно на двух навесках.
2.4.2. Навеску асбеста массой 25 г помещают в сосуд, заливают примерно 0,5 дм3 воды и перемешивают около 30 с.
Подготовленную смесь выливают на сито, сито закрывают колпаком, гидроклассификатор приводят в действие для асбеста 3, 4-й групп на 300 с, а для асбеста 5, 6-й групп на 180 с. После отключения гидроклассификатора подачу воды прекращают.
С каждого сита тщательно собирают волокно асбеста, помещают его в металлический сосуд и высушивают до постоянной массы. Высушенное волокно асбеста охлаждают и взвешивают с погрешностью не более 0,03 г.
2.5. Обработка результатов
2.5.1. Массовую долю фракций менее 0,14 мм (X) и более 1 мм или более 0,8 мм () в процентах вычисляют по формулам
;
,
где m - масса пробы, г;
- масса остатка на сетке N 1 или N 08, г;
- масса остатка на сетке N 014, г.
2.5.2. За результат анализа принимают среднее арифметическое значение результатов двух параллельных определений, абсолютные расхождения между которыми не должны превышать 2,0% по массовой доле фракций более 1 мм и более 0,8 мм и менее 0,14 мм.
2.5.1, 2.5.2. (Измененная редакция, Изм. N 1).
2.5.3. Если расхождение результатов двух параллельных определений превышает приведенное значение, испытание повторяют.
За результат испытания принимают среднее арифметическое результатов двух последних определений.
Для просмотра документа целиком скачайте его >>>
