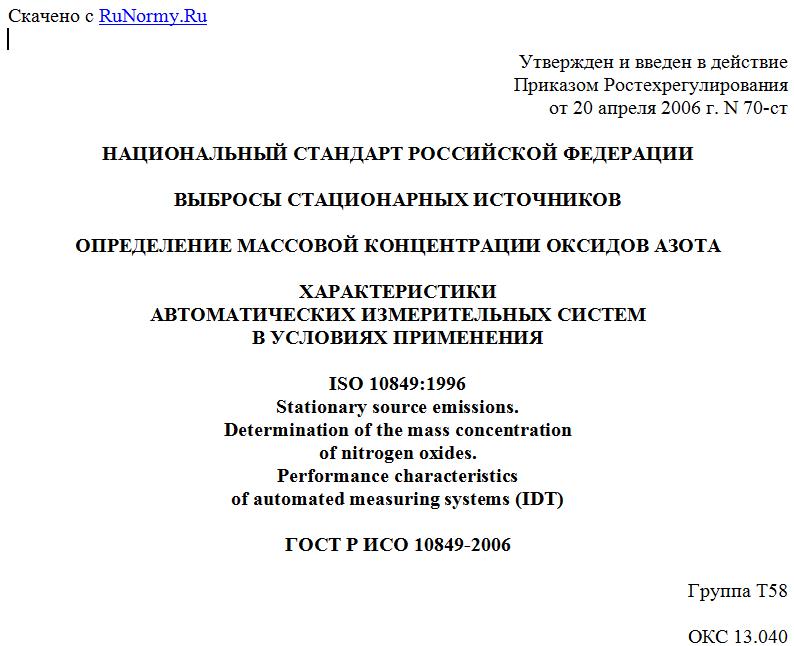

Утвержден и введен в действие
Приказом Ростехрегулирования
от 20 апреля 2006 г. N 70-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВЫБРОСЫ СТАЦИОНАРНЫХ ИСТОЧНИКОВ
ОПРЕДЕЛЕНИЕ МАССОВОЙ КОНЦЕНТРАЦИИ ОКСИДОВ АЗОТА
ХАРАКТЕРИСТИКИ
АВТОМАТИЧЕСКИХ ИЗМЕРИТЕЛЬНЫХ СИСТЕМ
В УСЛОВИЯХ ПРИМЕНЕНИЯ
ISO 10849:1996
Stationary source emissions.
Determination of the mass concentration
of nitrogen oxides.
Performance characteristics
of automated measuring systems (IDT)
ГОСТ Р ИСО 10849-2006
Группа Т58
ОКС 13.040
Дата введения
1 августа 2006 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (ОАО "НИЦ КД") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 457 "Качество воздуха".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 20 апреля 2006 г. N 70-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 10849:1996 "Выбросы стационарных источников. Определение массовой концентрации оксидов азота. Характеристики автоматических измерительных систем в условиях применения" (ISO 10849:1996 "Stationary source emissions - Determination of the mass concentration of nitrogen oxides - Performance characteristics of automated measuring systems").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном Приложении C.
5. Введен впервые.
Введение
Оксиды азота образуются практически во всех процессах горения, например, при горении твердого топлива в результате окисления азота, входящего в состав топлива, а также при окислении азота воздуха, используемого в процессе горения. Количество образовавшихся оксидов азота зависит от содержания азота в топливе, конструкции котла, форсунки и режимов горения.
Оксиды азота, содержащиеся в отходящих газах при обычных процессах горения, состоят приблизительно на 95% из монооксида азота (NO). Следующим по уровню содержания является диоксид азота (), образующийся при окислении NO, когда температура отходящего газа понижается. Оксиды () обычно обозначают как . Следует отметить, что для некоторых других процессов может быть характерно другое соотношение NO и и образование других оксидов азота.
Содержание оксидов азота в отходящих газах мусоросжигательных заводов определяют объемными ("мокрая химия")/аналитическими, а также инструментальными методами.
1. Область применения
Настоящий стандарт устанавливает структуру и характеристики автоматических измерительных систем (далее - АИС), которые предполагается использовать на стационарных источниках выбросов, например, мусоросжигательных заводах, для определения содержания оксидов азота, а также методы определения этих характеристик.
Настоящий стандарт содержит описание методов и оборудования для определения монооксида азота NO или оксидов азота () в отходящих газах, включая систему отбора и подготовки проб газов. - оксид азота (I) не определяют методами, описанными в настоящем стандарте.
Стандарт содержит описание экстрактивных и неэкстрактивных АИС, включающих в себя газоанализаторы, принцип действия которых основан на одном из следующих методов:
- хемилюминесценции;
- недисперсионной инфракрасной (ИК) спектроскопии;
- недисперсионной ультрафиолетовой (УФ) спектроскопии;
- дифференциальной оптической абсорбционной спектрометрии (ДОАС).
Примечание 1. Допускается применение серийно выпускаемых измерительных приборов, соответствующих требованиям настоящего стандарта.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 6879:1995. Качество воздуха. Характеристики и соответствующие им понятия, относящиеся к методам измерений качества воздуха
ИСО 7996:1985. Окружающая атмосфера. Определение массовой концентрации оксидов азота. Хемилюминесцентный метод
ИСО 9096:1992. Выбросы стационарных источников. Определение массовой концентрации твердых частиц ручным гравиметрическим методом
ИСО 9169:1994. Качество воздуха. Определение характеристик методов измерений
ИСО 10396:1993. Выбросы стационарных источников. Отбор проб при автоматическом определении содержания газов.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Автоматическая измерительная система; АИС (automated measuring system; AMS): система непрерывного измерения и регистрации массовой концентрации оксидов азота в отходящих газах, которую можно крепить к трубе.
3.2. Газоанализатор (analyser): аналитический блок АИС.
3.3. Поверенная автоматическая измерительная система (verified AMS): АИС, предварительно поверенная и соответствующая требованиям настоящего стандарта.
3.4. Калибровочный газ <*> (calibration gas): смесь газов известного устойчивого состава, предназначенная для поверки и калибровки <**> АИС.
--------------------------------
<*> Калибровочный газ (calibration gas) в области газового анализа в Российской Федерации принято называть градуировочным газом или поверочной газовой смесью (ПГС).
<**> Калибровку в Российской Федерации в данном случае принято называть градуировкой.
3.5. Сравнительные измерения (comparative measurements): измерения, проводимые на одном и том же газоходе в той же плоскости отбора проб в течение одного и того же периода времени с помощью проверяемой АИС и сравнительным методом, обеспечивающие получение пар результатов измерений.
3.6. Сравнительный метод (comparative method): метод, основанный на сравнительных измерениях выбросов стационарных источников, содержащих оксиды азота, и используемый для оценки точности АИС в условиях ее применения.
Примечание 2. Это может быть как ручной метод, так и соответствующая поверенная АИС с другим принципом измерения. Применяют фотометрический метод с использованием нафтилэтилендиамина (НЭДА) в соответствии с ИСО 11564 [1] и другие методы, для которых установлены характеристики (стандартное отклонение, предел обнаружения, влияние мешающих веществ).
3.7. Стандартное отклонение (standard deviation, ): мера прецизионности АИС в условиях применения.
Стандартное отклонение вычисляют исходя из разности в парах результатов измерений массовой концентрации оксидов азота, полученных с помощью проверяемой АИС и сравнительного метода на основе достаточного числа сравнительных измерений, и распространяют его на весь период необслуживаемой работы (Приложение A).
Приняты следующие обозначения:
- стандартное отклонение сравнительного метода;
- стандартное отклонение парных значений;
- стандартное отклонение показаний холостого опыта.
Примечания. 3. Стандартное отклонение в повторяющихся рабочих или лабораторных условиях невозможно определить непосредственно по результатам измерений, выполненных АИС, так как:
- выпускаемые калибровочные газы, содержащие NO, не имеют всех свойств реального отходящего газа и не позволяют учесть все возможные воздействия;
- массовая концентрация оксидов азота в отходящем газе обычно изменяется со временем;
- для отобранной в баллон пробы газа невозможно сохранить свойства реального отходящего газа.
Поэтому стандартное отклонение оценивают путем сравнения результатов измерений, полученных на АИС, с результатами, полученными независимым ручным методом, или с использованием газоанализатора, имеющего другой принцип измерений.
Применение сравнительного метода в комбинации с контролем систематических погрешностей обеспечивает удовлетворительную точность АИС.
4. Стандартное отклонение является мерой прецизионности АИС в условиях применения. Поэтому оно включает в себя, кроме случайных погрешностей, погрешности вследствие влияния мешающих веществ, изменений температуры и любых дрейфов нуля и показаний, которые не могут быть устранены на практике.
Стандартное отклонение является верхним предельным значением для АИС. Следует учитывать известные систематические погрешности результатов измерений, полученных независимым сравнительным методом.
5. Эта методика позволяет оценить прецизионность результата измерения автоматическим методом, если стандартное отклонение результатов измерений, полученных сравнительным методом, значительно меньше, чем стандартное отклонение , рассчитанное по разностям результатов измерений в паре.
Если проверяемая АИС имеет значительно меньшее стандартное отклонение , чем отклонение сравнительного метода , автоматический метод может быть применен, но при этом значение будет иметь большую неопределенность. Если неопределенность стандартного отклонения неизвестна и, следовательно, пределы не могут быть установлены, значение может быть использовано как качественная, но не количественная оценка режима работы АИС.
3.8. Труба (chimney): дымовая труба или конечный выход газохода стационарного (технологического) процесса, используемая(ый) для рассеивания отходящих газов.
3.9. Массовая концентрация, мг/м3 (mass concentration): концентрация определяемого вещества в отходящем газе, выраженная в миллиграммах на кубический метр.
Примечание 6. Концентрация оксидов азота может быть выражена как в миллионных долях (ppm), так и в миллиграммах NO на кубический метр или в миллиграммах на кубический метр.
NO - 1 ppm (об.) = 1,34 мг/м3.
- 1 ppm (об.) = 2,05 мг/м3.
