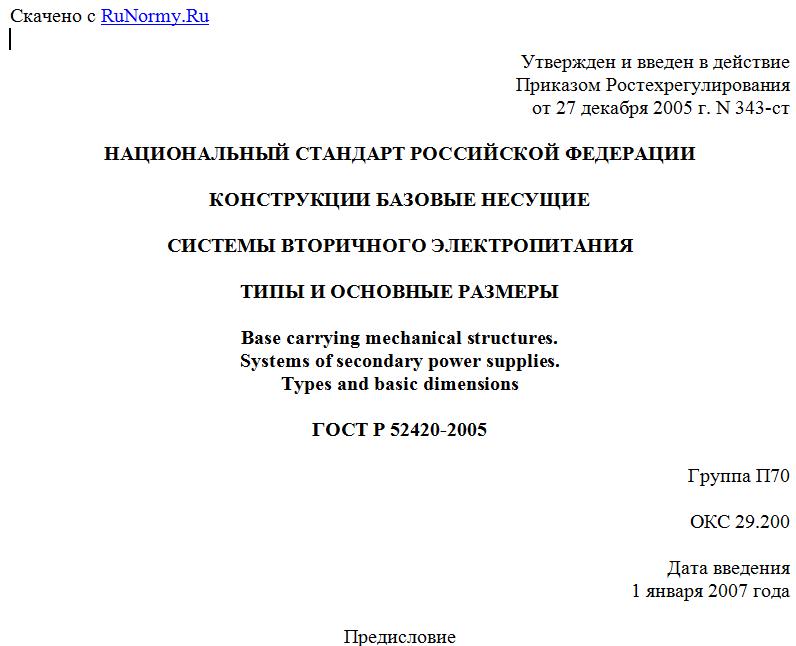

Утвержден и введен в действие
Приказом Ростехрегулирования
от 27 декабря 2005 г. N 343-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНСТРУКЦИИ БАЗОВЫЕ НЕСУЩИЕ
СИСТЕМЫ ВТОРИЧНОГО ЭЛЕКТРОПИТАНИЯ
ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
Base carrying mechanical structures.
Systems of secondary power supplies.
Types and basic dimensions
ГОСТ Р 52420-2005
Группа П70
ОКС 29.200
Дата введения
1 января 2007 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Закрытым акционерным обществом "Группа компаний "Электронинвест", Ассоциацией "Электропитание", Открытым акционерным обществом "Авангард" (ОАО "Авангард").
2. Внесен Межгосударственным техническим комитетом по стандартизации МТК 420 "Базовые несущие конструкции, печатные платы, сборка и монтаж электронных модулей", подкомитетом МПК-1 "Базовые несущие конструкции радиоэлектронных средств (РЭС)".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2005 г. N 343-ст.
4. Настоящий стандарт соответствует международным стандартам:
- МЭК 60917-1:1998 "Модульный принцип построения механических несущих конструкций для электронного оборудования. Часть 1. Общий стандарт" (IEC 60917-1:1998 "Modular order for the development of mechanical structures for electronic equipment practices - Part 1: Generic standard", NEQ);
- МЭК 60917-2:1992 "Модульный принцип построения механических несущих конструкций для электронного оборудования. Часть 2. Частный стандарт. Координационные размеры для несущих конструкций с шагом 25 мм" (IEC 60917-2:1992 "Modular order for the development of mechanical structures for electronic equipment practices - Part 2: Sectional specification - Interface coordination dimensions for the 25 mm equipment practice", NEQ);
- МЭК 60917-2-1:1993 "Модульный принцип построения механических несущих конструкций для электронного оборудования. Часть 2. Частный стандарт. Координационные размеры для несущих конструкций с шагом 25 мм. Раздел 1. Детальный стандарт. Размеры для шкафов и стоек" (IEC 60917-2-1:1993 "Modular order for the development of mechanical structures for electronic equipment practices - Part 2: Sectional specification - Interface coordination dimensions for the 25 mm equipment practice - Section 1: Detail specification - Dimensions for cabinets and racks", NEQ) в части требований размерной совместимости.
5. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на системы и источники вторичного электропитания, построенные на основе базовых несущих конструкций нулевого (БНК 0), первого (БНК 1), второго (БНК 2) и третьего (БНК 3) уровней разукрупнения или размерносовместимые с ними.
Стандарт устанавливает конструктивные типы и основные размеры систем и источников вторичного электропитания.
Настоящий стандарт распространяется на продукцию оборонного назначения, поставляемую по Государственному оборонному заказу.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51623-2000. Конструкции базовые несущие радиоэлектронных средств. Система построения и координационные размеры
ГОСТ Р 51676-2000. Конструкции несущие базовые радиоэлектронных средств. Термины и определения
ГОСТ Р 52003-2003. Уровни разукрупнения радиоэлектронных средств. Термины и определения
ГОСТ 23413-79. Средства вторичного электропитания радиоэлектронной аппаратуры. Термины и определения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 52003 в части терминов по уровням разукрупнения радиоэлектронных средств (РЭС), ГОСТ Р 51676 в части терминов по БНК и ГОСТ 23413.
4. Классификация
По конструктивному исполнению системы и источники вторичного электропитания, выполненные в виде стандартных электронных модулей (СЭМ), в зависимости от уровня разукрупнения в соответствии с ГОСТ Р 52003 и используемой БНК в соответствии с ГОСТ Р 51676, подразделяются на: СЭМ 0, СЭМ 1, СЭМ 2, СЭМ 3.
5. Условные обозначения несущих конструкций систем
вторичного электропитания
5.1. Коды условных обозначений несущих конструкций систем и источников вторичного электропитания, построенных на основе БНК, применяемых в СЭМ 1, СЭМ 2 и СЭМ 3, должны соответствовать кодам условных обозначений, принятых для системы БНК.
5.2. Коды условных обозначений корпусов СЭМ 0, приведенные в настоящем стандарте, обязательны для применения в нормативных документах на БНК и в автоматизированных системах на их основе.
5.3. Номер варианта конструкции и модификации конструктивного исполнения в кодах условных обозначений корпусов СЭМ 0 присваивается базовой организацией по стандартизации.
5.4. Корпуса СЭМ 0 подразделяют на типы в зависимости от:
- размеров по высоте Н, ширине В и длине L;
- варианта конструкции;
- модификации или конструктивного исполнения вариантов.
5.5. Для корпусов СЭМ 0 устанавливают следующую структуру кода условных обозначений, приведенную в таблице 1.
Таблица 1
-------------T---T---T---T---T---T---T---T---T---T---T---T---T---¬
¦ Номер ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ 6 ¦ 7 ¦ 8 ¦ 9 ¦10 ¦11 ¦12 ¦13 ¦
¦ разряда ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+------------+---+---+---+---+---+---+---+---+---+---+---+---+---+
¦ Знаковое ¦ Х ¦ Х ¦ . ¦ Х ¦ Х ¦ . ¦ Х ¦ Х ¦ . ¦ Х ¦ Х ¦ . ¦ Х ¦
¦ заполнение ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ разряда ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+------------+---+---+---+---+---+---+---+---+---+---+---+---+---+
¦ Примечание. "Х" - число, "." - разделительная точка. ¦
L-----------------------------------------------------------------
5.6. Разряды 1 и 2, 4 и 5, 7 и 8 определяют размеры корпусов СЭМ 0 соответственно по высоте Н, ширине В и длине L. Каждая из указанных пар разрядов представляет число от 01 до 99, которое является результатом деления значений Н, B и L соответственно на модуль приращения n, равный 2,5 мм.
5.7. Разряды 10 и 11 определяют номер варианта конструкции, который представляет число от 01 до 99.
5.8. Разряд 13 определяет номер модификации конструктивного исполнения, который представляет число от 0 до 9. Разряд имеет значение 0 для обозначения основного исполнения.
5.9. Разряды 3, 6, 9 и 12 используют для разделительного знака.
5.10. Пример условного обозначения корпуса СЭМ 0 для размера Н х B х L = 10 х 50 х 100 мм, варианта конструкции 01 и модификации конструктивного исполнения 1:
Корпус СЭМ 0 04.20.40.01.1.
6. Основные размеры
6.1. Общие положения
6.1.1. Система построения и координационные размеры систем вторичного электропитания (СВЭП), в зависимости от применяемых БНК, - в соответствии с ГОСТ Р 51623.
6.1.2. Конструкция СЭМ 0 должна обеспечивать надежное крепление в аппаратуре, удобство монтажа и подключения, а при необходимости и отвод тепла.
6.2. Основные размеры корпусов СЭМ 0
6.2.1. Основные размеры корпусов СЭМ 0 должны соответствовать рисунку 1 и таблице 2.
Рисунок 1. Размеры корпусов СЭМ 0
Таблица 2
Параметрический размерный ряд корпусов СЭМ 0
В миллиметрах
------------T----------------------------------------------------¬
¦Обозначение¦ Значение основного размера ¦
¦ основного ¦ ¦
