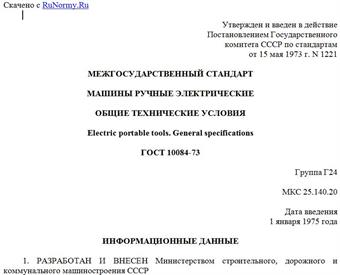

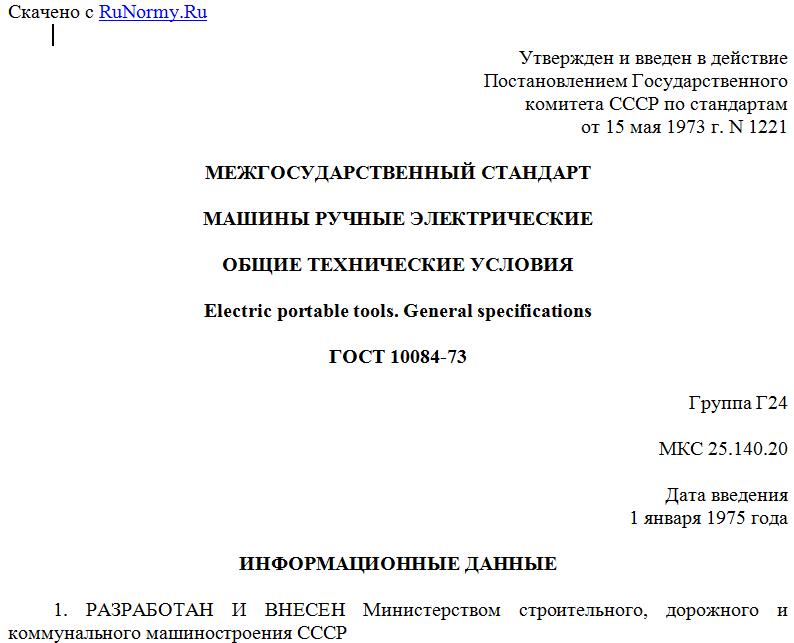

Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 15 мая 1973 г. N 1221
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАШИНЫ РУЧНЫЕ ЭЛЕКТРИЧЕСКИЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Electric portable tools. General specifications
ГОСТ 10084-73
Группа Г24
МКС 25.140.20
Дата введения
1 января 1975 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством строительного, дорожного и коммунального машиностроения СССР
РАЗРАБОТЧИКИ
Б.Г. Гольдштейн, канд. техн. наук (руководитель темы); Н.М. Кирюшин; Б.Г. Толков; Л.Е. Злотников; Б.М. Левин
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 15.05.73 N 1221
Изменение N 7 принято Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол N 14 от 30.12.2003)
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, GE, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004]
3. ВЗАМЕН ГОСТ 10084-62
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 2.601-95 2.28
ГОСТ 9.014-78 6.2.1
ГОСТ 12.2.013.0-91 1.1, 2.1, 3.1, 4.2, 4.3.1, 5.1, 6.1, 6.2.1а, 7.1
ГОСТ 12.2.030-2000 3.3, 5.3
ГОСТ 14192-96 6.2.2
ГОСТ 15150-69 2.2, 6.3
ГОСТ 16519-78 5.2
ГОСТ 16842-82 5.4
ГОСТ 17770-86 3.2
ГОСТ 23511-79 3.4, 5.4
5. Ограничение срока действия снято по протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
6. ИЗДАНИЕ с Изменениями N 2, 3, 4, 5, 6, 7, утвержденными в июле 1977 г., октябре 1980 г., августе 1985 г., октябре 1989 г., октябре 1993 г., октябре 2005 г. (ИУС 9-77, 12-80, 11-85, 2-90, 1-95, 12-2005)
Настоящий стандарт распространяется на ручные электрические машины, а также на ручные машины, закрепляемые на опоре без каких-либо изменений в конструкции машины, производственно-технического и бытового назначения.
Настоящий стандарт не распространяется на ручные машины с аккумуляторными источниками питания.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. N 5, 6).
1. КЛАССЫ И ИСПОЛНЕНИЯ
1.1. Классы машин и исполнения - по ГОСТ 12.2.013.0.
(Измененная редакция, Изм. N 2, 6).
1.1.1, 1.2. (Исключены, Изм. N 2).
1.2.1. Номинальные напряжения частоты и род тока машин должны соответствовать указанным в табл. 1.
Таблица 1 <*>
Класс машин Род тока Частота, Гц Число фаз Номинальное напряжение, В
I Переменный 50 1; 3 115; 220
3 380
200; 400 3 115; 220
II 50 1; 3 115; 220
3 380
200; 400 3 115; 220
III 50 1; 3 24; 36; 42
200; 400 3
Постоянный - - 12; 24
--------------------------------
<*> Табл. 2 - 5. (Исключены, Изм. N 2).
Примечания:
1. Для трехфазных машин указано линейное напряжение.
2. Для машин, работающих в воде или с подачей воды, применять номинальное напряжение не более 115 В.
3. Машины классов I и II постоянного тока должны изготовлять на номинальное напряжение не более 220 В.
(Измененная редакция, Изм. 4, 5).
1.2.2, 1.2.3. (Исключены, Изм. N 2).
1.3. Для продажи населению машины класса I не допускаются.
(Введен дополнительно, Изм. N 5).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Машины должны изготовляться в соответствии с требованиями настоящего стандарта, ГОСТ 12.2.013.0, стандартов и (или) технических условий на машины конкретных видов.
(Измененная редакция, Изм. N 3, 4, 6).
2.2. Машины должны изготовлять в климатических исполнениях У, УХЛ и Т, категорий размещения 1 - 3; 3.1 и 4 по ГОСТ 15150.
(Измененная редакция, Изм. N 4).
2.3. Машины должны изготовлять для работы в следующих условиях:
- среда, окружающая машину, - невзрывоопасная;
- отклонение напряжения питающей сети - в пределах +/- 10% от номинального значения;
- колебание частоты питающей сети - в пределах +/- 5% от номинального значения.
2.4. Номинальные данные машин (мощность, напряжение, ток КПД и др.) должны относиться к работе машин при температуре окружающей среды (20 +/- 5) °C.
2.5 - 2.23. (Исключены, Изм. N 2).
2.24. Машины должны отвечать современным требованиям технической эстетики. Качество изготовления, отделка, цвет и фактура внешних поверхностей машин бытового назначения должны соответствовать эталону внешнего вида, утвержденному в установленном порядке. Цветовое решение машин должно соответствовать утвержденным вариантам.
(Измененная редакция, Изм. N 5).
2.25. (Исключен, Изм. N 2).
2.26. В стандартах и технических условиях на машины конкретных видов и моделей должны быть указаны следующие показатели надежности:
- средняя наработка до отказа;
- срок службы.
Критерии отказа устанавливают в программах и методиках испытаний машин на надежность, утвержденных в установленном порядке.
Примечание. Замена деталей, входящих в комплект машины, ремонтом не является.
(Измененная редакция, Изм. N 6).
2.27. В комплект машины должен входить специальный инструмент, если он необходим для обслуживания машин.
По заказу потребителя должны дополнительно поставляться:
для машин с коллекторным двигателем - комплекты электрощеток;
для машин класса I - защитно-отключающее устройство.
(Измененная редакция, Изм. N 7).
2.28. К комплекту прилагается паспорт по ГОСТ 2.601.
2.29. (Исключен, Изм. N 6).
3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
3.1. Требования безопасности - по ГОСТ 12.2.013.0, стандартам и (или) техническим условиям на машины конкретных видов.
(Измененная редакция, Изм. N 4, 6).
3.2. Значения вибрационных характеристик и статической силы нажатия машин должны соответствовать требованиям ГОСТ 17770.
3.3. Значения шумовых характеристик машин - по ГОСТ 12.2.030.
3.4. Индустриальные радиопомехи, создаваемые машинами с коллекторными двигателями, должны быть не более установленных в ГОСТ 23511 <*> и Нормах 8-72.
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 51318.14.1-99 (здесь и далее).
3.2 - 3.4. (Введены дополнительно, Изм. N 5).
4. ПРАВИЛА ПРИЕМКИ
4.1. Изготовитель должен проводить приемосдаточные и периодические испытания машин.
(Измененная редакция, Изм. N 2).
4.2. Приемосдаточным испытаниям должна быть подвергнута каждая машина. Приемосдаточные испытания следует проводить по ГОСТ 12.2.013.0, стандартам и (или) техническим условиям на конкретные виды машин.
(Измененная редакция, Изм. N 4, 6).
4.3. Периодические испытания машин должны проводиться не реже одного раза в три года. Периодические испытания машин включают в себя испытания на безопасность, на определение индустриальных радиопомех, вибрационных и шумовых характеристик, функциональные испытания и испытания на надежность.
(Измененная редакция, Изм. N 2, 5).
4.3.1. Испытания на безопасность проводят по ГОСТ 12.2.013.0, стандартам и техническим условиям на машины конкретных видов и моделей.
