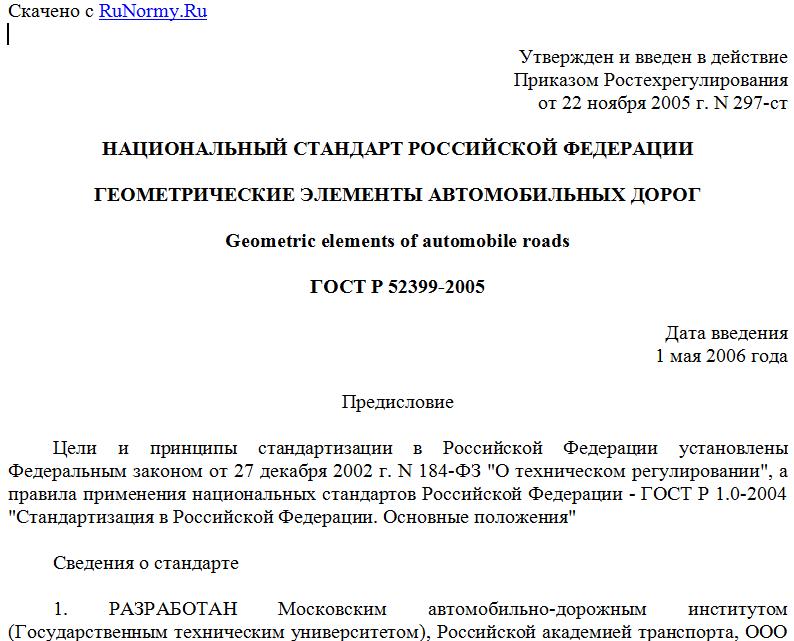

Утвержден и введен в действие
Приказом Ростехрегулирования
от 22 ноября 2005 г. N 297-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГЕОМЕТРИЧЕСКИЕ ЭЛЕМЕНТЫ АВТОМОБИЛЬНЫХ ДОРОГ
Geometric elements of automobile roads
ГОСТ Р 52399-2005
Дата введения
1 мая 2006 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
Сведения о стандарте
1. РАЗРАБОТАН Московским автомобильно-дорожным институтом (Государственным техническим университетом), Российской академией транспорта, ООО "Инжинирингинвест"
2. ВНЕСЕН Техническим комитетом по стандартизации ТК 418 "Дорожное хозяйство"
3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2005 г. N 297-ст
4. ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемых информационных указателях "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет
1. Область применения
Настоящий стандарт распространяется на проектирование вновь строящихся и реконструируемых автомобильных дорог общего пользования (далее - автомобильные дороги).
Настоящий стандарт не распространяется на проектирование временных автомобильных дорог различного назначения (сооружаемых на срок службы менее 5 лет), внутрихозяйственных дорог, городских улиц и автозимников.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 52398-2005 Классификация автомобильных дорог. Основные параметры и требования
ГОСТ 23457-86 Технические средства организации дорожного движения. Правила применения
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 краевая полоса: Полоса обочины, предназначенная для защиты от разрушения кромки проезжей части и допускающая регулярные заезды на нее транспортных средств.
3.2 полоса безопасности: Специально подготовленный участок дорожного полотна, примыкающий к границе проезжей части, который допускает регулярные заезды транспортных средств для избегания аварийных ситуаций.
3.3 укрепленная часть обочины автомобильной дороги: Часть обочины, имеющая дорожную одежду.
3.4 грунтовая часть обочины автомобильной дороги: Часть обочины, не имеющая дорожной одежды.
3.5 стояночная полоса: Укрепленная часть поверхности земляного полотна, предназначенная для остановки и стоянки на ней транспортных средств, обозначенная специальными дорожными знаками.
3.6 проезжая часть: Основной элемент дороги, предназначенный для непосредственного движения транспортных средств.
4. Геометрические элементы плана
и продольного профиля автомобильной дороги
4.1 Наибольшие продольные уклоны и наименьшие расстояния видимости в зависимости от расчетной скорости движения приведены в таблице 1.
Таблица 1
Наибольшие продольные уклоны
и наименьшие расстояния видимости
Расчетная скорость, км/ч Наибольший продольный уклон, Наименьшее расстояние видимости, м
для остановки встречного автомобиля
140 30 275 -
120 40 250 450
100 50 200 350
80 60 150 250
60 70 85 170
50 80 75 130
40 90 55 110
30 100 45 90
Примечания 1. Наименьшее расстояние видимости для остановки должно обеспечивать видимость любых предметов, имеющих высоту не менее 0,2 м, находящихся на середине полосы движения, с высоты глаз водителя автомобиля 1,2 м от поверхности проезжей части. 2. В горной местности (за исключением мест с абсолютными отметками более 3000 м над уровнем моря) для участков протяженностью до 500 м допускается увеличение наибольших продольных уклонов против норм, приведенных в таблице, но не более чем на . 3. При проектировании в горной местности участков подходов дорог к тоннелям наибольшее допустимое значение продольного уклона не должно превышать на протяжении 250 м от портала тоннеля.
4.2 Во всех случаях, где по местным условиям возможно регулярное появление на дороге людей и животных, следует обеспечивать боковую видимость прилегающей к дороге полосы, отстоящей от бровки земляного полотна для дорог, проектируемых для расчетной скорости 100 км/ч и выше, на расстояние 25 м, для остальных дорог - 15 м.
4.3 На дорогах в горной местности допускаются затяжные уклоны. Длина участка с затяжным уклоном в горной местности определяется в зависимости от величины уклона, но не более значений, приведенных в таблице 2. При более длинных затяжных уклонах необходимо включение в продольный профиль участков с уменьшенными продольными уклонами (не более 20 о/оо), а также площадок для остановки автомобилей с расстояниями между ними не более длин участков, указанных в таблице 2.
Таблица 2
Длина участков с уменьшенными продольными уклонами
Рельеф местности Продольный уклон,
40 50 60 70 80 90
Предельная длина участка с затяжным уклоном, м
Равнинный и слабохолмистый 600 400 300 250 200 150
Сильно пересеченный 1500 1200 700 500 400 350
4.4 Размеры площадок для остановки автомобилей на затяжных подъемах должны обеспечивать размещение расчетного количества (но не менее 3) грузовых автомобилей. Место их расположения выбирается из условий безопасности стоянки, исключения возможности осыпей, камнепадов и, как правило, у источников воды.
4.5 На затяжных спусках с уклонами более 50 о/оо предусматриваются противоаварийные съезды, которые устраивают перед кривыми малых радиусов, расположенными в конце спуска, а также на прямых участках спуска через каждые 0,8 - 1,0 км с правой стороны по ходу автомобиля.
5. Элементы поперечного профиля автомобильной дороги
5.1 Основные параметры элементов поперечного профиля проезжей части и земляного полотна автомобильных дорог в зависимости от их категории по ГОСТ Р 52398 следует принимать по таблице 3.
Таблица 3
Параметры элементов поперечного профиля проезжей части
и земляного полотна автомобильных дорог
Параметры элементов дорог Автомагистраль Скоростная дорога Автомобильные дороги обычного типа (нескоростная дорога) категории
IА IБ IВ II III IV V
Общее число полос движения, шт. 4 и более 4 и более 4 и более 4 2 2 2 1
Ширина полосы движения, м 3,75 3,75 3,75 3,5 3,75 3,5 3,0 4,5
Ширина обочины, м 3,75 3,75 3,75 3,0 3,0 2,5 2,0 1,75
Ширина краевой полосы у обочины, м 0,75 0,75 0,75 0,5 0,5 0,5 0,5 -
Ширина укрепленной части обочины, м 2,5 2,5 2,5 2,0 2,0 1,5 1,0 -
Наименьшая ширина центральной разделительной полосы без дорожных ограждений, м 6,0 6,0 5,0 5,0 -
Наименьшая ширина центральной разделительной полосы с ограждением по оси дороги, м 2 м + ширина ограждения
Ширина краевой полосы безопасности у разделительной полосы, м 1,0
Примечания 1. Ширина полосы безопасности входит в ширину разделительной полосы, а ширина краевой полосы - в обочину. 2. Ширину обочин на особо трудных участках горной местности, участках, проходящих по особо ценным земельным угодьям, а также в
