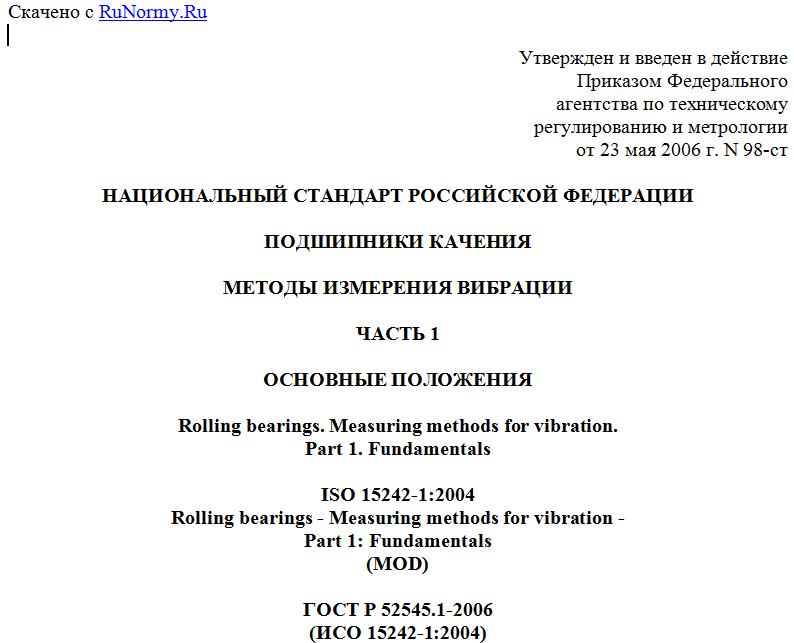

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 мая 2006 г. N 98-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПОДШИПНИКИ КАЧЕНИЯ
МЕТОДЫ ИЗМЕРЕНИЯ ВИБРАЦИИ
ЧАСТЬ 1
ОСНОВНЫЕ ПОЛОЖЕНИЯ
Rolling bearings. Measuring methods for vibration.
Part 1. Fundamentals
ISO 15242-1:2004
Rolling bearings - Measuring methods for vibration -
Part 1: Fundamentals
(MOD)
ГОСТ Р 52545.1-2006
(ИСО 15242-1:2004)
Группа Г16
ОКС 21.100.20
ОКП 46 000
Дата введения
1 января 2007 года
ПРЕДИСЛОВИЕ
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
СВЕДЕНИЯ О СТАНДАРТЕ
1. Подготовлен Открытым акционерным обществом "ВНИПП" (ОАО "ВНИПП") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 307 "Подшипники качения".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 23 мая 2006 г. N 98-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 15242-1:2004 "Подшипники качения. Методы измерения вибрации. Часть 1. Основные положения" (ISO 15242-1:2004 "Rolling bearings - Measuring methods for vibration - Part 1: Fundamentals", MOD) путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
ВВЕДЕНИЕ
Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 15242-1. При этом дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, приведены в 6.1.2, 8.3.2 и терминологической статье 3.16, которые выделены одиночной вертикальной линией, расположенной справа от текста. Требования 6.1.2 добавлены в связи с тем, что в Российской Федерации широко распространено измерение вибрации машин и механизмов, в частности подшипников качения, по виброускорению. Пункт 8.3.2 добавлен в соответствии с положениями ГОСТ 8.563, ГОСТ ИСО 5725-1 и ГОСТ ИСО 5725-6, в которых требуется отображать характеристики точности методов измерений. Терминологическая статья 3.16 добавлена, поскольку определяемый термин применяется как в используемом, так и в модифицированном стандарте.
Учитывая требования национальной экономики по достижению большей достоверности и точности измерений, расширены частотный и динамический диапазоны измерения вибрации и сужены поля допусков амплитудно-частотных характеристик вибропреобразователя и фильтров, введены требования по измерению октавных и третьоктавных спектров. В связи с этим изменены рисунки 3 и 4, которые выделены вертикальной линией, расположенной слева от этих рисунков. В 6.2.1 в связи с этим изменен нижний предел частотного диапазона с 50 на 20 Гц, который выделен в тексте курсивом. 6.2.2, который выделен вертикальной линией, расположенной слева от текста, дополнен требованиями по измерению октавных и третьоктавных спектров. В пункте 6.4.2 изменен верхний предел динамического диапазона с 3000 на 10000 мкм/с, который выделен в тексте курсивом. Все эти изменения влекут автоматическое выполнение требований используемого стандарта при выполнении требований модифицированного стандарта.
Изменен пункт 7.2, содержащий требования к окружающей среде. В целях упрощения пользования стандартом вместо ссылки на три международных стандарта ИСО приведены конкретные допуски для параметров атмосферы. При этом выполнение требований модифицированного стандарта автоматически влекут выполнение требований используемого стандарта.
В модифицированном стандарте добавлено Приложение Б, дающее соотношение между частотно-динамическими диапазонами для датчиков виброперемещения, виброскорости и виброускорения. В связи с этим 5.5.3 дополнен выделенной курсивом ссылкой на это Приложение.
Структура и нумерация структурных элементов не изменена, добавлена нумерация абзацев внутри структурных элементов используемого стандарта.
Настоящий стандарт является первой частью стандарта под общим заголовком "Подшипники качения. Методы измерения вибрации", состоящего из следующих частей:
- Часть 1. Основные положения;
- Часть 2. Радиальные и радиально-упорные шариковые подшипники;
- Часть 3. Радиальные роликовые сферические и конические подшипники;
- Часть 4. Радиальные роликовые подшипники с короткими цилиндрическими роликами.
Все указанные части являются модифицированными по отношению к соответствующим частям международного стандарта ИСО 15242.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт определяет методы измерения вибрации подшипников качения в установленных условиях измерений, методы калибровки и проверки точности применяемых для этого измерительных систем.
@2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р ИСО 5725-1-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 1. Основные положения и определения
ГОСТ Р ИСО 5725-6-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 6. Использование значений точности на практике
ГОСТ 520-2002 (ИСО 492-94, ИСО 199-97) Подшипники качения. Общие технические условия
ГОСТ 12090-80 Частоты для акустических измерений. Предпочтительные ряды
ГОСТ 16819-71 Приборы виброизмерительные. Термины и определения
ГОСТ 24346-80 Вибрация. Термины и определения
ГОСТ 24347-80 Вибрация. Обозначения и единицы величин
ГОСТ 24955-81 Подшипники качения. Термины и определения
ГОСТ 25347-82 Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.@
3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
В настоящем стандарте применены термины по ГОСТ Р ИСО 5725-1, ГОСТ 520, ГОСТ 16819, ГОСТ 24346, ГОСТ 24347, ГОСТ 24955, а также следующие термины с соответствующими определениями:
3.1. Погрешность вращения (error motion): радиальное, осевое или угловое отклонение оси вращения, исключая перемещения, связанные с изменением температуры или нагрузки, прилагаемой извне.
3.2. Жесткость (stiffness): отношение изменения усилия (или крутящего момента) к соответствующему изменению поступательного (или вращательного) смещения упругого элемента.
3.3. Вибрация (vibration): изменение во времени значения величины, описывающей движение или положение механической системы, если это значение попеременно меняется в и стороны от некоторого среднего или исходного значения.
3.4. Преобразователь (transducer): устройство, предназначенное для восприятия энергии от одной системы и передачи энергии к другой системе того же либо другого типа таким образом, что требуемые энергетические характеристики на входе проявляются на выходе.
3.5. Электромеханический датчик (electromechanical pickup): преобразователь, возбуждаемый энергией механической системы (сжатием, усилием, перемещением и т.д.) и передающий энергию к электрической системе или наоборот.
3.6. Виброперемещение (перемещение) (displacement): векторная величина, определяющая изменение положения тела или частицы по отношению к системе отсчета.
3.7. Виброскорость (скорость) (velocity): векторная величина, определяющая производную виброперемещения по времени.
3.8. Виброускорение (ускорение) (acceleration): векторная величина, определяющая производную виброскорости по времени.
3.9. Волновой фильтр (фильтр) (wave filter): устройство, предназначенное для разделения колебаний на основе их частоты и имеющее относительно малое затухание колебаний в одной или более полосах частот и относительно большое затухание колебаний на других частотах.
3.10. Полосовой фильтр (band-pass filter): фильтр, имеющий единственную полосу пропускания, простирающуюся от нижней граничной частоты, 0, до верхней граничной частоты.
3.11. Полоса пропускания полосового фильтра (полоса пропускания) (pass-band): полоса частот между верхней и нижней граничными частотами.
3.12. Номинальные верхняя и нижняя граничные частоты полосового фильтра (верхняя и нижняя граничные частоты) (nominal lower and upper cut-off frequencies) и : частоты выше и ниже частоты максимальной чувствительности фильтра, при которых чувствительность к синусоидальному сигналу на 3 дБ ниже максимальной чувствительности.
3.13. Среднеквадратическое значение виброскорости (root-mean-square velocity; r.m.s. ) , мкм/с, <за интервал T>: корень квадратный из среднего значения квадратов значений виброскорости, взятых во интервале.
