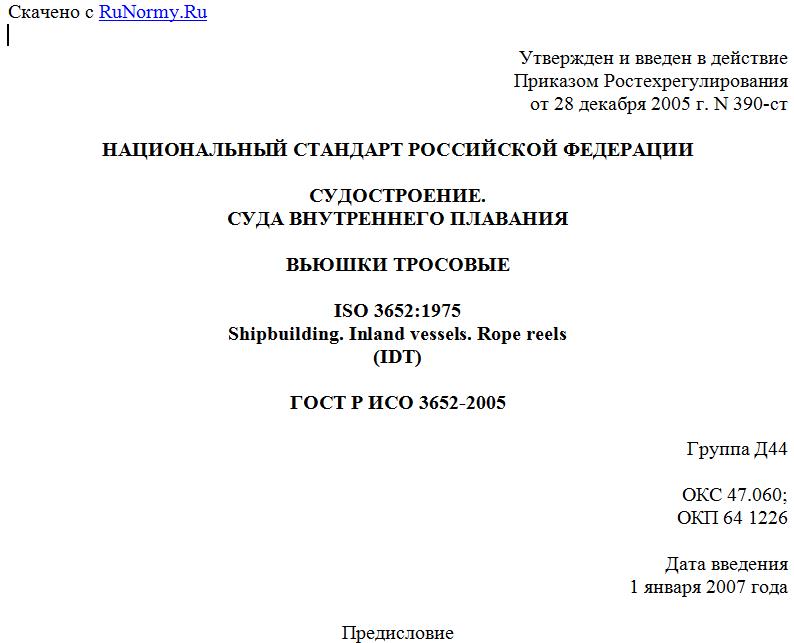

Утвержден и введен в действие
Приказом Ростехрегулирования
от 28 декабря 2005 г. N 390-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СУДОСТРОЕНИЕ.
СУДА ВНУТРЕННЕГО ПЛАВАНИЯ
ВЬЮШКИ ТРОСОВЫЕ
ISO 3652:1975
Shipbuilding. Inland vessels. Rope reels
(IDT)
ГОСТ Р ИСО 3652-2005
Группа Д44
ОКС 47.060;
ОКП 64 1226
Дата введения
1 января 2007 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Научно-исследовательским институтом по стандартизации и сертификации "Лот" ФГУП "ЦНИИ им. акад. А.Н. Крылова" на основе аутентичного перевода международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 005 "Судостроение".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. N 390-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 3652:1975 "Судостроение. Суда внутреннего плавания. Вьюшки тросовые" (ISO 3652:1975 "Shipbuilding - Inland vessels - Rope reels").
5. Введен впервые.
1. Область применения
Настоящий стандарт устанавливает основные размеры вьюшек для хранения швартовных и буксирных тросов на судах всех типов, предназначенных для внутреннего судоходства.
2. Характеристики (основные размеры)
Основные размеры вьюшек - в соответствии с рисунком 1 и таблицей 1.
1 - крепление подвижной рукоятки в нерабочем положении
Рисунок 1
Таблица 1
Размеры в миллиметрах
-----------------------T------------------T----------------------¬
¦Размеры вьюшки, номин.¦ Длина барабана L ¦ Длина основания L ¦
¦ ¦ ¦ 1 ¦
+----------------------+------------------+----------------------+
¦ 300 x 380 ¦ 380 ¦ 460 ¦
+----------------------+------------------+----------------------+
¦ 300 x 700 ¦ 700 ¦ 780 ¦
L----------------------+------------------+-----------------------
Материал: сварные стальные трубы и стальные листы.
Примечание. Рисунок не определяет конструкцию (элементы конструкции).
3. Обозначение
Пример. Вьюшка с барабаном длиной 380 мм: Вьюшка 300 x 380 ГОСТ Р ИСО 3652-2005.
