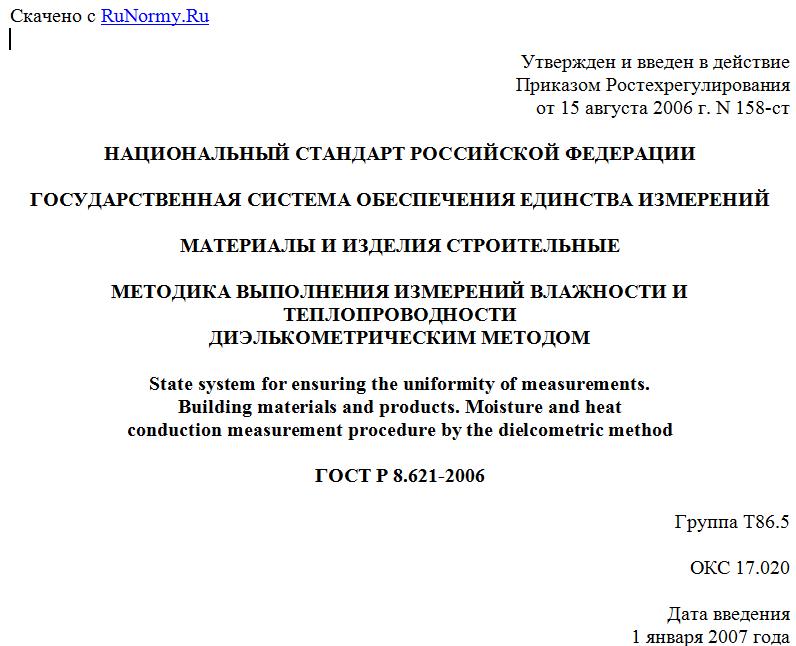

Утвержден и введен в действие
Приказом Ростехрегулирования
от 15 августа 2006 г. N 158-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
МАТЕРИАЛЫ И ИЗДЕЛИЯ СТРОИТЕЛЬНЫЕ
МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ ВЛАЖНОСТИ И ТЕПЛОПРОВОДНОСТИ
ДИЭЛЬКОМЕТРИЧЕСКИМ МЕТОДОМ
State system for ensuring the uniformity of measurements.
Building materials and products. Moisture and heat
conduction measurement procedure by the dielcometric method
ГОСТ Р 8.621-2006
Группа Т86.5
ОКС 17.020
Дата введения
1 января 2007 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Уральский научно-исследовательский институт метрологии" (ФГУП "УНИИМ"), Научно-исследовательским институтом строительной физики (НИИСФ).
2. Внесен Техническим комитетом по стандартизации ТК 426 "Измерение влажности твердых и сыпучих веществ".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2006 г. N 158-ст.
4. Введен впервые.
1. Область применения
Настоящий стандарт устанавливает методику выполнения измерений влажности в диапазоне от 0% до 20% и теплопроводности в диапазоне от 0,025 до 1,2 Вт/(м х К) строительных материалов и изделий (далее - объект) диэлькометрическим методом.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р ИСО 5725-6-2002. Точность (правильность и прецизионность) методов и результатов измерений. Часть 6. Использование значений точности на практике
ГОСТ Р 51263-99. Полистиролбетон. Технические условия
ГОСТ Р 51829-2001. Листы гипсоволокнистые. Технические условия
ГОСТ 8.140-82. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений теплопроводности твердых тел от 0,1 до 5,0 Вт/(м х К) в диапазоне температур 90 - 500 К и от 5,0 до 20,0 Вт/(м х К) - в диапазоне температур 300 - 1100 К
ГОСТ 166-89 (ИСО 3599-76). Штангенциркули. Технические условия
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 6428-83. Плиты гипсовые для перегородок. Технические условия
ГОСТ 9573-96. Плиты из минеральной ваты на синтетическом связующем теплоизоляционные. Технические условия
ГОСТ 12730.2-78. Бетоны. Метод определения влажности
ГОСТ 15588-86. Плиты пенополистирольные. Технические условия
ГОСТ 17177-94. Материалы и изделия строительные теплоизоляционные. Методы испытаний
ГОСТ 21718-84. Материалы строительные. Диэлькометрический метод измерения влажности
ГОСТ 25485-89. Бетоны ячеистые. Технические условия
ГОСТ 25820-2000. Бетоны легкие. Технические условия
ГОСТ 26281-84. Материалы и изделия строительные теплоизоляционные. Правила приемки.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Влажность (массовое отношение влаги) W, %: отношение массы влаги, содержащейся в материале, к массе сухой части этого материала.
3.2. Теплопроводность , Вт/(м х К): отношение поверхностной плотности теплового потока к температурному градиенту.
4. Сущность метода
4.1. Диэлькометрический метод измерений влажности и теплопроводности строительных материалов и изделий основан на зависимости диэлектрических характеристик материала от его влажности и теплопроводности по [1]. Создают переменное электрическое поле с помощью датчика диэлькометрического прибора на контролируемом участке объекта, измеряют диэлектрические характеристики объекта и переводят их в значения влажности и теплопроводности.
5. Характеристики погрешности результатов измерений
5.1. Метод обеспечивает получение результатов измерений влажности с погрешностями, которые не превышают значений, указанных в таблице 1.
Таблица 1
Характеристики погрешности результатов измерений влажности
Предел повторяемости (n = 2) r, % Предел воспроизводимости R, % Границы абсолютной погрешности результатов измерений , %, (P = 0,95)
0,8 1,0 1,5
5.2. Метод обеспечивает получение результатов измерений теплопроводности с погрешностями, которые не превышают значений, указанных в таблице 2.
Таблица 2
Характеристики погрешности результатов измерений
теплопроводности
Предел повторяемости (n = 2) r, % отн. Предел воспроизводимости R, % отн. Границы относительной погрешности результатов измерений , % отн., (P = 0,95)
6,0 8,0 10,0
6. Средства измерений, вспомогательные устройства
и материалы
6.1. Переносной экспресс-измеритель влажности и теплопроводности "ИВТП-12" (далее - прибор); технические характеристики приведены в Приложении А.
Линейка по ГОСТ 427.
Штангенциркуль по ГОСТ 166, обеспечивающий контроль размеров измеряемых участков в пределах от 20 до 100 мм.
6.2. Вспомогательные устройства и материалы при подготовке поверхностей строительных материалов (изделий) к измерениям:
- скребок;
- шкурка шлифовальная.
6.3. Допускается применение других средств измерений, позволяющих одновременно измерять влажность и теплопроводность диэлькометрическим методом, метрологические характеристики которых не хуже указанных в 5.1, 5.2.
6.4. Применяемые средства измерений должны быть внесены в Государственный реестр средств измерений и иметь действующие свидетельства о поверке.
7. Условия выполнения измерений
7.1. При выполнении измерений должны быть соблюдены следующие условия:
- температура воздуха должна находиться в пределах от 5 °C до 40 °C;
- относительная влажность воздуха не должна превышать 80%.
7.2. При выполнении измерений в натурных (полевых) условиях попадание атмосферных осадков на контролируемые участки объекта не допускается. Для исключения контролируемых участков объекта с внутренними включениями проверяют техническую документацию на объект.
8. Подготовка к выполнению измерений
8.1. Подготовка образцов к выполнению измерений в лабораторных условиях
8.1.1. Для измерений в лабораторных условиях подготавливают образцы контролируемых объектов: бетонов ячеистых по ГОСТ 25485, бетонов легких по ГОСТ 25820, плит из минеральной ваты по ГОСТ 9573, материалов гипсосодержащих по ГОСТ 6428, гипсоволокнистых по ГОСТ Р 51829, полистиролбетонов по ГОСТ Р 51263, имеющих участки с плоской поверхностью размером не менее 150 х 150 мм и толщиной не менее 50 мм, в соответствии с требованиями стандартов на методы отбора и подготовки образцов для испытаний.
8.1.2. Неплоскостность поверхности образца в пределах контролируемого участка (150 х 150 мм) определяют с помощью датчика прибора, плотно прижимая его к материалу так, чтобы не было видимых зазоров и колебаний. В случае необходимости поверхность контролируемого участка выравнивают.
8.1.3. Число отбираемых для измерений образцов устанавливают в зависимости от вида материала, его размеров и требуемой степени усреднения, но не менее пяти.
8.1.4. Образцы материала размещают на лабораторном столе контролируемой поверхностью вверх.
8.1.5. Поверхность стола, на котором размещают образцы, должна быть неметаллической, сухой и чистой, а на расстоянии 500 мм от образцов не должно быть посторонних металлических предметов и приборов, излучающих электромагнитное поле.
