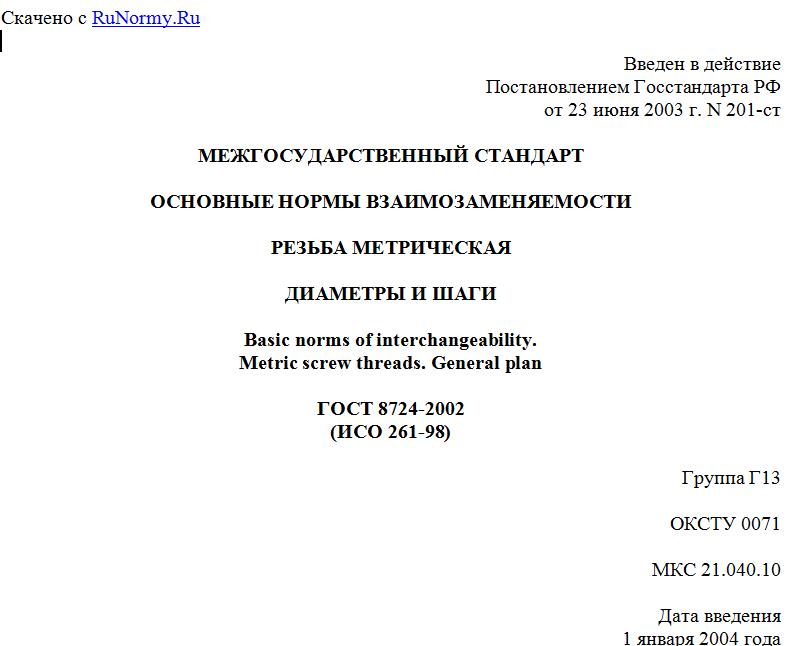

Введен в действие
Постановлением Госстандарта РФ
от 23 июня 2003 г. N 201-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
РЕЗЬБА МЕТРИЧЕСКАЯ
ДИАМЕТРЫ И ШАГИ
Basic norms of interchangeability.
Metric screw threads. General plan
ГОСТ 8724-2002
(ИСО 261-98)
Группа Г13
ОКСТУ 0071
МКС 21.040.10
Дата введения
1 января 2004 года
Предисловие
1. Разработан Научно-исследовательским и конструкторским институтом средств измерения в машиностроении (ОАО "НИИизмерения").
2. Внесен Госстандартом России.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 22 от 6 ноября 2002 г.).
За принятие проголосовали:
---------------------------T-------------------------------------¬
¦Наименование государства ¦ Наименование национального органа ¦
¦ ¦ по стандартизации ¦
+--------------------------+-------------------------------------+
¦Азербайджан ¦Азгосстандарт ¦
¦Армения ¦Армгосстандарт ¦
¦Беларусь ¦Госстандарт Республики Беларусь ¦
¦Грузия ¦Грузстандарт ¦
¦Казахстан ¦Госстандарт Республики Казахстан ¦
¦Кыргызстан ¦Кыргызстандарт ¦
¦Молдова ¦Молдова-стандарт ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Таджикистан ¦Таджикстандарт ¦
¦Туркменистан ¦Главгосслужба "Туркменстандартлары" ¦
¦Узбекистан ¦Узгосстандарт ¦
¦Украина ¦Госстандарт Украины ¦
L--------------------------+--------------------------------------
4. Настоящий стандарт представляет собой идентичный текст международного стандарта ИСО 261-98 "Резьбы ИСО общего назначения. Диаметры и шаги в диапазоне диаметров от 1 до 300 мм" и содержит дополнительные требования, отражающие потребности экономики страны.
5. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 23 июня 2003 г. N 201-ст межгосударственный стандарт ГОСТ 8724-2002 (ИСО 261-98) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2004 г.
6. Взамен ГОСТ 8724-81.
1. Область применения
Настоящий стандарт распространяется на метрические резьбы общего назначения с профилем по ГОСТ 9150 и устанавливает их диаметры от 0,25 до 600 мм и шаги от 0,075 до 8 мм.
Основные размеры метрической резьбы - по ГОСТ 24705.
Допуски резьбы - по ГОСТ 9000 и ГОСТ 16093.
Дополнительные требования, отражающие потребности экономики страны, выделены курсивом.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9000-81 Основные нормы взаимозаменяемости. Резьба метрическая для диаметров менее 1 мм. Допуски
ГОСТ 9150-2002 Основные нормы взаимозаменяемости. Резьба метрическая. Профиль
ГОСТ 11708-82 Основные нормы взаимозаменяемости. Резьба. Термины и определения
ГОСТ 16093-70 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 24705-81 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
3. Определения
Термины и определения - по ГОСТ 11708.
4. Выбор диаметров и шагов
4.1 Диаметры и шаги резьб должны соответствовать указанным в таблице 1.
При выборе диаметров резьб следует предпочитать первый ряд второму, а второй - третьему.
Таблица 1
В миллиметрах
-----------------------T--------------------------------------------------¬
¦ Номинальный диаметр ¦ Шаг Р ¦
¦ резьбы d = D ¦ ¦
+------T-------T-------+--------T-----------------------------------------+
¦ 1-й ¦ 2-й ¦ 3-й ¦крупный ¦ мелкий ¦
¦ ряд ¦ ряд ¦ ряд ¦ +------T------T------T------T------T------+
¦ ¦ ¦ ¦ ¦ 1 ¦ 0,75 ¦ 0,5 ¦ 0,35 ¦ 0,25 ¦ 0,2 ¦
+------+-------+-------+--------+------+------+------+------+------+------+
¦ 0,25 ¦ ¦ ¦ 0,075 ¦ ¦ ¦ ¦ ¦ ¦ ¦
+------+-------+-------+--------+------+------+------+------+------+------+
¦ 0,3 ¦ ¦ ¦ 0,08 ¦ ¦ ¦ ¦ ¦ ¦ ¦
+------+-------+-------+--------+------+------+------+------+------+------+
¦ ¦ 0,35 ¦ ¦ 0,09 ¦ ¦ ¦ ¦ ¦ ¦ ¦
+------+-------+-------+--------+------+------+------+------+------+------+
¦ 0,4 ¦ ¦ ¦ 0,1 ¦ ¦ ¦ ¦ ¦ ¦ ¦
+------+-------+-------+--------+------+------+------+------+------+------+
¦ ¦ 0,45 ¦ ¦ 0,1 ¦ ¦ ¦ ¦ ¦ ¦ ¦
+------+-------+-------+--------+------+------+------+------+------+------+
¦ 0,5 ¦ ¦ ¦ 0,125 ¦ ¦ ¦ ¦ ¦ ¦ ¦
+------+-------+-------+--------+------+------+------+------+------+------+
¦ ¦ 0,55 ¦ ¦ 0,125 ¦ ¦ ¦ ¦ ¦ ¦ ¦
+------+-------+-------+--------+------+------+------+------+------+------+
¦ 0,6 ¦ ¦ ¦ 0,15 ¦ ¦ ¦ ¦ ¦ ¦ ¦
+------+-------+-------+--------+------+------+------+------+------+------+
¦ ¦ 0,7 ¦ ¦ 0,175 ¦ ¦ ¦ ¦ ¦ ¦ ¦
+------+-------+-------+--------+------+------+------+------+------+------+
¦ 0,8 ¦ ¦ ¦ 0,2 ¦ ¦ ¦ ¦ ¦ ¦ ¦
+------+-------+-------+--------+------+------+------+------+------+------+
¦ ¦ 0,9 ¦ ¦ 0,225 ¦ ¦ ¦ ¦ ¦ ¦ ¦
+------+-------+-------+--------+------+------+------+------+------+------+
¦ 1 ¦ ¦ ¦ 0,25 ¦ ¦ ¦ ¦ ¦ ¦ 0,2 ¦
+------+-------+-------+--------+------+------+------+------+------+------+
¦ ¦ 1,1 ¦ ¦ 0,25 ¦ ¦ ¦ ¦ ¦ ¦ 0,2 ¦
+------+-------+-------+--------+------+------+------+------+------+------+
¦ 1,2 ¦ ¦ ¦ 0,25 ¦ ¦ ¦ ¦ ¦ ¦ 0,2 ¦
+------+-------+-------+--------+------+------+------+------+------+------+
¦ ¦ 1,4 ¦ ¦ 0,3 ¦ ¦ ¦ ¦ ¦ ¦ 0,2 ¦
+------+-------+-------+--------+------+------+------+------+------+------+
¦ 1,6 ¦ ¦ ¦ 0,35 ¦ ¦ ¦ ¦ ¦ ¦ 0,2 ¦
+------+-------+-------+--------+------+------+------+------+------+------+
¦ ¦ 1,8 ¦ ¦ 0,35 ¦ ¦ ¦ ¦ ¦ ¦ 0,2 ¦
+------+-------+-------+--------+------+------+------+------+------+------+
¦ 2 ¦ ¦ ¦ 0,4 ¦ ¦ ¦ ¦ ¦ 0,25 ¦ ¦
+------+-------+-------+--------+------+------+------+------+------+------+
¦ ¦ 2,2 ¦ ¦ 0,45 ¦ ¦ ¦ ¦ ¦ 0,25 ¦ ¦
+------+-------+-------+--------+------+------+------+------+------+------+
¦ 2,5 ¦ ¦ ¦ 0,45 ¦ ¦ ¦ ¦ 0,35 ¦ ¦ ¦
+------+-------+-------+--------+------+------+------+------+------+------+
¦ 3 ¦ ¦ ¦ 0,5 ¦ ¦ ¦ ¦ 0,35 ¦ ¦ ¦
+------+-------+-------+--------+------+------+------+------+------+------+
¦ ¦ 3,5 ¦ ¦ 0,6 ¦ ¦ ¦ ¦ 0,35 ¦ ¦ ¦
