"ГОСТ 30245-2003. Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать
Введен в действие
Постановлением Госстроя РФ
от 30 июня 2003 г. N 130

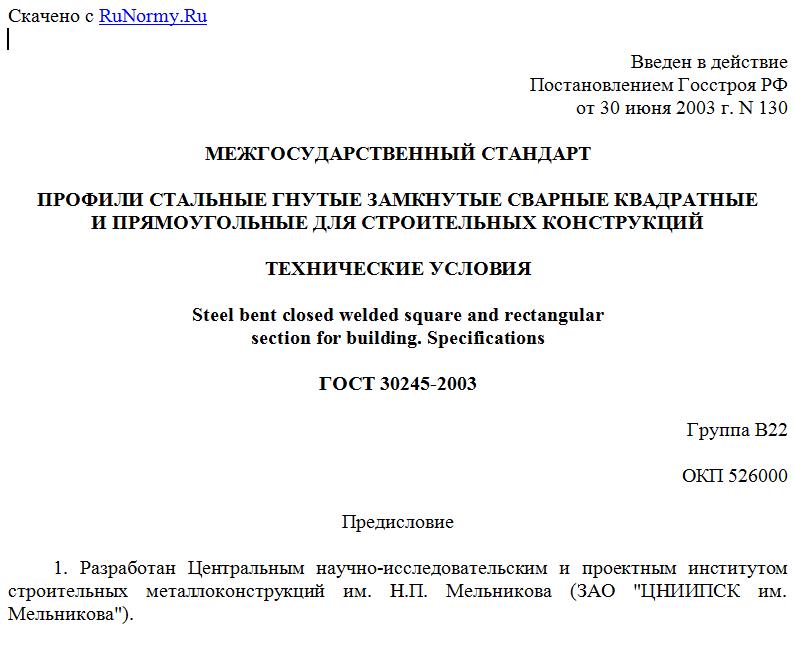

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛИ СТАЛЬНЫЕ ГНУТЫЕ ЗАМКНУТЫЕ СВАРНЫЕ КВАДРАТНЫЕ
И ПРЯМОУГОЛЬНЫЕ ДЛЯ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Steel bent closed welded square and rectangular
section for building. Specifications

ГОСТ 30245-2003

Группа В22

ОКП 526000

Предисловие

1. Разработан Центральным научно-исследовательским и проектным институтом строительных металлоконструкций им. Н.П. Мельникова (ЗАО "ЦНИИПСК им. Мельникова").
2. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 22 октября 2003 г.
За принятие проголосовали

-------------------------T---------------------------------------¬
¦Наименование государства¦  Наименование органа государственного ¦
¦                        ¦        управления строительством      ¦
+------------------------+---------------------------------------+
¦Азербайджанская Респуб- ¦Госстрой Азербайджанской Республики    ¦
¦лика                    ¦                                       ¦
¦Республика Армения      ¦Министерство градостроительства        ¦
¦                        ¦Республики Армения                     ¦
¦Республика Беларусь     ¦Минстройархитектуры Республики Беларусь¦
¦Республика Казахстан    ¦Казстройкомитет Республики Казахстан   ¦
¦Российская Федерация    ¦Госстрой России                        ¦
¦Республика Таджикистан  ¦Комархстрой Республики Таджикистан     ¦
¦Республика Узбекистан   ¦Госкомархитектстрой Республики Узбекис-¦
¦                        ¦тан                                    ¦
¦Украина                 ¦Госстрой Украины                       ¦
L------------------------+----------------------------------------

3. Взамен ГОСТ 30245-94
4. Введен в действие с 1 октября 2003 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 30 июня 2003 г. N 130

1. Область применения

Настоящий стандарт распространяется на стальные гнутые замкнутые сварные квадратные и прямоугольные профили, предназначенные для строительных стальных конструкций.
Профили изготовляют на специализированных станах путем формирования круглого трубчатого сечения с продольным сварным швом и последующим обжатием валками в квадратный или прямоугольный профиль.
Обязательные требования качества продукции изложены в пунктах 3.3 - 3.6, 4.3 - 4.5, 4.7, 4.11, 4.12, 5.2, 5.4, 5.5, 5.8 - 5.10, 5.12.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты и технические условия.
ГОСТ 166-89. Штангенциркули. Технические условия
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 1050-88. Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 3242-79. Соединения сварные. Методы контроля качества
ГОСТ 5264-80. Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 5378-88. Угломеры с нониусом. Технические условия
ГОСТ 7502-98. Рулетки измерительные металлические. Технические условия
ГОСТ 7566-94. Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 8713-79. Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 14637-89. Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16523-97. Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия
ГОСТ 17066-94. Прокат толстолистовой из стали повышенной прочности. Технические условия
ГОСТ 19903-74. Прокат листовой горячекатаный. Сортамент
ГОСТ 19281-89. Прокат из стали повышенной прочности. Общие технические условия
ГОСТ 27772-88. Прокат для строительных стальных конструкций. Общие технические условия.

3. Сортамент

3.1. Поперечное сечение профилей должно соответствовать указанному на рисунках 1 и 2.


h - высота; b - ширина; t - толщина стенки;
R - радиус наружного закругления;
l - момент инерции; W - момент сопротивления;
i - радиус инерции
Рисунок 1                        Рисунок 2

3.2. Размеры профилей, площадь поперечного сечения, справочные величины для осей и масса для 1 м профиля должны соответствовать: для квадратных профилей - таблице 1; для прямоугольных профилей - таблице 2.

Таблица 1

-----T----T----T--------T--------------------------------T-------¬
¦ h  ¦  b ¦ t  ¦Площадь ¦  Справочные величины для осей  ¦ Масса ¦
+----+----+----+попереч-+--------------------------------+1 м, кг¦
¦      мм      ¦ного се-¦              х - х             ¦       ¦
¦              ¦чения А,+----------T----------T----------+       ¦
¦              ¦  см2   ¦ I , I ,  ¦  W , W , ¦i , i , см¦       ¦
¦              ¦        ¦  x   y   ¦   x   y  ¦ x   y    ¦       ¦
¦              ¦        ¦   см4    ¦    см3   ¦          ¦       ¦
+----T----T----+--------+----------+----------+----------+-------+
¦40  ¦40  ¦2,0 ¦2,94    ¦6,94      ¦3,47      ¦1,54      ¦2,31   ¦
¦    ¦    ¦2,5 ¦3,59    ¦8,21      ¦4,10      ¦1,51      ¦2,82   ¦
¦    ¦    ¦3,0 ¦4,21    ¦9,31      ¦4,65      ¦1,49      ¦3,30   ¦
¦    ¦    ¦3,5 ¦4,79    ¦10,26     ¦5,13      ¦1,46      ¦3,76   ¦
¦    ¦    ¦4,0 ¦5,35    ¦11,05     ¦5,52      ¦1,44      ¦4,20   ¦
+----+----+----+--------+----------+----------+----------+-------+
¦50  ¦50  ¦2,0 ¦3,74    ¦14,14     ¦5,66      ¦1,95      ¦2,93   ¦
¦    ¦    ¦2,5 ¦4,59    ¦16,93     ¦6,77      ¦1,92      ¦3,60   ¦
¦    ¦    ¦3,0 ¦5,41    ¦19,45     ¦7,78      ¦1,90      ¦4,25   ¦
¦    ¦    ¦3,5 ¦6,19    ¦21,70     ¦8,68      ¦1,87      ¦4,86   ¦
¦    ¦    ¦4,0 ¦6,95    ¦23,70     ¦9,48      ¦1,85      ¦5,45   ¦
¦    ¦    ¦4,5 ¦7,67    ¦25,45     ¦10,19     ¦1,82      ¦6,02   ¦
¦    ¦    ¦5,0 ¦8,36    ¦26,98     ¦10,79     ¦1,80      ¦6,56   ¦
¦    ¦    ¦5,5 ¦9,01    ¦28,27     ¦11,31     ¦1,77      ¦7,07   ¦
¦    ¦    ¦6,0 ¦9,63    ¦29,36     ¦11,74     ¦1,75      ¦7,56   ¦
+----+----+----+--------+----------+----------+----------+-------+
¦60  ¦60  ¦2,0 ¦4,54    ¦25,14     ¦8,38      ¦2,35      ¦3,56   ¦
¦    ¦    ¦2,5 ¦5,59    ¦30,33     ¦10,11     ¦2,33      ¦4,39   ¦
¦    ¦    ¦3,0 ¦6,61    ¦35,11     ¦11,70     ¦2,31      ¦5,19   ¦
¦    ¦    ¦3,5 ¦7,59    ¦39,50     ¦13,17     ¦2,28      ¦5,96   ¦
¦    ¦    ¦4,0 ¦8,55    ¦43,50     ¦14,50     ¦2,26      ¦6,71   ¦
¦    ¦    ¦4,5 ¦9,47    ¦47,14     ¦15,71     ¦2,23      ¦7,43   ¦
¦    ¦    ¦5,0 ¦10,36   ¦50,41     ¦16,80     ¦2,21      ¦8,13   ¦
¦    ¦    ¦5,5 ¦11,21   ¦53,34     ¦17,78     ¦2,18      ¦8,80   ¦
¦    ¦    ¦6,0 ¦12,03   ¦55,94     ¦18,65     ¦2,16      ¦9,45   ¦
+----+----+----+--------+----------+----------+----------+-------+
¦70  ¦70  ¦2,0 ¦5,34    ¦40,72     ¦11,63     ¦2,76      ¦4,19   ¦
¦    ¦    ¦2,5 ¦6,59    ¦49,39     ¦14,11     ¦2,74      ¦5,17   ¦
¦    ¦    ¦3,0 ¦7,81    ¦57,50     ¦16,43     ¦2,71      ¦6,13   ¦
¦    ¦    ¦3,5 ¦8,99    ¦65,05     ¦18,59     ¦2,69      ¦7,06   ¦
¦    ¦    ¦4,0 ¦10,15   ¦72,06     ¦20,59     ¦2,66      ¦7,97   ¦
¦    ¦    ¦4,5 ¦11,27   ¦78,55     ¦22,44     ¦2,64      ¦8,85   ¦
¦    ¦    ¦5,0 ¦12,36   ¦84,52     ¦24,15     ¦2,62      ¦9,70   ¦
¦    ¦    ¦5,5 ¦13,41   ¦90,01     ¦25,72     ¦2,59      ¦10,53  ¦
¦    ¦    ¦6,0 ¦14,43   ¦95,01     ¦27,14     ¦2,57      ¦11,33  ¦
¦    ¦    ¦6,5 ¦15,06   ¦95,11     ¦27,17     ¦2,51      ¦11,82  ¦
