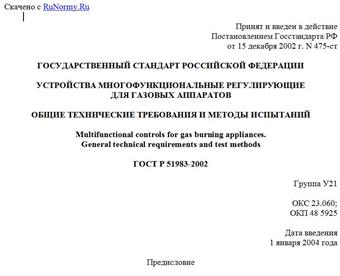

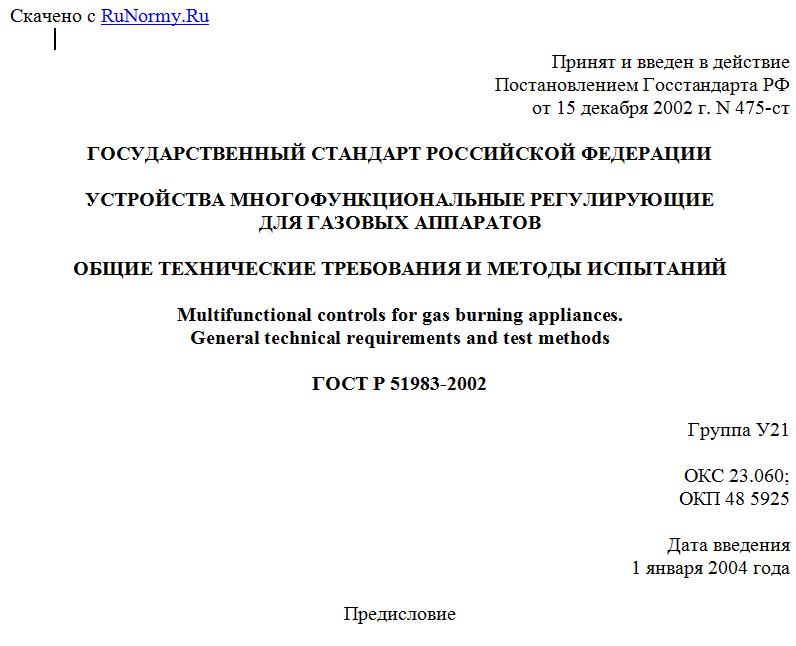

Принят и введен в действие
Постановлением Госстандарта РФ
от 15 декабря 2002 г. N 475-ст
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТРОЙСТВА МНОГОФУНКЦИОНАЛЬНЫЕ РЕГУЛИРУЮЩИЕ
ДЛЯ ГАЗОВЫХ АППАРАТОВ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Multifunctional controls for gas burning appliances.
General technical requirements and test methods
ГОСТ Р 51983-2002
Группа У21
ОКС 23.060;
ОКП 48 5925
Дата введения
1 января 2004 года
Предисловие
1. Разработан и внесен Техническим комитетом по стандартизации ТК 345 "Аппаратура бытовая, работающая на жидком, твердом и газообразном видах топлива".
2. Принят и введен в действие Постановлением Госстандарта России от 15 декабря 2002 г. N 475-ст.
3. Настоящий стандарт представляет собой аутентичный текст европейского стандарта ЕН 126-95 "Многофункциональные средства управления для газовых аппаратов".
4. Введен впервые.
1. Общие положения
1.1. Область применения
Настоящий стандарт распространяется на многофункциональные регулирующие устройства для газовых аппаратов, работающих на газах трех семейств, с номинальным (условным) проходом (DN) до 50 мм, максимальным рабочим давлением до 20 кПа (далее - многофункциональные регулирующие устройства) и устанавливает общие технические требования к этим устройствам и методы их испытаний.
Многофункциональные регулирующие устройства предназначены для выполнения двух и более функций, одна из которых - ручное выключение подачи газа.
Другими функциями могут быть:
- автоматическое выключение подачи газа;
- закрытие подачи газа к основной горелке (или основной и запальной горелкам) после исчезновения контролируемого пламени;
- поддержание на выходе из устройства постоянного давления в пределах установленного диапазона независимо от расхода газа и давления на входе;
- ручное управление устройством;
- регулировка настройки выходного давления;
- автоматическое поддержание определенной температуры воды в заданном диапазоне при управлении расходом газа по сигналу от датчика температуры без подвода внешней энергии.
1.2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.030-74. Единая система защиты от коррозии и старения. Резины. Методы испытаний на стойкость в ненапряженном состоянии к воздействию жидких агрессивных сред
ГОСТ 9.908-85. Единая система защиты от коррозии и старения. Металлы и сплавы. Методы определения показателей коррозии и коррозионной стойкости
ГОСТ 2839-80. Ключи гаечные с открытым зевом двусторонние. Конструкция и размеры
ГОСТ 2841-80 (ИСО 4229-77). Ключи гаечные с открытым зевом односторонние. Конструкция и размеры
ГОСТ 6211-81. Основные нормы взаимозаменяемости. Резьба трубная коническая
ГОСТ 6357-81. Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 12815-80. Фланцы арматуры, соединительных частей и трубопроводов на от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Типы. Присоединительные размеры и размеры уплотнительных поверхностей
ГОСТ 12971-67. Таблички прямоугольные для машин и приборов. Размеры
ГОСТ 14192-96. Маркировка грузов
ГОСТ 14254-96 (МЭК 529-89). Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 16093-81. Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 24705-81. Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 27570.0-87 (МЭК 335-1-76). Безопасность бытовых и аналогичных электрических приборов. Общие требования и методы испытаний
ГОСТ Р 51733-2001. Котлы газовые центрального отопления, оснащенные атмосферными горелками, номинальной тепловой мощностью до 70 кВт. Требования безопасности и методы испытаний.
1.3. Определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
1.3.1. Составные части многофункционального регулирующего устройства
1.3.1.1. Многофункциональное регулирующее устройство: устройство, обеспечивающее две или более функций, одна из которых - выключение подачи газа, выполненное в одном корпусе.
1.3.1.2. Автоматический запорный клапан: клапан, открывающийся при начале подачи питания и автоматически закрывающийся при прекращении подачи питания.
1.3.1.3. Клапан: подвижная часть многофункционального регулирующего устройства, которая открывает, изменяет степень открытия или закрывает подачу газа.
1.3.1.4. Исполнительный механизм: часть многофункционального регулирующего устройства, приводящая в действие клапан.
1.3.1.5. Отверстие сапуна (дыхательное отверстие): отверстие, которое позволяет поддерживать атмосферное давление в камере переменного объема.
1.3.1.6. Диафрагма: гибкая деталь, которая приводит в движение клапан под действием силы, возникающей вследствие разности давлений.
1.3.1.7. Тарелка диафрагмы: плита жесткости, прикрепленная к диафрагме.
1.3.1.8. Термопара: термоэлектрический чувствительный элемент, в котором под воздействием температуры контролируемого пламени вырабатывается электродвижущая сила (ЭДС).
1.3.1.9. Устройство контроля пламени: устройство, обеспечивающее подачу газа к основной горелке (или основной и запальной горелкам) при наличии пламени и отключающее подачу газа к основной горелке после исчезновения контролируемого пламени.
1.3.1.10. Блокировка розжига: предотвращение включения устройства воспламенения, пока открыта подача газа к основной горелке.
1.3.1.11. Блокировка повторного розжига: предотвращение повторного открытия подачи газа к основной горелке (или основной и запальной горелкам) до тех пор, пока магнитная пробка не отделится от электромагнита.
1.3.1.12. Регулятор давления газа: устройство, которое поддерживает на выходе из него постоянное давление в пределах установленного диапазона независимо от расхода газа и давления на входе.
1.3.1.13. Настраиваемый регулятор давления: регулятор давления, снабженный устройствами регулировки для настройки выходного давления.
1.3.1.14. Предохранительный запорный клапан: устройство, отключающее подачу газа при повышении выходного давления регулятора сверх допустимого.
1.3.1.15. Клапан управления: клапан, который управляет подачей вспомогательной среды (например, сжатого воздуха) для приведения в действие исполнительного механизма.
1.3.1.16. Термостат управления: устройство, которое автоматически поддерживает определенную температуру теплоносителя в заданном диапазоне, управляя расходом газа по сигналу от датчика температуры без подвода внешней энергии.
Типы термостата управления:
- регулируемый термостат управления: термостат, который позволяет пользователю установить требуемое значение температуры теплоносителя между минимальным и максимальным значениями;
- нерегулируемый термостат управления: термостат, который настроен изготовителем на определенное значение температуры теплоносителя и не позволяет задать другое значение температуры;
- позиционный термостат: термостат со ступенчатым изменением расхода газа в зависимости от температуры;
- двухпозиционный термостат: термостат, имеющий только два положения для расхода газа, например "включено - выключено", "полный расход - пониженный расход" или "пониженный расход - выключено";
- модулирующий термостат: термостат с плавным изменением расхода газа в зависимости от температуры;
- комбинированный термостат: термостат, который действует как двухпозиционный термостат в интервале между закрытым положением и положением пониженного расхода и как модулирующий термостат в интервале между положением пониженного расхода и положением полного расхода ("включено");
- термостат наружного воздуха: термостат, управляющий температурой теплоносителя в зависимости от температуры наружного воздуха.
1.3.1.17. Регуляторы расхода газа (регуляторы расхода):
а) регулятор расхода: устройство, предназначенное для настройки эксплуатационного режима только специалистом. Оно может быть нерегулируемым или регулируемым;
б) нерегулируемый регулятор расхода: сменное устройство предварительной настройки, позволяющее установить значение пониженного расхода газа через термостат;
в) регулируемый регулятор расхода: регулировочный винт, который устанавливает значение пониженного расхода газа через термостат и который можно отрегулировать или заменить только с помощью инструмента.
1.3.1.18. Датчик температуры: устройство, воспринимающее температуру контролируемой среды.
1.3.1.19. Реле давления: предохранительное устройство, отключающее подачу газа при изменении значения входного давления выше максимального или ниже минимального.
1.3.1.20. Устройство ручного управления: устройство (кран, клапан, вентиль и др.), с помощью которого осуществляют ручное управление расходом газа.
1.3.2. Технические характеристики
1.3.2.1. Приводная энергия: энергия (электрическая, пневматическая, гидравлическая), необходимая для приведения в действие исполнительного механизма.
1.3.2.2. Сила открытия клапана: сила, необходимая для открытия клапана.
1.3.2.3. Сила закрытия клапана: сила, необходимая для закрытия клапана.
1.3.2.4. Усилие уплотнения клапана: сила, действующая на седло клапана, когда он находится в закрытом положении.
1.3.2.5. Сила сопротивления (трения): наибольшая сила, которая противодействует функционированию пружины клапана при его перемещении из открытого в закрытое положение.
1.3.2.6. Вспомогательная энергия: любая внешняя энергия, необходимая для многофункционального регулирования (например, электрическая, пневматическая или гидравлическая), кроме ЭДС термопары.
1.3.2.7. Герметичность:
а) герметичность газового тракта: герметичность газового тракта относительно окружающей атмосферы;
б) герметичность клапана: герметичность клапана в положении "закрыто" и изоляция объема, содержащего газ, от другого объема.
1.3.2.8. Давление вспомогательной среды: гидравлическое или пневматическое давление вспомогательной среды, приводящей в действие исполнительный механизм многофункционального регулирующего устройства.
1.3.2.9. Давление газа:
а) перепад давлений: разница между входным и выходным давлениями газа;
б) испытательное давление: давление, которое используют при испытании;
в) потеря давления: перепад давления на клапане при его полностью открытом положении;
г) предельные давления: наибольшее и наименьшее допустимые значения давления при работе многофункционального регулирующего устройства.
1.3.2.10. Давления регулятора:
а) максимальное входное давление : максимальное давление на входе, указанное изготовителем, при котором многофункциональное регулирующее устройство может быть применено;
б) минимальное входное давление : минимальное давление на входе, указанное изготовителем, при котором многофункциональное регулирующее устройство может быть применено;
в) диапазон рабочего входного давления: диапазон значений давления на входе от максимального до минимального;
