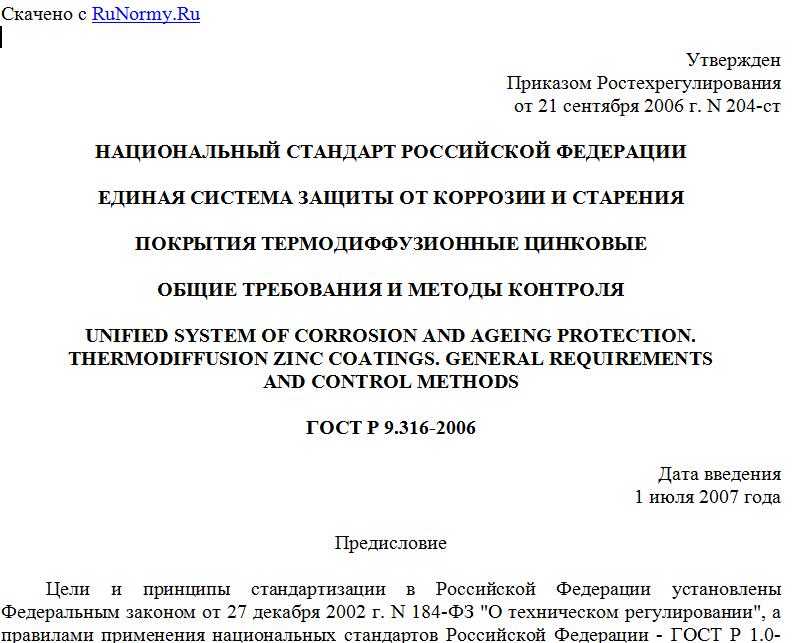

Утвержден
Приказом Ростехрегулирования
от 21 сентября 2006 г. N 204-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЕДИНАЯ СИСТЕМА ЗАЩИТЫ ОТ КОРРОЗИИ И СТАРЕНИЯ
ПОКРЫТИЯ ТЕРМОДИФФУЗИОННЫЕ ЦИНКОВЫЕ
ОБЩИЕ ТРЕБОВАНИЯ И МЕТОДЫ КОНТРОЛЯ
UNIFIED SYSTEM OF CORROSION AND AGEING PROTECTION.
THERMODIFFUSION ZINC COATINGS. GENERAL REQUIREMENTS
AND CONTROL METHODS
ГОСТ Р 9.316-2006
Дата введения
1 июля 2007 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правилами применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан и внесен Техническим комитетом по стандартизации ТК 213 "Металлические и другие неорганические покрытия" и ТК 214 "Защита изделий и материалов от коррозии".
2. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 21 сентября 2006 г. N 204-ст.
3. Взамен ГОСТ Р 51163-98.
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующее уведомление будет опубликовано в издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Термодиффузионное цинкование поверхностей изделий предназначено для повышения их коррозионной стойкости.
Термодиффузионное цинковое покрытие является анодным по отношению к черным металлам и электрохимически защищает сталь от коррозии. Оно обладает прочным сцеплением (адгезией) с основным металлом за счет взаимной диффузии железа и цинка в поверхностных интерметаллидных фазах, поэтому не происходит отслаивания и скалывания покрытия при ударах, механических нагрузках и деформациях обработанных изделий. ГОСТ 9.302-88 не устанавливает метод испытания по оценке адгезии термодиффузионных цинковых покрытий. Установленные в ГОСТ 9.302-88 методы испытаний прочности сцепления (адгезии) цинковых покрытий широко используются и рекомендуются для оценки прочности сцепления между различными слоями термодиффузионного цинкового покрытия, однако в отдельных случаях могут оказаться более приемлемыми другие испытания, что должно быть установлено по согласованию с потребителем.
Преимущество термодиффузионной технологии покрытий по сравнению с гальваническими состоит не только в ее превосходстве по коррозионной стойкости, но и в том, что она не вызывает необратимого водородного охрупчивания металла во время процесса нанесения (непосредственно в контейнере). Обработка изделия до и после нанесения покрытия должна исключать возможность появления водородного охрупчивания. Водородное охрупчивание в высокопрочных стальных изделиях должно быть исключено, поэтому когда данное требование установлено потребителем, отсутствие водородного охрупчивания определяют в соответствии с требованиями настоящего стандарта.
Термодиффузионное цинковое покрытие точно повторяет контуры изделий, оно однородно по толщине на всей поверхности, включая изделия сложной формы и резьбовые соединения.
Термодиффузионное цинковое покрытие в основном состоит из железоцинковой -фазы переменного состава, содержащей до 10% железа.
В связи с присутствием на поверхности покрытия примеси железа при воздействии повышенной влажности или конденсата на поверхности оцинкованного изделия может появляться бурый налет, который не является признаком появления очагов коррозии основного металла. В целях сохранения декоративных свойств и дополнительного увеличения коррозионной стойкости детали, покрытые методом термодиффузионного цинкования, подвергают последующей дополнительной обработке поверхности. Кроме того, дополнительная обработка цинковых покрытий предназначена для того, чтобы замедлить или предотвратить образование белых продуктов коррозии на поверхностях, подвергаемых воздействию атмосфер с высокой влажностью, соленой воды, морских атмосфер или циклам конденсации и высыхания.
1. Область применения
Настоящий стандарт распространяется на защитные цинковые покрытия (далее - покрытия), наносимые методом термодиффузионной обработки в порошковых смесях, предназначенные для обеспечения коррозионной стойкости изделий, деталей и другой металлопродукции из стали, в том числе повышенной прочности, а также из чугуна и медных сплавов (далее - изделия), и устанавливает общие требования к покрытиям и методы контроля их качества.
Покрытие не рекомендуется применять на изделиях, которые при работе достигают температуры 370 °С и выше или контактируют с другими деталями, достигающими этих температур.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.008-82. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Термины и определения
ГОСТ 9.014-78. Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 9.032-74. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.054-75. Единая система защиты от коррозии и старения. Консервационные масла, смазки и ингибированные пленкообразующие нефтяные составы. Методы ускоренных испытаний защитной способности
ГОСТ 9.105-80. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Классификация и основные параметры методов окрашивания
ГОСТ 9.301-86. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.302-88 (ИСО 1463-82, ИСО 2064-80, ИСО 2106-82, ИСО 2128-76, ИСО 2177-85, ИСО 2360-82, ИСО 2361-82, ИСО 2819-80, ИСО 3497-76, ИСО 3543-81, ИСО 3613-80, ИСО 3882-86, ИСО 3892-80, ИСО 4516-80, ИСО 4518-80, ИСО 4522-1-85, ИСО 4522-2-85, ИСО 4524-1-85, ИСО 4524-3-85, ИСО 4524-5-85, ИСО 8401-86). Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 9.305-84. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Операции технологических процессов получения покрытий
ГОСТ 9.306-85. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения
ГОСТ 9.307-89. Единая система защиты от коррозии и старения. Покрытия цинковые горячие. Общие требования и методы контроля
ГОСТ 9.308-85. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы ускоренных коррозионных испытаний
ГОСТ 9.401-91. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов
ГОСТ 9.402-2004. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию
ГОСТ 9.407-84. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Метод оценки внешнего вида
ГОСТ 9.908-85. Единая система защиты от коррозии и старения. Металлы и сплавы. Методы определения показателей коррозии и коррозионной стойкости
ГОСТ 12.3.008-75. Система стандартов безопасности труда. Производство покрытий металлических и неметаллических неорганических. Общие требования безопасности
ГОСТ 1497-84 (ИСО 6892-84). Металлы. Методы испытаний на растяжение
ГОСТ 1759.4-87 (ИСО 898-1-78). Болты, винты и шпильки. Механические свойства и методы испытаний
ГОСТ 12601-76. Порошок цинковый. Технические условия
ГОСТ 16093-2004. Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 22356-77. Болты и гайки высокопрочные и шайбы. Общие технические условия
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Классификация и обозначение покрытий
3.1. Классы покрытий в зависимости от толщины цинкового покрытия определяют по таблице 1.
Таблица 1
Классы покрытий
-------------T---------------------------------------------------¬
¦ Класс ¦ Толщина покрытия, мкм, не менее ¦
¦ покрытия ¦ ¦
+------------+---------------------------------------------------+
¦1 ¦От 6 до 9 включ. ¦
¦2 ¦-"- 10 -"- 15 -"- ¦
¦3 ¦-"- 16 -"- 20 -"- ¦
¦4 ¦-"- 21 -"- 30 -"- ¦
¦5 ¦-"- 40 -"- 50 -"- ¦
+------------+---------------------------------------------------+
¦ Примечание. Толщина цинкового покрытия более 50 мкм - по¦
¦согласованию с потребителем. ¦
L-----------------------------------------------------------------
3.2. Тип покрытия - цинковое с фосфатированием (далее - покрытие).
Дополнительная обработка покрытия маслами, смазками, восковыми составами и другими средствами временной противокоррозионной защиты, кремнийсодержащими составами, лакокрасочными покрытиями - по согласованию с потребителем в зависимости от изделия конкретного типа и условий эксплуатации.
3.3. Обозначение покрытия - по ГОСТ 9.306. Термодиффузионное цинковое покрытие обозначают буквами "ТД". По согласованию с потребителем в обозначении дополнительно указывают класс покрытия по таблице 1.
4. Общие положения
4.1. Для получения качественного покрытия учитывают следующие основные факторы:
- основной металл изделия, его прочностные (механические) характеристики, наличие остаточных напряжений и требования к их снятию;
