Утвержден и введен в действие
Постановлением Госстандарта СССР
в декабре 1967 г.

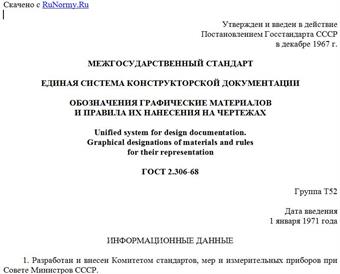

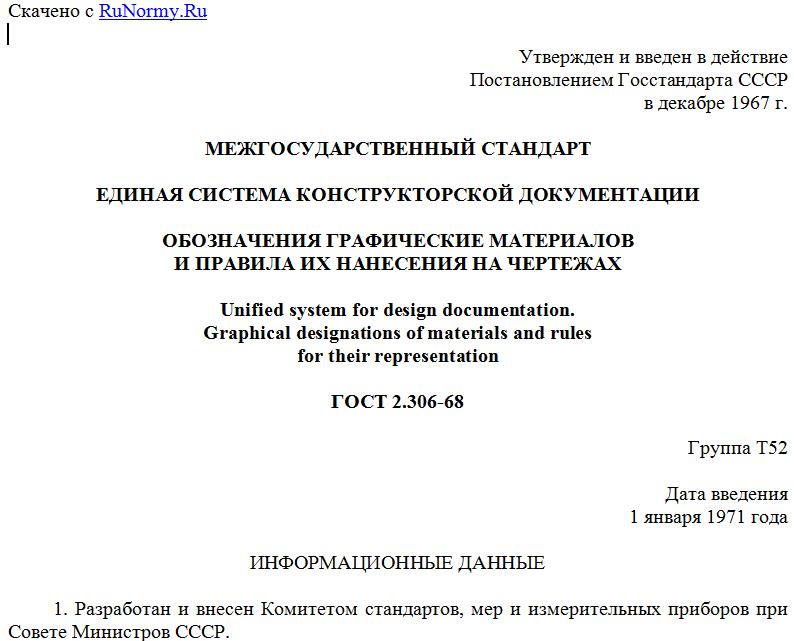

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ
И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ
Unified system for design documentation.
Graphical designations of materials and rules
for their representation
ГОСТ 2.306-68
Группа Т52
Дата введения
1 января 1971 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР.
Разработчики: В.Р. Верченко, Е.А. Панфилов, Ю.И. Степанов, Я.Г. Старожилец, Б.Я. Кабаков, Л.В. Матвеев, Н.И. Ермин, В.Н. Взоров, М.Г. Арановский.
2. Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.
3. Исключен с 1 сентября 2006 года. - Изменение N 4, введенное в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст.
4. Взамен ГОСТ 3455-59 и ГОСТ 11633-65.
5. Ссылочные нормативно-технические документы
---------------------------------------T--------------------------
Обозначение НТД, на который дана ссылка¦ Номер пункта
---------------------------------------+--------------------------
ГОСТ 21.501-93 ¦ 4
6. Издание (апрель 2000 г.) с Изменениями N 1, 2, 3, утвержденными в августе 1980 г., сентябре 1987 г., марте 1989 г. (ИУС 11-80, 12-87, 7-89).
1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.
(Измененная редакция, Изм. N 2).
1а. Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать черт. 1а.
Черт. 1а
(Введен дополнительно, Изм. N 1).
2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл. 1.
Таблица 1
-----------------------------------------------T------------------
Материал ¦ Обозначение
-----------------------------------------------+------------------
1. Металлы и твердые сплавы ¦ Рисунок
2. Неметаллические материалы, в том числе ¦ Рисунок
волокнистые монолитные и плитные ¦
(прессованные), за исключением указанных ниже ¦
3. Древесина ¦ Рисунок
4. Камень естественный ¦ Рисунок
5. Керамика и силикатные материалы для кладки¦ Рисунок
6. Бетон ¦ Рисунок
7. Стекло и другие светопрозрачные материалы ¦ Рисунок
8. Жидкости ¦ Рисунок
9. Грунт естественный ¦ Рисунок
Примечания. 1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.
2. Графическое обозначение п. 3 следует применять, когда нет необходимости указывать направление волокон.
3. Графическое обозначение п. 5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.
(Измененная редакция, Изм. N 1, 2).
Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.
3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на черт. 1.
а - сетка; б - засыпка
Черт. 1
4. При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.
Таблица 2
------------------------------------------T-----------------------
Материал ¦ Обозначение
------------------------------------------+-----------------------
1. Металлы ¦ Рисунок
2. Сталь рифленая ¦ Рисунок
3. Сталь просечная ¦ Рисунок
4. Кладка из кирпича строительного ¦ Рисунок
и специального, клинкера, керамики, ¦
терракоты, искусственного и естественного ¦
камней любой формы и т.п. ¦
5. Стекло ¦ Рисунок
Примечания. 1. (Исключено, Изм. N 1).
2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.
3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501.
4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.
5. Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура изображения (черт. 2а) или к его оси (черт. 2б), или к линиям рамки чертежа (черт. 2).
Черт. 2а
Черт. 2б
Черт. 2
Если линии штриховки, приведенные к линиям рамки чертежа под углом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60° (черт. 3 и 4).
Черт. 3
Черт. 4
Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.
(Измененная редакция, Изм. N 1).
6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.
(Измененная редакция, Изм. N 2).
