Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 августа 2006 г. N 170-ст

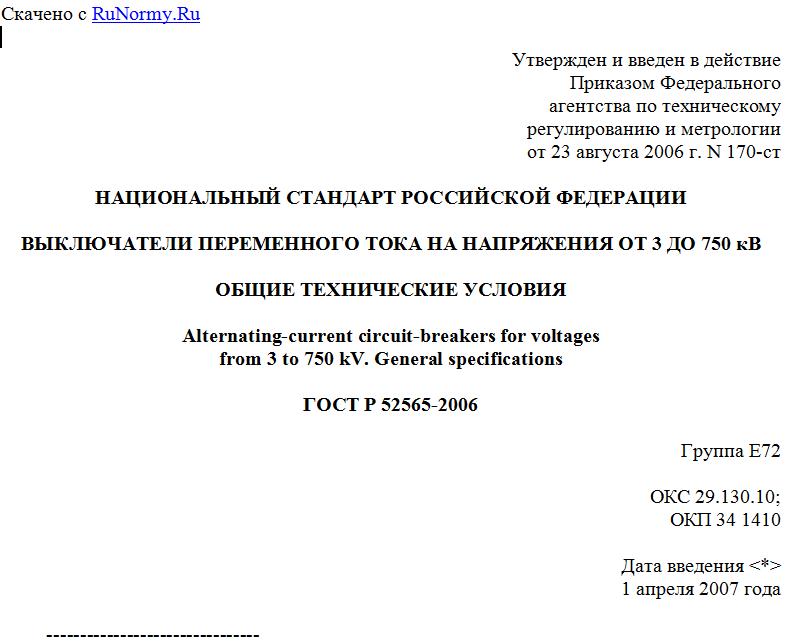

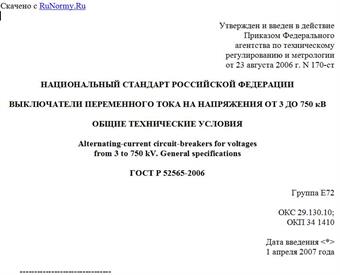

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВЫКЛЮЧАТЕЛИ ПЕРЕМЕННОГО ТОКА НА НАПРЯЖЕНИЯ ОТ 3 ДО 750 кВ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Alternating-current circuit-breakers for voltages
from 3 to 750 kV. General specifications
ГОСТ Р 52565-2006
Группа Е72
ОКС 29.130.10;
ОКП 34 1410
Дата введения <*>
1 апреля 2007 года
--------------------------------
<*> Для выключателей, разработанных до 1 января 2007 г., действует ГОСТ 687-78.
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан ОАО "Научно-исследовательский институт электроэнергетики" (ОАО "ВНИИЭ"), Государственным унитарным предприятием "Всероссийский электротехнический институт имени В.И. Ленина" (ГУП "ВЭИ").
2. Внесен Техническим комитетом по стандартизации ТК 37 "Электрооборудование для передачи, преобразования и распределения электроэнергии".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 23 августа 2006 г. N 170-ст.
4. В настоящем стандарте учтены основные нормативные положения следующих международных стандартов:
МЭК 62271-100:2001 "Коммутационная аппаратура и аппаратура управления высокого напряжения. Часть 100: Выключатели переменного тока высокого напряжения" (IEC 62271-100:2001 "High-voltage switchgear and controlgear. Part 100: High voltage alternating-current circuit-breakers");
МЭК 60694:1996 "Общие требования для стандартов на коммутационную аппаратуру и аппаратуру управления высокого напряжения" (IEC 60694:1996 "Common specification for high-voltage switchgear and controlgear standards").
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а тексты изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на выключатели (включая их приводы), предназначенные для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частотой 50 Гц номинальным напряжением от 3 до 750 кВ включительно.
Стандарт не распространяется на выключатели специальных исполнений, предназначенные для:
- работы в опасных в отношении пожара или взрыва помещениях (например в газовых шахтах);
- частых коммутационных операций (например для электротермических установок);
- передвижных электроустановок (например для электровозов, экскаваторов);
- судовых энергетических установок.
Стандарт не устанавливает специальных требований к выключателям, предназначенным для работы в условиях повышенной сейсмичности. Сведения о сейсмостойкости таких выключателей следует приводить в технических условиях на выключатели конкретных типов (далее ТУ) и эксплуатационных документах.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р ИСО 9001-2001. Системы менеджмента качества. Требования
ГОСТ 2.601-2006. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 12.2.007.3-75. Система стандартов безопасности труда. Электротехнические устройства на напряжение свыше 1000 В. Требования безопасности
ГОСТ 183-74. Машины электрические вращающиеся. Общие технические условия
ГОСТ 982-80. Масла трансформаторные. Технические условия
ГОСТ 1516.2-97. Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Общие методы испытаний электрической прочности изоляции
ГОСТ 1516.3-96. Электрооборудование переменного тока на напряжение от 1 до 750 кВ. Требования к электрической прочности изоляции
ГОСТ 10121-76. Масло трансформаторное селективной очистки. Технические условия
ГОСТ 2991-85. Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 7746-2001. Трансформаторы тока. Общие технические условия
ГОСТ 8024-90. Аппараты и электротехнические устройства переменного тока на напряжение свыше 1000 В. Нормы нагрева при продолжительном режиме работы и методы испытаний
ГОСТ 9920-89. Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции
ГОСТ 10198-91. Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия
ГОСТ 10434-82. Соединения контактные электрические. Классификация. Общие технические требования
ГОСТ 12969-67. Таблички для машин и приборов. Технические требования
ГОСТ 12971-67. Таблички прямоугольные для машин и приборов. Размеры
ГОСТ 14192-96. Маркировка грузов
ГОСТ 14254-96. Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категория, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15543.1-89. Изделия электротехнические. Общие требования в части стойкости к климатическим внешним воздействующим факторам
ГОСТ 16962.1-89. Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам
ГОСТ 16962.2-90. Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам
ГОСТ 17412-72. Изделия электротехнические для районов с холодным климатом. Технические требования, приемка и методы испытаний
ГОСТ 17516.1-90. Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам
ГОСТ 17703-72. Аппараты электрические коммутационные. Основные понятия. Термины и определения
ГОСТ 18311-80. Изделия электротехнические. Термины и определения основных понятий
ГОСТ 21130-75. Изделия электротехнические. Зажимы заземляющие и знаки заземления
ГОСТ 21242-75. Выводы контактные электротехнических устройств плоские и штыревые. Основные размеры
ГОСТ 24753-81. Выводы контактные электротехнических устройств. Общие технические требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения, обозначения и сокращения
3.1. Термины, применяемые в настоящем стандарте, приведены в Приложении А.
3.2. Обозначения и сокращения, применяемые в настоящем стандарте, приведены в Приложении Б.
4. Классификация
4.1. Выключатели подразделяют по следующим основным признакам.
4.1.1. По роду установки для работы:
- в помещениях (категории размещения 2, 3, 4);
- на открытом воздухе (категория размещения 1);
- в металлических оболочках комплектных распределительных устройств (КРУ), устанавливаемых в помещениях (категории размещения 2, 3, 4) и на открытом воздухе (категория размещения 2).
Категории размещения указаны в соответствии с ГОСТ 15150.
4.1.2. По принципу устройства (виды):
- газовые - элегазовые, с другими газами или газовыми смесями;
- вакуумные;
- воздушные;
- масляные;
- электромагнитные.
4.1.3. По размещению дугогасительного устройства:
- с дугогасительными устройствами, расположенными в заземленном корпусе (баке) - баковые выключатели;
- с дугогасительными устройствами, расположенными в корпусе (баке), находящемся под напряжением, - колонковые или подвесные выключатели.
4.1.4. По конструктивной связи между полюсами:
а) трехполюсное исполнение:
- с тремя полюсами в общем кожухе;
- с тремя полюсами на общем основании (фиксированное междуполюсное расстояние);
б) однополюсное исполнение - с полюсами на отдельных основаниях (нефиксированное междуполюсное расстояние).
4.1.5. По функциональной связи между полюсами:
- с функционально независимыми полюсами (на каждый полюс отдельный привод, отдельный дутьевой клапан и др.);
- с функционально зависимыми полюсами (на три полюса общий привод, общий дутьевой клапан и др.).
4.1.6. По виду привода в зависимости от рода энергии, используемой в процессе оперирования:
- с приводом зависимого действия - электромагнитным, электродвигательным, непосредственно использующим электрическую энергию постоянного, переменного или выпрямленного тока;
