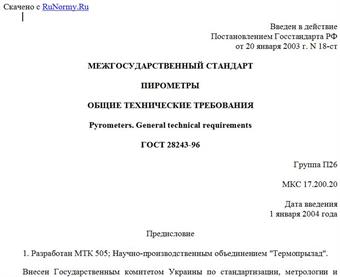

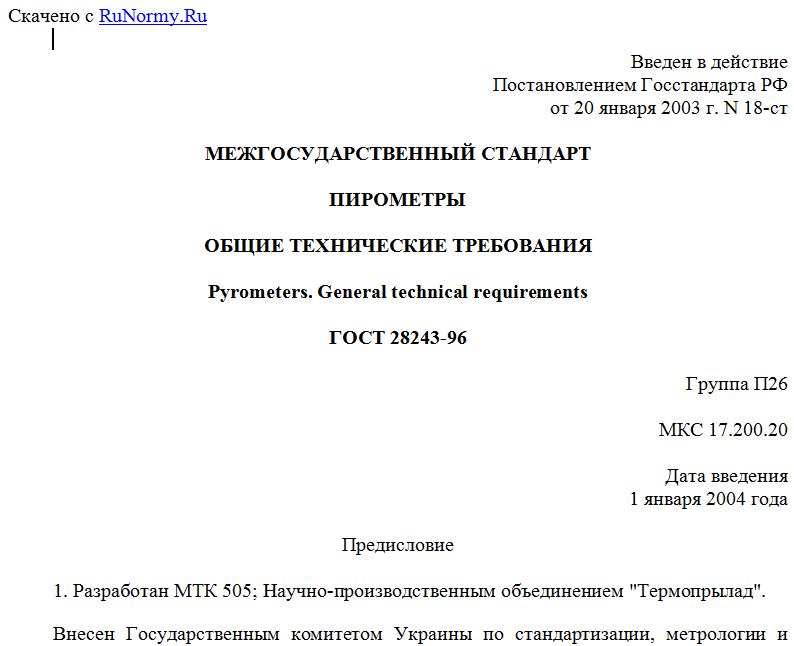

Введен в действие
Постановлением Госстандарта РФ
от 20 января 2003 г. N 18-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПИРОМЕТРЫ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Pyrometers. General technical requirements
ГОСТ 28243-96
Группа П26
МКС 17.200.20
Дата введения
1 января 2004 года
Предисловие
1. Разработан МТК 505; Научно-производственным объединением "Термопрылад".
Внесен Государственным комитетом Украины по стандартизации, метрологии и сертификации.
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 9 от 12 апреля 1996 г.).
За принятие проголосовали:
Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Республика Беларусь Республика Казахстан Республика Молдова Российская Федерация Республика Таджикистан Туркменистан Республика Узбекистан Украина Кыргызстан Азгосстандарт Госстандарт Республики Беларусь Госстандарт Республики Казахстан Молдовастандарт Госстандарт России Таджикгосстандарт Главгосинспекция Туркменистана Узгосстандарт Госстандарт Украины Кыргызстандарт
3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 20 января 2003 г. N 18-ст межгосударственный стандарт ГОСТ 28243-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2004 г.
4. Взамен ГОСТ 28243-89.
1. Область применения
Настоящий стандарт распространяется на промышленные пирометры и преобразователи пирометрические спектрального отношения, полного и частичного излучения (далее - пирометры), предназначенные для бесконтактного измерения температуры в пределах от минус 50 до плюс 4000 °C в диапазоне длин волн от 0,3 до 40 мкм.
Стандарт не распространяется на монохроматические пирометры с исчезающей нитью.
Требования пунктов 5.1, 5.2 (в части погрешности), 5.3.1, 5.3.3, 5.3.4, 5.10 настоящего стандарта являются обязательными, а требования остальных пунктов - рекомендуемыми.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.2.007.0-75. Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.3.019-80. Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности
ГОСТ 26.011-80. Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ 26.013-81. Средства измерений и автоматизации. Сигналы электрические с дискретным изменением параметров входные и выходные
ГОСТ 12997-84. Изделия ГСП. Общие технические условия
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 18953-73. Источники питания электрические ГСП. Общие технические условия
ГОСТ 27883-88. Средства измерения и управления технологическими процессами. Надежность. Общие требования и методы испытаний.
3. Определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
Пирометр: средство (совокупность средств) измерений температуры по тепловому электромагнитному излучению, предназначенное для выработки сигнала измерительной информации в форме, удобной для непосредственного восприятия наблюдателем. Конструктивно пирометр может представлять собой совокупность пирометрического преобразователя и устройства отображения информации в аналоговой или цифровой форме.
Пирометрический преобразователь: средство измерения температуры по тепловому электромагнитному излучению, предназначенное для выработки сигнала измерительной информации в форме, удобной для передачи, дальнейшего преобразования, обработки и (или) хранения, но не поддающейся непосредственному восприятию наблюдателем. Конструктивно пирометрический преобразователь представляет собой совокупность первичного пирометрического преобразователя (датчика), необходимых электронных и вспомогательных устройств.
Пирометр частичного излучения: пирометр, действие которого основано на использовании зависимости энергетической яркости излучателя от температуры в ограниченном интервале длин волн.
Пирометр полного излучения: пирометр, действие которого основано на использовании зависимости интегральной энергетической яркости излучателя от температуры, описываемой для "абсолютно черного тела" с достаточным приближением закона Стефана-Больцмана.
Пирометр спектрального отношения: пирометр, действие которого основано на зависимости отношений энергетических яркостей в двух или нескольких спектральных интервалах от температуры тела.
Первичный пирометрический преобразователь: часть пирометра, в котором непосредственно осуществляется преобразование энергии излучения в сигнал измерительной информации.
Время установления показаний (выходных сигналов): время, которое отсчитывается от момента скачкообразного изменения потока излучения, попадающего в объектив пирометра, до момента, когда его выходной сигнал достигает установленного значения с допускаемым отклонением 2%.
Показатель визирования: отношение минимального диаметра круга в плоскости излучателя, перпендикулярной к оптической оси пирометра, к расстоянию от него до переднего среза объектива.
Инструментальная погрешность пирометра: составляющая основной погрешности пирометра, обусловленная собственными метрологическими свойствами пирометра, которая оценивается при нормальных условиях и не связана с погрешностью образцовой меры, по которой производится градуировка или поверка пирометра.
4. Классификация
4.1. По принципу действия пирометры подразделяют на:
- пирометры полного излучения;
- пирометры частичного излучения;
- пирометры спектрального отношения.
4.2. По конструктивному исполнению пирометры подразделяют на:
- стационарные;
- переносные;
- комбинированные.
4.3. По числу диапазонов измерений пирометры подразделяют на:
- однодиапазонные;
- многодиапазонные.
4.4. По числу каналов измерений пирометры подразделяют на:
- одноканальные;
- многоканальные.
4.5. По виду выходного сигнала пирометры подразделяют на:
- аналоговые;
- дискретные.
4.6. В зависимости от воздействия окружающей среды пирометры подразделяют на исполнения по ГОСТ 12997, ГОСТ 15150.
4.7. По устойчивости к механическим воздействиям пирометры подразделяют на исполнения по ГОСТ 12997.
5. Технические требования
5.1. Пирометры следует изготавливать в соответствии с требованиями настоящего стандарта, технических условий на пирометры конкретных типов по рабочим чертежам, утвержденным в установленном порядке.
5.2. Основные показатели пирометров при нормальных условиях должны соответствовать требованиям, приведенным в таблице 1.
Таблица 1
--------------T--------------------------------T--------------------------¬
¦Наименование ¦ Наименование показателя, ¦ Значение показателя ¦
¦ подгруппы ¦ размерность ¦ ¦
¦ однородной ¦ ¦ ¦
¦ продукции ¦ ¦ ¦
+-------------+--------------------------------+--------------------------+
¦ Пирометры ¦ Диапазон измерения температуры,¦От минус 50 до плюс 2500 ¦
¦полного ¦°C ¦ ¦
¦излучения ¦ Предел допускаемой основной ¦ ¦
¦ ¦погрешности пирометра ¦ ¦
¦ ¦для измерения температуры: ¦ ¦
¦ ¦ до 400 °C, °C ¦+/- 4,0; +/- 6,0; +/- 8,0 ¦
¦ ¦ св. 400 °C, % ¦+/- 0,5; +/- 1,0; +/- 1,5;¦
¦ ¦ ¦+/- 2,0 ¦
