Утвержден и введен в действие
Постановлением Госстандарта РФ
от 22 января 2004 г. N 29-ст

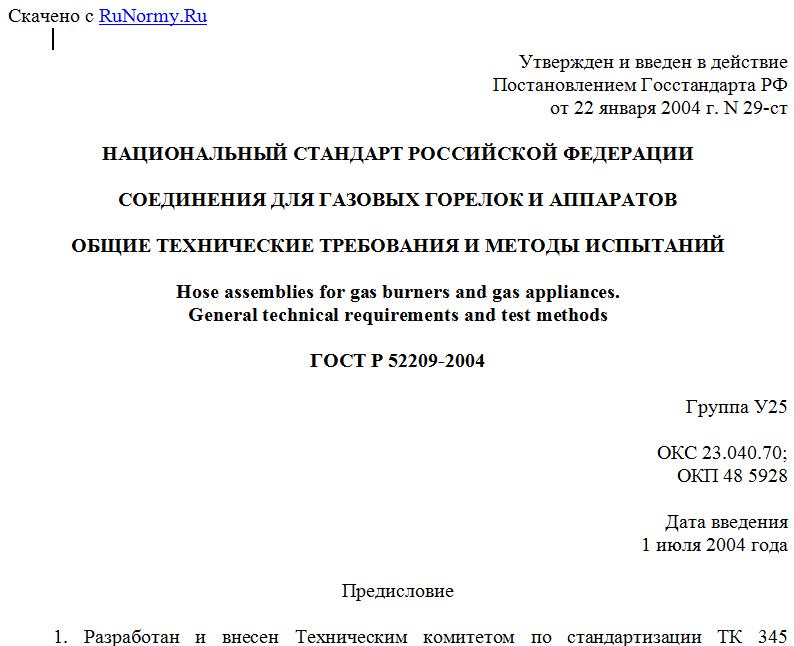

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СОЕДИНЕНИЯ ДЛЯ ГАЗОВЫХ ГОРЕЛОК И АППАРАТОВ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Hose assemblies for gas burners and gas appliances.
General technical requirements and test methods
ГОСТ Р 52209-2004
Группа У25
ОКС 23.040.70;
ОКП 48 5928
Дата введения
1 июля 2004 года
Предисловие
1. Разработан и внесен Техническим комитетом по стандартизации ТК 345 "Аппаратура бытовая, работающая на жидком, твердом и газообразном видах топлива".
2. Утвержден и введен в действие Постановлением Госстандарта России от 22 января 2004 г. N 29-ст.
3. Настоящий стандарт представляет собой аутентичный текст стандарта DIN 3384:1998-05 "Газовые гибкие шланги из нержавеющей стали. Технические требования. Требования безопасности. Методы испытаний".
4. Введен впервые.
1. Общие положения
1.1. Область применения
Настоящий стандарт распространяется на соединения для газовых горелок и аппаратов (далее - газовые шланги) из нержавеющей стали для подсоединения газовых аппаратов к трубопроводам, уложенным не под землей с условным номинальным проходом (номинальным размером) до DN 300 по ГОСТ 28338 и максимальным рабочим давлением до PN 16 по ГОСТ 26349, устанавливает общие технические требования и методы испытаний газовых шлангов.
1.2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 380-94. Сталь углеродистая обыкновенного качества. Марки
ГОСТ 613-79. Бронзы оловянные литейные. Марки
ГОСТ 617-90. Трубы медные. Технические условия
ГОСТ 859-2001. Медь. Марки
ГОСТ 1050-88. Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 1051-73. Прокат калиброванный. Общие технические условия
ГОСТ 1412-85. Чугун с пластинчатым графитом для отливок. Марки
ГОСТ 1414-75. Прокат из конструкционной стали высокой обрабатываемости резанием. Технические условия
ГОСТ 2839-80. Ключи гаечные с открытым зевом двусторонние. Конструкция и размеры
ГОСТ 2841-80 (ИСО 4229-77). Ключи гаечные с открытым зевом односторонние. Конструкция и размеры
ГОСТ 3262-75. Трубы стальные водогазопроводные. Технические условия
ГОСТ 4543-71. Прокат из легированной конструкционной стали. Технические условия
ГОСТ 4784-97. Алюминий и сплавы алюминиевые деформируемые. Марки
ГОСТ 4986-79. Лента холоднокатаная из коррозионно-стойкой и жаростойкой стали. Технические условия
ГОСТ 5542-87. Газы горючие природные для промышленного и коммунально-бытового назначения. Технические условия
ГОСТ 5582-75. Прокат тонколистовой коррозионно-стойкий, жаростойкий и жаропрочный. Технические условия
ГОСТ 5632-72. Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки
ГОСТ 5949-75. Сталь сортовая и калиброванная коррозионно-стойкая, жаростойкая и жаропрочная. Технические требования
ГОСТ 6111-52. Резьба коническая дюймовая с углом профиля 60°
ГОСТ 6211-81. Основные нормы взаимозаменяемости. Резьба трубная коническая
ГОСТ 6357-81. Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 8560-78. Прокат калиброванный шестигранный. Сортамент
ГОСТ 8732-78. Трубы стальные бесшовные горячедеформированные. Сортамент
ГОСТ 8734-75. Трубы стальные бесшовные холоднодеформированные. Сортамент
ГОСТ 9941-81. Трубы бесшовные холодно- и теплодеформированные из коррозионно-стойкой стали. Технические условия
ГОСТ 12815-80. Фланцы арматуры, соединительных частей и трубопроводов на от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Типы. Присоединительные размеры и размеры уплотнительных поверхностей
ГОСТ 12822-80. Фланцы стальные свободные на приварном кольце от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры
ГОСТ 13955-74. Резьбовая часть арматуры для соединений трубопроводов по наружному конусу. Конструкция и размеры
ГОСТ 13977-74. Соединение трубопроводов по наружному конусу. Технические условия
ГОСТ 15527-70. Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки
ГОСТ 16037-80. Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры
ГОСТ 16039-70. Резьбовая часть арматуры для соединений трубопроводов по внутреннему конусу. Конструкция и размеры
ГОСТ 16040-70. Ниппели полусферические припайные для соединений трубопроводов по внутреннему конусу. Конструкция и размеры
ГОСТ 16042-70. Ниппели полусферические приварные для соединений трубопроводов по внутреннему конусу. Конструкция и размеры
ГОСТ 16044-70. Штуцера припайные для соединений трубопроводов по внутреннему конусу. Конструкция и размеры
ГОСТ 16045-70. Штуцера приварные для соединений трубопроводов по внутреннему конусу. Конструкция и размеры
ГОСТ 16046-70. Гайки накидные полусферических ниппелей для соединений трубопроводов по внутреннему конусу. Конструкция и размеры
ГОСТ 16078-70. Соединения трубопроводов по внутреннему конусу. Технические требования
ГОСТ 17711-93. Сплавы медно-цинковые (латуни) литейные. Марки
ГОСТ 18143-72. Проволока из высоколегированной коррозионно-стойкой и жаростойкой стали. Технические условия
ГОСТ 18175-78. Бронзы безоловянные, обрабатываемые давлением. Марки
ГОСТ 20448-90. Газы углеводородные сжиженные топливные для коммунально-бытового потребления. Технические условия
ГОСТ 24072-80. Соединения трубопроводов с врезающимся кольцом проходные. Конструкция
ГОСТ 24705-81. Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 26349-84. Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды
ГОСТ 28338-89 (ИСО 6708-80). Соединения трубопроводов и арматура. Проходы условные (размеры номинальные). Ряды. Основные размеры.
1.3. Определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
1.3.1. Конструктивный ряд типовых газовых шлангов: состоит из газовых шлангов различных условных размеров с гомогенными признаками конструкции газовых шлангов.
Принадлежность условного прохода к конструктивному ряду утверждается производителем конструктивного ряда, при этом могут изменяться условное давление и условный размер.
Газовый шланг одного конструктивного ряда имеет один и тот же условный размер, может быть с (или) без оплетки, с различными присоединительными элементами и различным исполнением газовых шлангов.
1.3.2. Газовый шланг: состоит из газового шланга с двумя присоединительными частями, при необходимости с оплеткой и (или) оболочкой.
1.3.3. Газовый шланг: шланг, выполненный из гибкой газопроводящей нержавеющей стали.
1.3.4. Присоединительная часть газового шланга: устройство, которое жестко закреплено с одной стороны с концом шланга и, при необходимости, с оплеткой, а с другой стороны обеспечивает дееспособную связь с трубопроводной системой.
1.3.5. Оплетка газового шланга: оборудование для защиты газового шланга от недопустимого растяжения.
1.3.6. Оболочка газового шланга: оборудование для защиты газового шланга и, при необходимости, оплетки против внешних повреждений или загрязнения.
1.3.7. Минимальный радиус изгиба газового шланга: радиус, указанный производителем, относящийся к оси газового шланга, по которой может быть присоединен газовый шланг.
1.4. Единицы измерения
1.4.1. Размеры
Все размеры указаны в миллиметрах.
1.4.2. Все статические избыточные давления относительно атмосферного давления приведены в паскалях (Па) или килопаскалях (кПа).
2. Технические требования и требования безопасности
2.1. Условное давление выбирают из следующего ряда: PN 1; PN 4; PN 16.
2.2. Материалы
2.2.1. Общие сведения
Качество материалов, а также форма и расчет конструктивных элементов должны обеспечивать безопасность газового шланга при монтаже и эксплуатации, указанных производителем при комбинации длительных механических, химических и тепловых нагрузок в течение всего срока эксплуатации.
Другие материалы, кроме упомянутых в 2.2.2 - 2.2.4, допускается использовать только в том случае, если они, по меньшей мере, равноценны по свойствам с основным обрабатываемым материалом, а равноценность вышеуказанных материалов подтверждена испытаниями. Асбест как материал для прокладок не допускается.
2.2.2. Газовые шланги и оплетка
Для изготовления газового шланга следует использовать ленту из аустенитной стали марки 12Х18Н10Т по ГОСТ 4986, оплетку изготавливают из проволоки 12Х18Н10Т по ГОСТ 18143.
2.2.3. Присоединительные части
Для изготовления присоединительных свариваемых частей следует использовать:
а) трубу из стали марки 35 по ГОСТ 8732 или ГОСТ 8734,
трубу из стали марки 12Х18Н10Т по ГОСТ 9941,
сталь марок 10, 20, по ГОСТ 1050,
углеродистую сталь обыкновенного качества марок ВСт 3кп, ВСт 3пс по ГОСТ 380;
б) сталь марки 45 по ГОСТ 1051;
в) аустенитную сталь марки 12Х18Н10Т по ГОСТ 5582 или марки 10Х17Н13М3Т по ГОСТ 5632;
г) для изготовления присоединительных частей, которые не свариваются, следует использовать:
ковкий чугун марок Сч 30, Сч 35 по ГОСТ 1412,
сталь марок 25, 35, 45 по ГОСТ 1050,
сталь марки 15Х18Н12С4ТЮ по ГОСТ 5632,
сталь марки 14Х17Н2 по ГОСТ 5949,
автоматную сталь марок А 11, А 12, А 20, А 40, АС 35Г2 по ГОСТ 1414,
медь марок М2 или М3 по ГОСТ 859,
медноцинковый сплав (латуни) марок ЛЦ40Сд по ГОСТ 17711; Л 63 по ГОСТ 15527 и ЛМц58-2 по ГОСТ 15527,
бронзовые сплавы марок БрОЗЦ12С5 по ГОСТ 613; БрАЖНМц 9-2 и БрАЖМц 10-3-1,5 по ГОСТ 18175,
алюминиевые сплавы марок Д1 и АК 4 по ГОСТ 21488; Амг2М по ГОСТ 4784.
2.2.4. Уплотнительные прокладки
Материалы прокладок выбирают в зависимости от проводимых сред и рабочих давлений по чертежам и техническим условиям.
