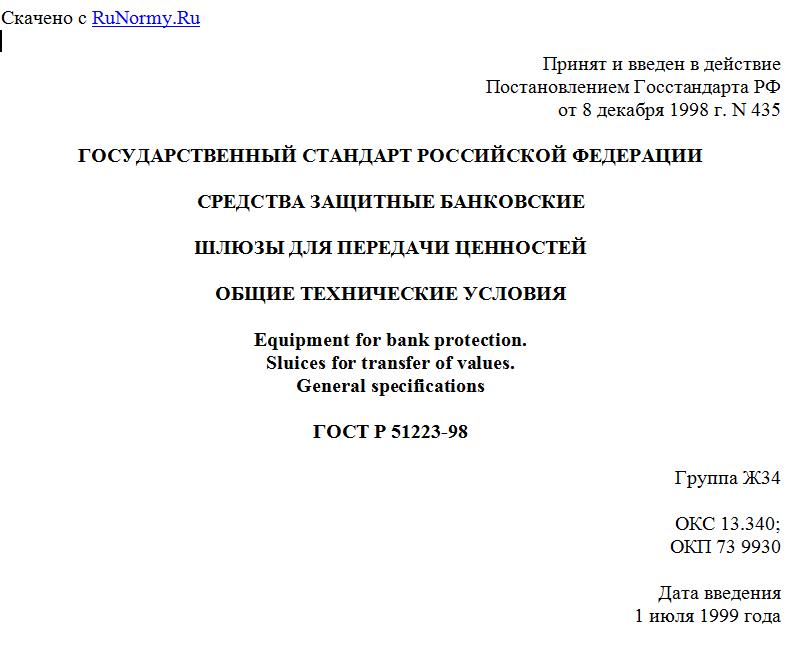

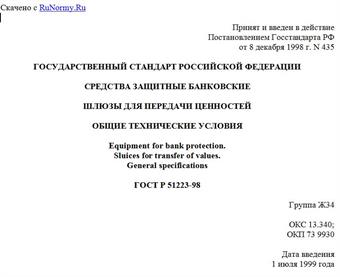

Принят и введен в действие
Постановлением Госстандарта РФ
от 8 декабря 1998 г. N 435
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СРЕДСТВА ЗАЩИТНЫЕ БАНКОВСКИЕ
ШЛЮЗЫ ДЛЯ ПЕРЕДАЧИ ЦЕННОСТЕЙ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Equipment for bank protection.
Sluices for transfer of values.
General specifications
ГОСТ Р 51223-98
Группа Ж34
ОКС 13.340;
ОКП 73 9930
Дата введения
1 июля 1999 года
Предисловие
1. Разработан Закрытым акционерным обществом "ОСИМЗ", Открытым акционерным обществом Научно-исследовательский институт стали (ОАО НИИ Стали), Государственным учреждением Научно-производственное объединение "Спецтехника и связь" МВД России, Некоммерческим партнерством Ржевский научно-исследовательский испытательный сертификационный центр (НП РНИИСЦ), Общественным учреждением Региональный сертификационный центр "Опытное", ВНИИСтандарт, в.ч. 33491.
Внесен Техническим комитетом по стандартизации ТК 391 "Стандартизация в области стойкости изделий и материалов к специальным средствам воздействия".
2. Принят и введен в действие Постановлением Госстандарта России от 8 декабря 1998 г. N 435.
3. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на банковские защитные шлюзы (далее - шлюзы), предназначенные для обеспечения безопасности персонала банка, банковской деятельности и сохранности ценностей.
Требования стандарта могут быть использованы в качестве базовых при организации страховой защиты банковской системы Российской Федерации и для целей сертификации.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.601-95. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9.032-74. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.301-86. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.303-84. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 9.402-80. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей перед окрашиванием
ГОСТ 12.2.007.0-75. ССБТ. Изделия электротехнические. Общие требования безопасности
ГОСТ 166-89. Штангенциркули. Технические условия
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 535-88. Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия
ГОСТ 3242-79. Соединения сварные. Методы контроля качества
ГОСТ 5264-80. Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 8645-68. Трубы стальные прямоугольные. Сортамент
ГОСТ 9467-75. Электроды покрытые металлические для ручной сварки конструкционных и теплоустойчивых сталей. Типы
ГОСТ 13837-79. Динамометры общего назначения. Технические условия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 14637-89. Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16523-97. Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия
ГОСТ 23170-78. Упаковка для изделий машиностроения. Общие требования
ГОСТ 23852-79. Покрытия лакокрасочные. Общие требования к выбору по декоративным свойствам
ГОСТ 24297-87. Входной контроль продукции. Основные положения
ГОСТ 27570.0-87 (МЭК 335-1-76) Безопасность бытовых и аналогичных электрических приборов. Общие требования и методы испытаний
ГОСТ Р 50862-96. Сейфы и хранилища ценностей. Требования и методы испытаний на устойчивость к взлому и огнестойкость
ГОСТ Р 51110-97. Средства защитные банковские. Общие технические требования
ГОСТ Р 51111-97. Средства защитные банковские. Правила приемки и методы испытаний
ГОСТ Р 51112-97. Средства защитные банковские. Требования по пулестойкости и методы испытаний
ГОСТ Р 51113-97. Средства защитные банковские. Требования по устойчивости к взлому и методы испытаний
ГОСТ Р 51136-98. Стекла защитные многослойные. Общие технические условия
ГОСТ Р 51221-98. Средства защитные банковские. Термины и определения.
3. Определения
В настоящем стандарте применяют термины, установленные в ГОСТ Р 51221.
4. Классификация и основные размеры
4.1. Шлюзы классифицируют:
- по конструктивному исполнению;
- по защитным свойствам.
4.1.1. По конструктивному исполнению шлюзы подразделяют:
- с неподвижной внутренней камерой;
- с поворотной камерой;
- с выдвижной внутренней камерой;
- с защитным остеклением;
- с приборным контролем;
- комбинированные.
4.1.2. По защитным свойствам шлюзы подразделяют:
- пулестойкие;
- устойчивые к взлому;
- комплексной защиты.
4.2. Габаритные размеры полезного (внутреннего) объема камеры шлюза (высота х ширина х длина) должны быть не менее 400 х 350 х 700 мм.
Конструктивные размеры шлюза устанавливаются в нормативной документации на конкретное изделие.
5. Общие технические требования
5.1. Характеристики
5.1.1. Шлюзы должны быть разработаны и изготовлены в соответствии с требованиями ГОСТ Р 51110, настоящего стандарта и технических условий на шлюзы конкретного типа по нормативной документации, утвержденной в установленном порядке.
5.1.2. Шлюзы должны изготавливаться в климатическом исполнении УХЛ по ГОСТ 15150, а категории размещения устанавливаются в нормативном документе на конкретное изделие в зависимости от места размещения шлюза.
5.2. Требования по защитным свойствам
5.2.1. Общие требования по пулестойкости шлюзов - в соответствии с ГОСТ Р 51112. Класс защиты - по приложению А ГОСТ Р 51112 и нормативной документации на конкретное изделие.
5.2.2. Общие требования на устойчивость к взлому - по ГОСТ Р 51113. Классы устойчивости шлюза к взлому - по таблице 1 ГОСТ Р 51113.
5.3. Требования надежности
5.3.1. Требования к надежности шлюза - по ГОСТ Р 51110.
5.3.2. В шлюзах с запирающими механизмами должен быть предусмотрен аварийный режим открывания-закрывания.
5.4. Требования по эргономике
5.4.1. Усилие, прикладываемое к двери, поворотной или подвижной камере шлюза, должно быть не более 40 Н.
5.4.2. Наружная поверхность шлюза должна быть без повреждений и вмятин. Поверхности, соприкасающиеся с руками, не должны иметь заусенцев и острых кромок.
5.5. Конструктивные требования
5.5.1. Общие конструктивные требования - по ГОСТ Р 51110.
5.5.2. Конструкция шлюза должна обеспечивать возможность постоянного наблюдения за его содержимым непосредственно через пулестойкое стекло или с помощью приборов.
Требование к пулестойкому стеклу, входящему в комплект шлюза, - по ГОСТ Р 51136.
5.5.3. Шлюз с неподвижной внутренней камерой должен иметь со стороны клиента и персонала закрываемые проемы для манипуляций с ценностями.
Двери шлюза должны быть оборудованы механическими или электромеханическими запирающими механизмами, обеспечивающими только поочередное открывание-закрывание дверей по одной из схем: "передняя дверь открыта, задняя закрыта", "обе двери закрыты", "передняя дверь закрыта, задняя открыта". Механизм управления положениями дверей должен находиться со стороны персонала.
5.5.4. Шлюз с поворотной камерой должен иметь проем для укладывания (выемки) ценностей и пулестойкое стекло.
Шлюз с поворотной камерой может иметь электропривод.
Узел вращения шлюза должен быть снабжен механизмом стопорения при нахождении проема в положениях "к клиенту" и "к персоналу". Механизм управления должен находиться со стороны персонала.
