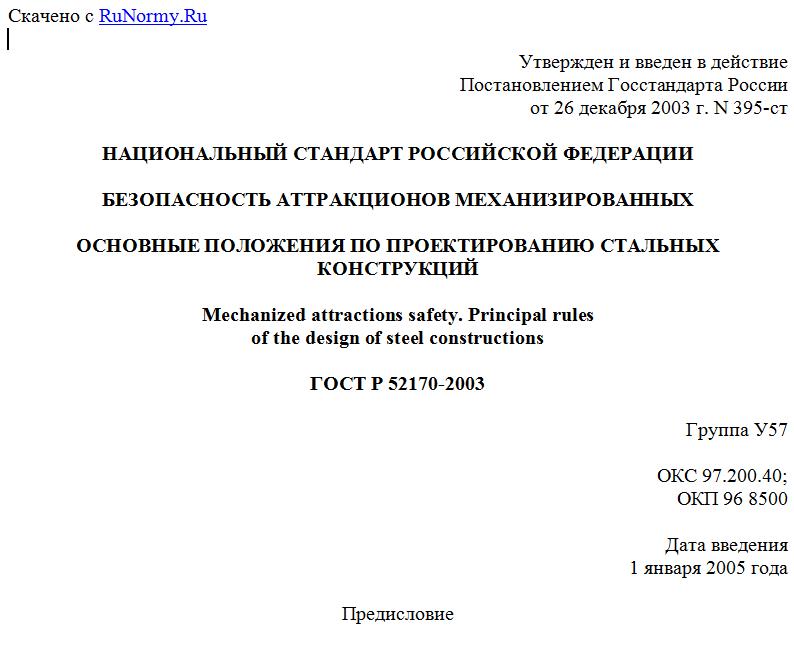

Утвержден и введен в действие
Постановлением Госстандарта России
от 26 декабря 2003 г. N 395-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БЕЗОПАСНОСТЬ АТТРАКЦИОНОВ МЕХАНИЗИРОВАННЫХ
ОСНОВНЫЕ ПОЛОЖЕНИЯ ПО ПРОЕКТИРОВАНИЮ СТАЛЬНЫХ КОНСТРУКЦИЙ
Mechanized attractions safety. Principal rules
of the design of steel constructions
ГОСТ Р 52170-2003
Группа У57
ОКС 97.200.40;
ОКП 96 8500
Дата введения
1 января 2005 года
Предисловие
1. Разработан Российской ассоциацией парков и производителей аттракционов, включающей рабочую группу специалистов конструкторского бюро "Мир" и ЦНИИСК им. Кучеренко.
Внесен Техническим комитетом по стандартизации ТК 427 "Аттракционы и другие устройства для развлечений".
2. Утвержден и введен в действие Постановлением Госстандарта России от 26 декабря 2003 г. N 395-ст.
3. Настоящий стандарт гармонизирован с европейским стандартом pr EN 13814 "Fairground and amusement park machinery and structures - Safety" ("Механизмы и конструкции передвижных и стационарных парков. Безопасность"), а также разработан с учетом основных нормативных положений немецкого стандарта DIN 15018-1:1984 "Cranes. Steel structures. Verification and analyses" ("Краны. Стальные конструкции. Расчеты и проверка") и ENV 1991-2-4:1994 "Eurocode 1: Basis of design and actions on structures. Part 2-4: Wind actions" ("Основные положения проектирования и ветровые воздействия на сооружения") (см. Приложение А).
4. Введен впервые.
Введение
Настоящий стандарт разработан с целью нормативного обеспечения безопасности посетителей и обслуживающего персонала аттракционов и других устройств для развлечений на стадии проектирования стальных конструкций аттракционов.
Настоящий стандарт является стандартом типа C по ГОСТ ЕН 1070.
1. Область применения
Настоящий стандарт устанавливает правила проектирования стальных конструкций механизированных аттракционов, обеспечивающие снижение до необходимого уровня риска основных значительных механических опасностей: пластического и усталостного разрушений, потери устойчивости формы и положения, достижения предельных прогибов и перемещений. Стандарт распространяется на стальные конструкции каруселей, колес обозрения, катальных гор, вращающихся платформ и др. (далее - конструкции), используемых для постоянного и временного, в том числе повторного, применения, эксплуатируемых при температуре наружного воздуха не более плюс 50 °C и не менее минус 20 °C.
Настоящий стандарт не распространяется на конструкции аттракционов, которые изготовлены до введения его в действие.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 27.002-89. Надежность в технике. Основные понятия. Термины и определения
ГОСТ 380-94. Сталь углеродистая обыкновенного качества. Марки
ГОСТ 535-88. Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия
ГОСТ 1050-88. Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ ЕН 1070-2003. Безопасность оборудования. Термины и определения
ГОСТ 1759.0-87. Болты, винты, шпильки и гайки. Технические условия
ГОСТ 1759.1-82. Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей
ГОСТ 1759.4-87 (ИСО 898-1-78). Болты, винты и шпильки. Механические свойства и методы испытаний
ГОСТ 1759.5-87 (ИСО 898-2-80). Гайки. Механические свойства и методы испытаний
ГОСТ 2246-70. Проволока стальная сварочная. Технические условия
ГОСТ 3241-91 (ИСО 3108-74). Канаты стальные. Технические условия
ГОСТ 4543-71. Прокат из легированной конструкционной стали. Технические условия
ГОСТ 5264-80. Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 8050-85. Двуокись углерода газообразная и жидкая. Технические условия
ГОСТ 8713-79. Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 8731-74. Трубы стальные бесшовные горячедеформированные. Технические требования
ГОСТ 9087-81. Флюсы сварочные плавленые. Технические условия
ГОСТ 9467-75. Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы
ГОСТ 10157-79. Аргон газообразный и жидкий. Технические условия
ГОСТ 10705-80. Трубы стальные электросварные. Технические условия
ГОСТ 11533-75. Автоматическая и полуавтоматическая дуговая сварка под флюсом. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры
ГОСТ 11534-75. Ручная дуговая сварка. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры
ГОСТ ИСО/ТО 12100-2-2002. Безопасность оборудования. Основные понятия, общие принципы конструирования. Часть 2. Технические правила и технические требования
ГОСТ 14637-89 (ИСО 4995-78). Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия
ГОСТ 14771-76. Дуговая сварка в защитном газе. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 14776-79. Дуговая сварка. Соединения сварные точечные. Основные типы, конструктивные элементы и размеры
ГОСТ 18123-82. Шайбы. Общие технические условия
ГОСТ 19281-89. Прокат из стали повышенной прочности. Общие технические условия
ГОСТ 22356-77. Болты и гайки высокопрочные и шайбы. Общие технические условия
ГОСТ 22727-88. Прокат листовой. Методы ультразвукового контроля
ГОСТ 23118-99. Конструкции стальные строительные. Общие технические условия
ГОСТ 23518-79. Дуговая сварка в защитных газах. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры
ГОСТ 25100-95. Грунты. Классификация
ГОСТ 27751-88. Надежность строительных конструкций и оснований. Основные положения по расчету
ГОСТ 28870-90. Сталь. Методы испытания на растяжение толстолистового проката в направлении толщины
ГОСТ 30188-97. Цепи грузоподъемные калиброванные высокопрочные. Технические условия
ГОСТ 30441-97 (ИСО 3076-84). Цепи короткозвенные грузоподъемные некалиброванные класса прочности Т(8). Технические условия
СНиП 2.01.07-85*. Нагрузки и воздействия
СНиП 2.02.01-83*. Основания зданий и сооружений
СНиП II-7-81*. Строительство в сейсмических районах
СНиП II-23-81*. Стальные конструкции.
3. Определения
В настоящем стандарте применены термины по ГОСТ ЕН 1070.
4. Общие положения
4.1. Общие требования безопасности к оборудованию (конструкциям) - по ГОСТ ИСО/ТО 12100-2.
4.2. Конструкции должны обеспечивать безопасную сборку, монтаж, наладку, эксплуатацию и демонтаж аттракционов (то есть без разрушения или появления недопустимых деформаций), сохранять свои технические характеристики при многократном монтаже и демонтаже (при их необходимости), обладать достаточной живучестью.
Спроектированные конструкции должны быть технологичными в отношении сборки и демонтажа, при необходимости должны быть пригодными для регулирования геометрических размеров, которые обеспечивают безопасность эксплуатации аттракционов.
Конструкции должны проектироваться таким образом, чтобы в них не возникали остаточные деформации при безаварийной эксплуатации аттракционов.
4.3. К значительным механическим опасностям, рассматриваемым в настоящем стандарте, относятся следующие основные предельные состояния, опасность достижения которых предупреждается путем расчета по методу предельных состояний: пластические разрушения, усталостные разрушения, потеря устойчивости формы, потеря устойчивости положения (первая группа предельных состояний), достижение предельных прогибов и перемещений (вторая группа предельных состояний).
Общие принципы обеспечения надежности строительных конструкций при расчете по методу предельных состояний - по ГОСТ 27751.
4.4. При расчете конструкций необходимо различать следующие виды внешних нагрузок:
статическая (или квазистатическая) - возникает от массы конструкций, стационарного оборудования, людей на площадках, лестницах, проходах, а также веса движущихся частей аттракционов с людьми при скорости их движения до 3 м/с;
переменная (в том числе знакопеременная) - возникает от массы движущихся частей аттракциона;
динамическая - возникает от виброактивного оборудования, неуравновешенных движущихся частей механизмов (в том числе возможного дебаланса вращающихся частей) при работе подъемников;
ударная (в том числе аварийная) - возникает при резкой остановке движущихся частей аттракциона, а также при прохождении колес транспортных средств через стыки и неровности пути.
4.5. Основная цель расчета - не допустить с определенной обеспеченностью наступления предельных состояний первой группы (см. 4.3) или перехода за предельные состояния второй группы в течение всего срока эксплуатации аттракционов, а также в процессе их монтажа и демонтажа.
4.6. Расчетные модели конструкций (в том числе расчетные схемы, основные исходные данные для расчета) должны отражать реалистичные условия работы аттракционов. При этом необходимо учитывать напряженное и деформированное состояния, пространственную работу конструкций, при необходимости - геометрическую нелинейность, возможные отклонения геометрических размеров от их номинальных значений и особенности взаимодействия элементов конструкций между собой, с основанием и с движущимися частями аттракциона.
4.7. Конструктивные схемы должны обеспечивать прочность, устойчивость, жесткость и пространственную неизменяемость конструкций в целом, а также их отдельных элементов при монтаже, демонтаже и эксплуатации.
При проектировании конструкций следует предусматривать меры для исключения резонанса элементов конструкций.
4.8. Конструкции должны быть защищены от коррозии. Все конструкции должны быть доступны для наблюдения, очистки и окраски, а также не должны задерживать влагу. Замкнутые профили конструкции, как правило, должны быть герметизированы.
4.9. Материалы для конструкций и соединений следует выбирать в зависимости от условий эксплуатации, технологии изготовления, условий монтажа и демонтажа аттракциона.
4.10. Конструкции должны изготавливаться в соответствии с требованиями ГОСТ 23118.
Элементы конструкций и детали соединений, критические в отношении безопасности, должны быть доступны для проведения визуального и инструментального контроля в период эксплуатации аттракциона. Вид контроля и его периодичность необходимо указывать в конструкторской документации и затем - в эксплуатационной
