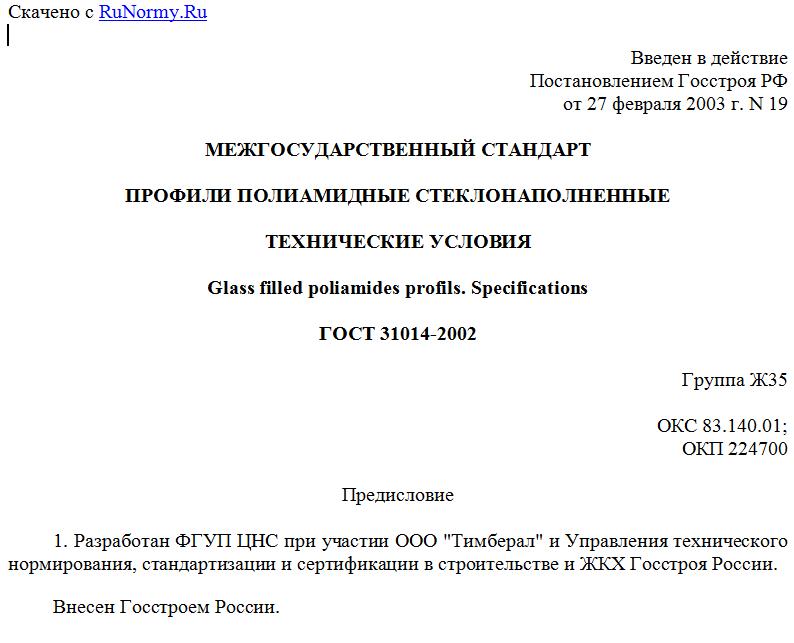

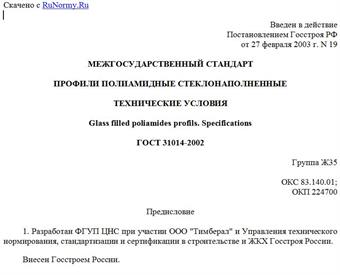

Введен в действие
Постановлением Госстроя РФ
от 27 февраля 2003 г. N 19
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОФИЛИ ПОЛИАМИДНЫЕ СТЕКЛОНАПОЛНЕННЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Glass filled poliamides profils. Specifications
ГОСТ 31014-2002
Группа Ж35
ОКС 83.140.01;
ОКП 224700
Предисловие
1. Разработан ФГУП ЦНС при участии ООО "Тимберал" и Управления технического нормирования, стандартизации и сертификации в строительстве и ЖКХ Госстроя России.
Внесен Госстроем России.
2. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 17 октября 2002 г.
За принятие проголосовали
---------------------------T-------------------------------------¬
¦ Наименование государства ¦Наименование органа государственного ¦
¦ ¦ управления строительством ¦
+--------------------------+-------------------------------------+
¦Азербайджанская Республика¦Госстрой Азербайджанской Республики ¦
¦Республика Армения ¦Министерство градостроительства ¦
¦ ¦Республики Армения ¦
¦Кыргызская Республика ¦Государственная Комиссия по архитек- ¦
¦ ¦туре и строительству при Правитель- ¦
¦ ¦стве Кыргызской Республики ¦
¦Республика Молдова ¦Министерство экологии, строительства ¦
¦ ¦и развития территорий Республики ¦
¦ ¦Молдова ¦
¦Российская Федерация ¦Госстрой России ¦
¦Республика Таджикистан ¦Комархстрой Республики Таджикистан ¦
¦Республика Узбекистан ¦Госкомархитектстрой Республики ¦
¦ ¦Узбекистан ¦
L--------------------------+--------------------------------------
3. Введен впервые
4. Введен в действие с 1 мая 2003 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 27 февраля 2003 г. N 19
5. В настоящем стандарте учтены основные нормативные положения следующих международных стандартов: ИСО 527-2:1993 [1], ИСО 179-2:1997 [2],ИСО 75-2:1993 [3], ИСО 868:1985 [4], ИСО 1183:1987 [5], ИСО 3146:1985 [6].
Введение
Настоящий стандарт разработан для изготовителей комбинированных профилей из алюминиевых сплавов, предназначенных для светопрозрачных конструкций, с целью осуществления компетентного выбора конструкционного термоэлемента из пластмассы.
В настоящее время в Европе действует разработанная CEN/TC 33 норма EN 14024 "Металлические профили с термовставками. Механические характеристики. Требования, испытания и методики оценки", которая регламентирует требования к оценке механических параметров профилей из алюминиевых сплавов с термоэлементами в зависимости от назначения (для окон, дверей и для фасадных систем), и оценке пригодности используемых для термовставок материалов.
Настоящий стандарт разработан с учетом международных стандартов ИСО.
1. Область применения
Настоящий стандарт распространяется на профили полиамидные стеклонаполненные, изготовленные способом экструзии и применяемые в качестве конструкционного соединительного и термоизолирующего элемента при изготовлении оконных и дверных блоков, витрин и витражей из прессованных алюминиевых профилей.
Настоящий стандарт не распространяется на профили поливинилхлоридные, полиуретановые со стеклонаполнением и без него.
Требования, изложенные в пунктах 4.3, 4.5, 5.2 - 5.5, разделах 6 и 7 настоящего стандарта, являются обязательными.
2. Нормативные ссылки
Перечень межгосударственных стандартов, ссылки на которые использованы в настоящем стандарте, приведен в Приложении А.
3. Определения
В настоящем стандарте применяют следующие термины с соответствующими определениями.
Профиль полиамидный стеклонаполненный - изделие с заданными размерами и формой поперечного сечения, изготовленное способом экструзии из полиамида ПА 66, наполненного стекловолокном с массовой долей стекловолокна (25,0 +/- 2,5)%.
Ширина профиля - размер поперечного сечения профиля, предназначенный для вставки термоизолирующего элемента в комбинированный профиль или алюминиевый профиль для витражей, изготовленный по ГОСТ 22233.
Полка профиля - утолщенная с двух сторон по ширине часть профиля, предназначенная для вставки в приемные и (или) направляющие пазы алюминиевых профилей, составляющих комбинированный профиль или профиль для витражей.
Толщина профиля - наименьший размер поперечного сечения профиля в направлении, перпендикулярном ширине профиля.
Сплошной профиль - профиль, в поперечном сечении которого отсутствует внутреннее полое пространство (рисунок 1).
Полый профиль - профиль, сечение которого включает одно или несколько полых пространств, разделенных, как правило, перегородками (рисунок 2).
Составной профиль - изделие, состоящее из комбинации двух или более профилей.
Артикул профиля - буквенное или цифровое обозначение конкретной конструкции профиля, устанавливаемое в технической документации изготовителя.
Маркировка профиля - алфавитно-цифровое обозначение по 4.5, нанесенное на изделие в соответствии с требованиями 5.5, идентифицирующее изготовителя профиля.
4. Классификация и условное обозначение
4.1. По форме поперечного сечения полиамидные стеклонаполненные профили изготавливают сплошными (рисунок 1) и полыми (рисунок 2).
Рисунок 1
Рисунок 2
4.2. В зависимости от условий соединения с алюминиевым профилем полку профиля изготавливают с пазом (рисунок 1, а, в, г и рисунок 2, б) и без него (рисунок 1, б и рисунок 2, а).
По способу заполнения паза профили подразделяют:
с клеевым шнуром;
с металлической вставкой.
4.3. По стойкости к климатическим воздействиям профили подразделяют на типы:
Н (нормального исполнения) - для районов со средней месячной температурой воздуха в январе минус 20 °C и выше (испытания при температуре минус 20 °C);
М (морозостойкого исполнения) - для районов со средней месячной температурой воздуха в январе ниже минус 20 °C (испытания при температуре минус 40 °C).
4.4. По цвету и внешнему виду профили должны соответствовать образцам-эталонам, утвержденным в установленном порядке руководителем предприятия-изготовителя. Как правило, цвет профилей черный.
4.5. Условное обозначение профилей должно включать:
артикул профиля по технической документации;
наименование предприятия-изготовителя (или его торговую марку);
обозначение материала изделия - ПА 66;
тип исполнения по 4.3;
обозначение настоящего стандарта.
Пример условного обозначения профиля полиамидного, изготовленного ЗАО "Агригазполимер", тип исполнения - нормальный:
933100Т ЗАО "Агригазполимер" ПА 66 Н ГОСТ 31014-2002.
5. Технические требования
5.1. Профили должны соответствовать требованиям настоящего стандарта и изготавливаться по технологической документации, утвержденной в установленном порядке предприятием-изготовителем, и по рабочим чертежам, согласованным между изготовителем и потребителем.
В рабочих чертежах следует указывать максимально допустимые размеры поперечного сечения профиля, радиусы кромок, радиусы скругления полок, высоту фасок, а также допуски на угловые меры, форму и положение, которые должны быть согласованы с минимальными размерами алюминиевых профилей.
5.2. Геометрические размеры
5.2.1. Геометрические размеры профиля должны соответствовать размерам, указанным в рабочих чертежах. Примеры поперечных сечений профилей приведены в Приложении Б.
5.2.2. Рекомендуемые предельные отклонения номинальных размеров ширины сечения профиля не должны превышать 0,1 мм при ширине профиля до 25 мм и 0,2 мм - при ширине свыше 25 до 45 мм.
Рекомендуемые предельные отклонения номинальных размеров ширины сечения профиля приведены в таблице 1.
Таблица 1
В миллиметрах
---------------------------------T-------------------------------¬
