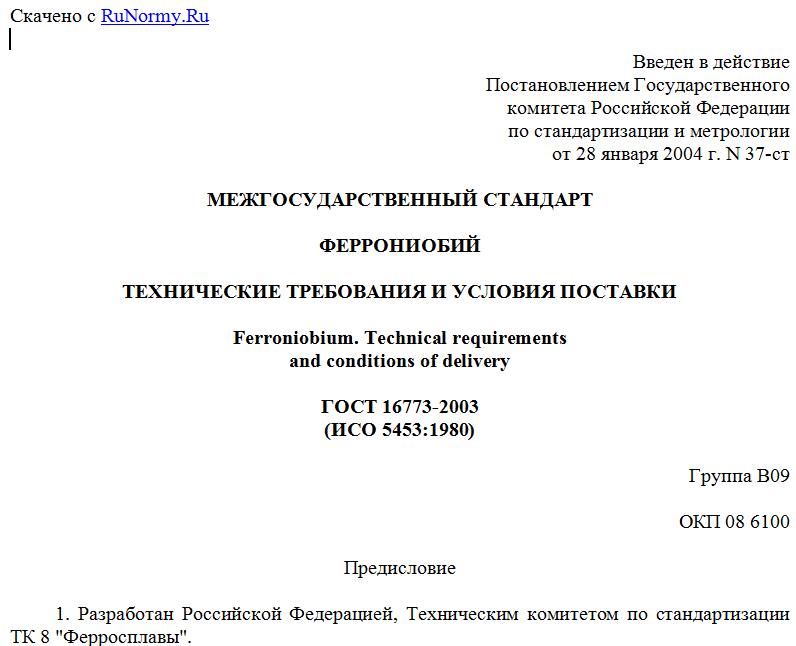

Введен в действие
Постановлением Государственного
комитета Российской Федерации
по стандартизации и метрологии
от 28 января 2004 г. N 37-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ФЕРРОНИОБИЙ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И УСЛОВИЯ ПОСТАВКИ
Ferroniobium. Technical requirements
and conditions of delivery
ГОСТ 16773-2003
(ИСО 5453:1980)
Группа В09
ОКП 08 6100
Предисловие
1. Разработан Российской Федерацией, Техническим комитетом по стандартизации ТК 8 "Ферросплавы".
Внесен Госстандартом России.
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 23 от 22 мая 2003 г.).
Зарегистрирован Бюро по стандартам МГС N 4456.
За принятие проголосовали:
Наименование государства Наименование национального органа по стандартизации
Азербайджан Азстандарт
Республика Армения Армгосстандарт
Республика Беларусь Госстандарт Республики Беларусь
Грузия Грузстандарт
Казахстан Госстандарт Республики Казахстан
Кыргызская Республика Кыргызстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикстандарт
Туркменистан Главгосслужба "Туркменстандартлары"
Узбекистан Узстандарт
Украина Госпотребстандарт Украины
3. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 5453:1980 "Феррониобий. Технические требования и условия поставки". При этом дополнительные положения, учитывающие потребности национальной экономики указанных выше государств, выделены курсивом.
4. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 28 января 2004 г. N 37-ст межгосударственный стандарт ГОСТ 16773-2003 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 сентября 2004 г.
5. Взамен ГОСТ 16773-85.
1. Область применения
Настоящий стандарт устанавливает технические требования и определяет условия поставки феррониобия, применяемого в сталеплавильной и литейной промышленности, а также для производства электродных покрытий.
Дополнительные требования, отражающие потребности экономики страны, выделены в тексте курсивом.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.007-76. Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.1.044-89 (ИСО 4589-84). Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 12.4.011-89. Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация
ГОСТ 15933.3-90. Феррониобий. Метод определения фосфора
ГОСТ 15933.4-90. Феррониобий. Метод определения кремния
ГОСТ 15933.5-90. Феррониобий. Метод определения суммы ниобия и тантала
ГОСТ 15933.6-90. Феррониобий. Метод определения тантала
ГОСТ 15933.7-90. Феррониобий. Метод определения алюминия
ГОСТ 15933.8-90. Феррониобий. Метод определения титана
ГОСТ 15933.11-70. Феррониобий. Метод определения содержания азота
ГОСТ 15933.12-70. Феррониобий. Метод определения содержания кобальта
ГОСТ 15933.13-70. Феррониобий. Метод определения содержания висмута
ГОСТ 15933.14-70. Феррониобий. Метод определения содержания олова
ГОСТ 15933.15-70. Феррониобий. Метод определения содержания мышьяка
ГОСТ 15933.16-70. Феррониобий. Метод определения содержания сурьмы
ГОСТ 15933.17-70. Феррониобий. Метод определения содержания цинка
ГОСТ 15933.18-70. Феррониобий. Метод определения содержания свинца
ГОСТ 17260-87. Ферросплавы, хром и марганец металлические. Общие требования к отбору и подготовке проб для химического анализа
ГОСТ 20515-75. Феррониобий алюминотермический. Метод отбора и подготовки проб для химического анализа
ГОСТ 22310-93 (ИСО 4551-87). Ферросплавы. Метод определения гранулометрического состава
ГОСТ 26590-85. Ферросплавы. Упаковка, маркировка, транспортирование и хранение
ГОСТ 27041-86. Ферросплавы, хром и марганец металлические. Методы определения серы
ГОСТ 27069-86. Ферросплавы, хром и марганец металлические. Методы определения углерода.
3. Определения
В настоящем стандарте применяют следующий термин с соответствующим определением:
феррониобий: Легирующий сплав железа и ниобия (суммы ниобия и тантала) с минимальным содержанием ниобия (суммы ниобия и тантала) 55% (40%) по массе и максимальным - 70% (65%) по массе, полученный путем восстановления.
4. Оформление заказа
Заказ на феррониобий должен содержать:
а) количество;
б) метод составления партии;
в) химический состав или марку в соответствии с таблицами 1 и (или) 1а;
г) диапазон размеров частиц (класс крупности) в соответствии с таблицей 2 или иной диапазон размеров частиц;
д) дополнительные требования по химическому составу, упаковке и т.д.
5. Технические требования
5.1. Составление партии
Феррониобий поставляют партиями, составленными одним из следующих методов:
5.1.1. Поплавочный метод
Партия, составленная поплавочным методом, состоит из массы феррониобия одной плавки (или одной части непрерывной плавки).
5.1.2. Помарочный метод
Партия, составленная помарочным методом, состоит из нескольких плавок (или частей непрерывных плавок) феррониобия одной марки. Массовые доли ниобия (суммы ниобия и тантала) в плавках (или частях непрерывных плавок), составляющих партию, не должны отличаться более чем на 3%.
5.1.3. <*> Смешанный метод
--------------------------------
<*> Рекомендуемые требования.
Партия, составленная смешанным методом, состоит из нескольких плавок (или частей непрерывных плавок) феррониобия одной марки, который измельчен до частиц размером менее 50 мм и тщательно перемешан.
Содержание основного элемента в плавках (или частях непрерывных плавок), составляющих партию, может колебаться между минимальным и максимальным пределами, установленными для данной марки феррониобия.
5.2. Химический состав
5.2.1. Марки и химический состав феррониобия должны соответствовать таблице 1 и (или) таблице 1а <*>.
--------------------------------
<*> Рекомендуемые требования.
Таблица 1
Марка феррониобия Массовая доля, %
суммы ниобия с танталом в пределах тантала кремния алюминия титана углерода серы фосфора
не более
ФНб60 55 - 65 1,0 1,5 3,0 1,0 0,1 0,03 0,10
ФНб58 50 - 65 1,0 2,0 6,0 1,0 0,2 0,03 0,15
ФНб58(ф) 50 - 65 - 2,0 6,0 2,0 0,3 0,05 0,40
ФНб55(ф) 55 - 65 - 5,0 8,0 2,0 0,5 0,3 2,0
ФНб55С 50 - 64 - 15 4,0 8,0 0,2 0,03 0,30
ФНб50С 40 - 65 - 20 6,0 - 0,5 0,05 0,50
Таблица 1а <*>
Марка феррониобия Массовая доля, %
ниобия тантала алюминия кремния титана углерода серы фосфора олова кобальта
не более
FeNb65 60,0 - 70,0 < 0,5 1,0 2,5 0,4 0,15 0,05 0,10 0,10 0,05
FeNb60Ta1A13 55,0 - 70,0 < 2,0 3,0 4,0 2,5 0,25 0,10 0,10 0,30 -
FeNb60Ta1A13,5 55,0 - 70,0 < 2,0 3,5 4,0 2,5 0,15 0,05 0,15 0,10 -
FeNb60Ta1A16 55,0 - 70,0 < 2,0 6,0 4,0 2,5 0,2 0,10 0,20 0,15 -
FeNb60Ta5A12 55,0 - 70,0 2,0 - 8,0 2,0 2,5 2,5 0,25 0,10 0,10 0,2 -
Для просмотра документа целиком скачайте его >>>
