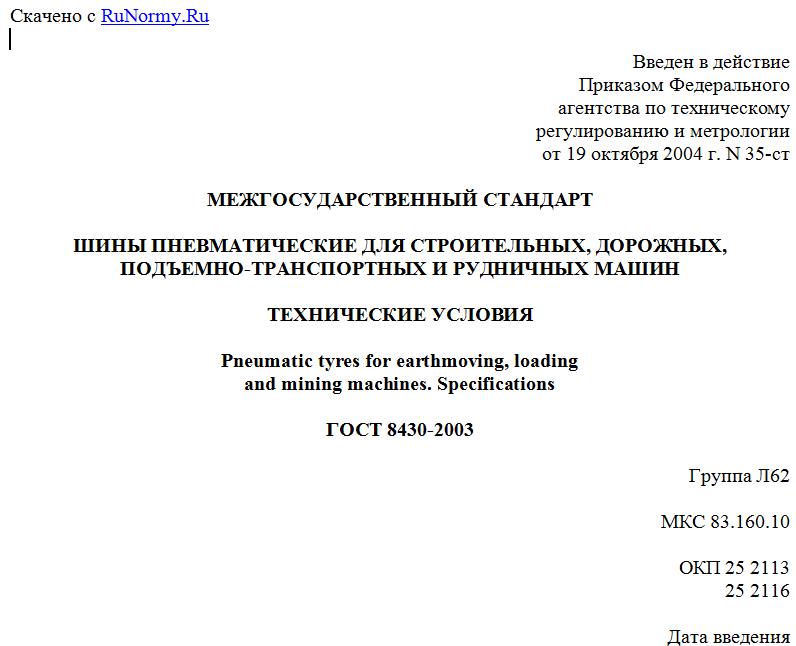

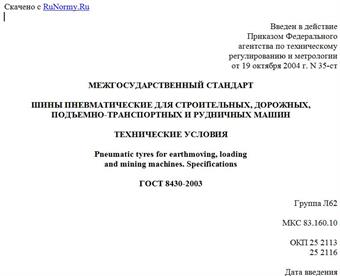

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 октября 2004 г. N 35-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШИНЫ ПНЕВМАТИЧЕСКИЕ ДЛЯ СТРОИТЕЛЬНЫХ, ДОРОЖНЫХ,
ПОДЪЕМНО-ТРАНСПОРТНЫХ И РУДНИЧНЫХ МАШИН
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Pneumatic tyres for earthmoving, loading
and mining machines. Specifications
ГОСТ 8430-2003
Группа Л62
МКС 83.160.10
ОКП 25 2113
25 2116
Дата введения
1 января 2005 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Межгосударственным техническим комитетом по стандартизации МТК 86 "Шины пневматические для тракторов, сельскохозяйственных машин и большегрузных автомобилей"
ВНЕСЕН Государственным комитетом Украины по вопросам технического регулирования и потребительской политики
2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 23 от 22 мая 2003 г.)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Армстандарт
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Госстандарт России
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины
3 Приказом Федерального агентства по техническому регулированию и метрологии от 19 октября 2004 г. N 35-ст межгосударственный стандарт ГОСТ 8430-2003 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 января 2005 г.
4 ВЗАМЕН ГОСТ 8430-85
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты"
1. Область применения
Настоящий стандарт распространяется на пневматические шины (далее - шины) для строительных, дорожных, подъемно-транспортных, рудничных (шахтных) машин и прицепов (полуприцепов)-тяжеловозов, предназначенных для эксплуатации при температуре окружающей среды от минус 50 до плюс 45 °C.
Стандарт не распространяется на шины с регулируемым давлением и шины для катков.
Обязательные требования к качеству шин изложены в 4.5 (в части обозначения, размеров, норм эксплуатационных режимов), 5.2.1, 5.2.3, 5.4.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.124-85 Единая система конструкторской документации. Порядок применения покупных изделий
ГОСТ 4.494-94 Система показателей качества продукции. Шины для внедорожных карьерных автомобилей, тракторов, строительных, дорожных, подъемно-транспортных, рудничных и сельскохозяйственных машин. Номенклатура показателей
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ 5513-97 Шины пневматические для грузовых автомобилей, прицепов к ним, автобусов и троллейбусов. Технические условия
ГОСТ 7463-2003 Шины пневматические для тракторов и сельскохозяйственных машин. Технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 8107-75 Вентили для пневматических камер и шин постоянного давления. Общие технические условия
ГОСТ 9921-81 Манометры шинные ручного пользования. Общие технические условия
ГОСТ 10409-74 (ИСО 4107-95) Колеса автомобильные с разборным ободом. Основные размеры. Общие технические требования
ГОСТ 11358-89 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия
ГОСТ 12715-95 (ИСО 4250-2-91) Шины повышенной проходимости и ободья. Часть 2. Нагрузки и внутренние давления
ГОСТ 16504-81 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 22374-77 (ИСО 3877-1-78, ИСО 3877-3-78, ИСО 4223-1-78) Шины пневматические. Конструкция. Термины и определения
ГОСТ 24779-81 Шины пневматические. Упаковка, транспортирование, хранение
ГОСТ 25304-97 <1> Шины пневматические диагональные индустриальные. Основные параметры и размеры
--------------------------------
<1> На территории Российской Федерации действует ГОСТ 25304-88.
ГОСТ 26000-83 Шины пневматические. Метод определения основных размеров
ГОСТ 26147-84 Ободья колес для большегрузных автомобилей, строительно-дорожных и подъемно-транспортных машин. Технические условия
ГОСТ 30018-93 (ИСО 4250-1-88) <2> Шины обычного профиля и широкопрофильные для условий бездорожья и ободья. Часть 1. Обозначения и размеры шин
--------------------------------
<2> Не принят на территории Российской Федерации.
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Определения
Термины и определения - по ГОСТ 4.494, ГОСТ 12715, ГОСТ 16504, ГОСТ 22374, ГОСТ 25304, ГОСТ 30018. Кроме того, использован следующий термин с соответствующим определением:
3.1 новая шина: Шина, которая не была в эксплуатации в течение гарантийного срока хранения.
4. Классификация, обозначения, основные параметры и размеры
4.1 Шины подразделяют на камерные и бескамерные.
4.2 В зависимости от конструкции покрышки шины подразделяют на диагональные и радиальные.
4.3 Индекс прочности шины показывает соответствие данной шины максимальной нагрузке, рекомендуемой для конкретных условий эксплуатации.
Индекс прочности радиальной шины обозначается символом в виде одной, двух или трех звезд.
4.4 В зависимости от назначения и условий эксплуатации шин рисунки протектора могут быть следующих типов:
дорожный - для эксплуатации на дорогах категорий I-в, II-в и III-в;
универсальный - для эксплуатации на дорогах с усовершенствованным покрытием, на грунтовых дорогах и в условиях бездорожья;
повышенной проходимости - для эксплуатации в условиях бездорожья и на мягких грунтах;
карьерный - для эксплуатации в карьерах, рудниках и шахтах;
гладкий - для эксплуатации в условиях подземных разработок.
Коды рисунков протектора - в соответствии с международной классификацией по ГОСТ 30018.
Типы дорожных покрытий и категории дорог установлены в соответствии с требованиями строительных норм и правил, утвержденных в установленном порядке.
4.5 Обозначения, основные параметры, размеры и нормы эксплуатационных режимов шин указаны в приложении А.
Обозначения, основные параметры и размеры, нормы эксплуатационных режимов шин, не вошедших в приложение А, - в соответствии с ГОСТ 30018, ГОСТ 12715, ГОСТ 25304 и технической документацией на шины.
4.6 Примеры обозначений шин:
- обычного профиля - 18.00-25 или 1600R24;
- широкопрофильных - 29.5-29,
где 18.00; 16.00; 29.5 - условные обозначения номинальной ширины профиля;
R - обозначение радиальной шины;
25; 24; 29 - условные обозначения номинального посадочного диаметра обода.
4.7 Примеры обозначений камер, ободных лент, уплотнительных колец:
- камера, ободная лента - 16.00-24 или 20.5-25;
- уплотнительное кольцо - 29.5-29,
где 16.00; 20.5; 29.5 - условные обозначения номинальной ширины профиля соответствующей шины;
24, 25, 29 - условные обозначения номинального посадочного диаметра обода.
