"ГОСТ 30546.1-98. Межгосударственный стандарт. Общие требования к машинам, приборам и другим техническим изделиям и методы расчета их сложных конструкций в части сейсмостойкости"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

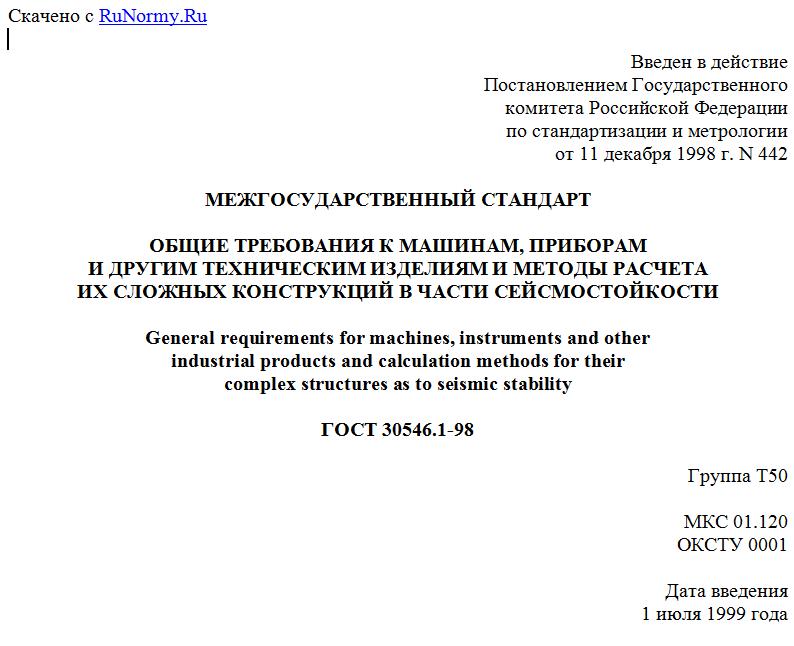

Введен в действие
Постановлением Государственного
комитета Российской Федерации
по стандартизации и метрологии
от 11 декабря 1998 г. N 442

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОБЩИЕ ТРЕБОВАНИЯ К МАШИНАМ, ПРИБОРАМ
И ДРУГИМ ТЕХНИЧЕСКИМ ИЗДЕЛИЯМ И МЕТОДЫ РАСЧЕТА
ИХ СЛОЖНЫХ КОНСТРУКЦИЙ В ЧАСТИ СЕЙСМОСТОЙКОСТИ

General requirements for machines, instruments and other
industrial products and calculation methods for their
complex structures as to seismic stability

ГОСТ 30546.1-98

Группа Т50

МКС 01.120
ОКСТУ 0001

Дата введения
1 июля 1999 года

Предисловие

1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 341 "Внешние воздействия"
ВНЕСЕН Госстандартом России
РАЗРАБОТЧИКИ
М.Л. Оржаховский (руководитель); Ю.К. Амбриашвили, д-р техн. наук; А.П. Бурмистрова; В.А. Захаров; В.В. Пискарев, канд. техн. наук; В.Н. Покровский; Г.Н. Схабюк; И.А. Шаповал
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 13-98 от 23 мая 1998 г.)
За принятие проголосовали:

Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Азгосстандарт
Республика Армения Армгосстандарт
Республика Беларусь Госстандарт Беларуси
Грузия Грузстандарт
Республика Казахстан Госстандарт Республики Казахстан
Киргизская Республика Киргизстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикгосстандарт
Туркменистан Главная государственная инспекция Туркменистана
Республика Узбекистан Узгосстандарт
Украина Госстандарт Украины

3 Требования настоящего стандарта соответствуют (с дополнениями и уточнениями в соответствии с потребностями экономики страны) требованиям международных стандартов МЭК 60980:1990 "Методы, рекомендованные для сейсмической квалификации электрического оборудования системы безопасности для атомных электростанций"; МЭК 60068-3-3:1991 "Испытания на воздействия внешних факторов. Часть 3. Руководство. Глава 3. Методы сейсмических испытаний для оборудования"; МЭК 60721-2-6:1990 "Классификация внешних условий. Часть 2. Природные внешние условия. Глава 6. Вибрация и удары землетрясений"; МАГАТЕ 50-SG-D15:1992 "Серия безопасность. Сейсмическое проектирование и квалификация атомных станций"; МАГАТЕ 50-SG-S1:1994 "Учет землетрясений и связанных с ними явлений при выборе строительной площади для АС".
Данные о соответствии настоящего стандарта международным стандартам приведены во введении и в приложении Е.
4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 11 декабря 1998 г. N 442 межгосударственный стандарт ГОСТ 30546.1-98 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 1999 г.
5 ВВЕДЕН ВПЕРВЫЕ

Введение

Настоящий стандарт устанавливает классификацию технических изделий и уровни сейсмических нагрузок, воздействующих как внешние факторы на технические изделия при землетрясениях, в зависимости от интенсивности землетрясений и места размещения изделий. Стандарт устанавливает также основные положения, относящиеся к расчету сложных конструкций и расчетно-экспериментальной оценке сейсмостойкости технических изделий на стадиях их разработки и производства.
Стандарт содержит данные как по обобщенным сейсмическим нагрузкам для изделий, так и по нагрузкам, дифференцированным для различных грунтовых условий и расчетных повторяемостей землетрясений, а также вопросы вероятности появления сейсмических нагрузок.
В частности, стандарт содержит обобщенные для всех атомных станций (АС) требования к изделиям, входящим в системы управления технологическими процессами и системы безопасности АС; особые требования к таким изделиям обусловлены специфическими динамическими характеристиками реакторных и других зданий, в которых размещаются указанные изделия.
Стандарт содержит требования к изделиям, предназначенным не только для объектов, требования к которым устанавливаются по усредненным данным сейсмичности местности, но и к конкретным объектам, сейсмостойкость которых определяется в индивидуальном порядке с учетом грунтовых условий площадки расположения объектов, динамических характеристик их зданий, требуемого срока службы изделий, условий повторяемости землетрясений и т.п., в том числе приемы, позволяющие использовать для таких объектов серийно выпускаемое изделие.
Требования стандарта пригодны также для изделий, применяемых на объектах, сейсмостойкость которых определяется в индивидуальном порядке.
Требования стандарта позволяют отказаться от индивидуального расчета сейсмостойкости объектов во многих случаях, где такой расчет традиционно применяется.
Требования стандарта могут быть использованы как для нового проектирования (в том числе для увязки вероятности появления нагрузок с вероятностью безотказной работы изделий), так и для работ по сертификации сейсмической безопасности изделий, ранее установленных на месте их эксплуатации.
Настоящий стандарт является частью комплекса стандартов, устанавливающих требования сейсмостойкости технических изделий.
Комплекс состоит из следующих стандартов:
ГОСТ 30546.1-98 Общие требования к машинам, приборам и другим техническим изделиям и методы расчета их сложных конструкций в части сейсмостойкости.
ГОСТ 30546.2-98 Испытания на сейсмостойкость машин, приборов и других технических изделий. Общие положения и методы испытаний.
ГОСТ 30546.3-98 Методы определения сейсмостойкости машин, приборов и других технических изделий, установленных на месте эксплуатации, при их аттестации или сертификации на сейсмическую безопасность.
Настоящий стандарт соответствует международному стандарту МЭК 721-2-6:1990 "Классификация внешних условий. Часть 2. Природные внешние условия. Глава 6. Вибрация и удары землетрясений".
Однако этот стандарт недостаточно конкретен, а также содержит неточности в части значений сейсмических нагрузок и районирования территории стран СНГ по сейсмостойкости.
Поэтому полная гармонизация ГОСТ 30546.1-98 с указанным стандартом МЭК невозможна.
Международный стандарт МЭК серии 60721-2 состоит из следующих частей под общим названием "Классификация внешних условий":
- Часть 1. Внешние параметры и их жесткости.
- Часть 2. Природные внешние условия.
- Часть 3. Классификация групп внешних параметров и их жесткостей.
При этом стандарты МЭК 60721-2-6 содержат, как правило, только описательную основополагающую информацию об объекте стандартизации (качественную и количественную).
Соответственно, МЭК 721-2-6 содержит сравнительно элементарное общее описание воздействия землетрясений на оборудование, схематическую карту районирования землетрясений на Земном шаре, справочную таблицу соотношений между уровнями интенсивности землетрясений по модифицированной шкале Меркали и шкале Рихтера. Карта содержит ряд существенных неточностей в части территории стран СНГ; сравнительная таблица менее точна, чем соответствующая таблица шкалы MSK-64 [1]. Из-за указанных неточностей, а также из-за того, что построение и назначение этого стандарта МЭК не соответствует целям настоящего стандарта, невозможна полная гармонизация настоящего стандарта с МЭК 721-2-6.
Вопросы сейсмостойкости в системе международной стандартизации МЭК содержатся также в МЭК 68-3-3:1991 "Испытания на воздействие внешних факторов. Часть 3. Руководство. Глава 3. Методы сейсмических испытаний для оборудования". Этот стандарт МЭК содержит руководство по выбору многочисленных методов и норм испытаний, однако имеет также много неточностей и противоречий (в том числе с МЭК 721-2-6). Кроме того, этот стандарт МЭК содержит не только руководство по испытаниям, но и фактически отдельные требования к сейсмостойкому оборудованию, однако по форме изложения не может быть использован для целей настоящего стандарта.
Более подробные данные о соответствии между требованиями настоящего стандарта и МЭК 60068-3-3 приведены в ГОСТ 30546.2.
Данные о соответствии настоящего стандарта другим международным стандартам, указанным в предисловии, приведены в приложении Е.

1. Область применения

Настоящий стандарт распространяется на все виды стационарных и стационарных перевозимых машин, приборов и других технических изделий, а также на подъемные краны и оборудование для них (далее - изделия). К другим передвижным, а также перемещаемым нестационарным изделиям требования настоящего стандарта предъявляют при наличии специального технического обоснования.
Абзац исключен с 1 марта 2005 года. - Изменение N 1, введенное в действие Приказом Ростехрегулирования от 31.01.2005 N 8-ст.
Стандарт устанавливает требования по стойкости изделий к воздействию землетрясений (сейсмостойкости) - уровни сейсмических нагрузок и основные требования к расчетно-экспериментальной оценке сейсмостойкости изделий на стадиях их разработки и производства.
Все требования настоящего стандарта являются обязательными (за исключением требований, установленных как рекомендуемые или допускаемые) как относящиеся к требованиям безопасности.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:
Ссылка исключена с 1 марта 2005 года. - Изменение N 1, введенное в действие Приказом Ростехрегулирования от 31.01.2005 N 8-ст.
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16962.2-90 Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам
ГОСТ 17516.1-90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам
ГОСТ 24346-80 Вибрация. Термины и определения
ГОСТ 30546.2-98 Испытания на сейсмостойкость машин, приборов и других технических изделий. Общие положения и методы испытаний
ГОСТ 30546.3-98 Методы определения сейсмостойкости машин, приборов и других технических изделий, установленных на месте эксплуатации, при их аттестации или сертификации на сейсмическую безопасность
ГОСТ 30630.0.0-99 Методы испытаний на стойкость к внешним воздействующим факторам машин, приборов и других технических изделий. Общие требования
ГОСТ 30631-99 <1> Общие требования к машинам, приборам и другим техническим изделиям в части стойкости к механическим внешним воздействующим факторам при эксплуатации
--------------------------------
<1> Предполагаемый срок введения стандарта в действие - 01.01.2000.
Для просмотра документа целиком скачайте его >>>
