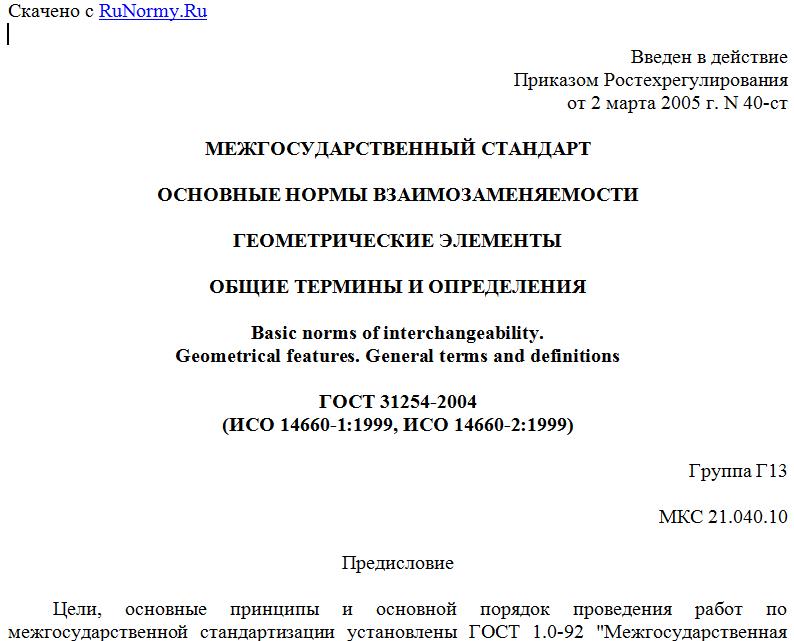

Введен в действие
Приказом Ростехрегулирования
от 2 марта 2005 г. N 40-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
ГЕОМЕТРИЧЕСКИЕ ЭЛЕМЕНТЫ
ОБЩИЕ ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Basic norms of interchangeability.
Geometrical features. General terms and definitions
ГОСТ 31254-2004
(ИСО 14660-1:1999, ИСО 14660-2:1999)
Группа Г13
МКС 21.040.10
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Научно-исследовательским и конструкторским институтом средств измерения в машиностроении (ОАО "НИИизмерения").
2. Внесен Госстандартом России.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 25 от 26 мая 2004 г.).
За принятие проголосовали:
---------------------T--------------------T-------------------------------¬
¦Краткое наименование¦ Код страны по ¦ Сокращенное наименование ¦
¦ страны по ¦МК (ИСО 3166) 004-97¦ национального органа ¦
¦МК (ИСО 3166) 004-97¦ ¦ по стандартизации ¦
+--------------------+--------------------+-------------------------------+
¦Азербайджан ¦ AZ ¦Азстандарт ¦
¦Армения ¦ AM ¦Армстандарт ¦
¦Беларусь ¦ BY ¦Госстандарт Республики ¦
¦ ¦ ¦Беларусь ¦
¦Грузия ¦ GE ¦Грузстандарт ¦
¦Казахстан ¦ KZ ¦Госстандарт Республики ¦
¦ ¦ ¦Казахстан ¦
¦Кыргызстан ¦ KG ¦Кыргызстандарт ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация¦ RU ¦Госстандарт России ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Туркменистан ¦ TM ¦Главгосслужба ¦
¦ ¦ ¦"Туркменстандартлары" ¦
¦Узбекистан ¦ UZ ¦Узстандарт ¦
¦Украина ¦ UA ¦Госпотребстандарт Украины ¦
L--------------------+--------------------+--------------------------------
4. Настоящий стандарт включает в себя модифицированные основные нормативные положения (и приложения) следующих международных стандартов:
ИСО 14660-1:1999 "Геометрические требования к изделиям. Геометрические элементы. Часть 1: Общие термины и определения"
(ISO 14660-1:1999 "Geometrical Product Specifications (GPS) - Geometrical features - Part 1: General terms and definitions")
ИСО 14660-2:1999 "Геометрические требования к изделиям. Геометрические элементы. Часть 2: Выявленная средняя линия цилиндра и конуса, выявленная средняя поверхность, местный размер выявленного элемента" (ISO 14660-2:1999 "Geometrical Product Specifications (GPS) - Geometrical features - Part 2: Extracted meadian line of a cylinder and a cone, extracted median surface, local size of an extracted feature").
При этом дополнительные положения, учитывающие потребности национальной экономики указанных выше государств и особенности межгосударственной стандартизации, выделены курсивом.
5. Приказом Федерального агентства по техническому регулированию и метрологии от 2 марта 2005 г. N 40-ст межгосударственный стандарт ГОСТ 31254-2004 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 июля 2005 г.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт распространяется на основные нормы размерной и геометрической точности и взаимозаменяемости в машиностроении и устанавливает общие термины и определения для геометрических элементов.
Общие определения, установленные настоящим стандартом, являются основой для определений "по умолчанию" (если не задано иное) для рассматриваемых элементов (см. Приложение А) и для других определений, которые не охвачены настоящим стандартом.
Примечание. Установленные в настоящем стандарте термины для геометрических элементов являются новыми по сравнению с применявшимися (это же имеет место и в английском, французском и немецком языках). Их введение стало необходимым для однозначного описания и беспрепятственного математического определения различных видов геометрических элементов.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 2.307-68. Единая система конструкторской документации. Нанесение размеров и предельных отклонений (ИСО 286-1-88, ИСО 1101-83 и ИСО 1302-92)
ГОСТ 2.308-79. Единая система конструкторской документации. Указание на чертежах допусков формы и расположения поверхностей
ГОСТ 2.309-73. Единая система конструкторской документации. Обозначение шероховатости поверхности
ГОСТ 24642-81. Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Основные определения
ГОСТ 25346-89. Основные нормы взаимозаменяемости. ЕСДП. Общие положения, ряды допусков и основных отклонений.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Общие термины и определения
3.1. Элемент, геометрический элемент: точка, линия или поверхность.
3.1.1. Полный геометрический элемент: поверхность или линия на поверхности.
3.1.2. Производный геометрический элемент: средняя точка, средняя линия или средняя поверхность, которые произведены от одного или нескольких полных элементов.
Пример 1
Средняя точка (центр) сферы является производным геометрическим элементом от сферы, которая является полным геометрическим элементом.
Пример 2
Средняя линия (ось) цилиндра является производным геометрическим элементом от цилиндрической поверхности, которая является полным геометрическим элементом.
3.2. Размерный элемент: геометрическая форма, определяемая линейным или угловым размером.
Примечания. 1. Размерными элементами могут быть цилиндр, сфера, две параллельные плоскости, конус или призма.
2. В ГОСТ 24642 термины "гладкая деталь" и "гладкий элемент детали" используются примерно в том же значении, что и термин "размерный элемент".
3.3. Полный номинальный геометрический элемент: точный, полный геометрический элемент, определенный чертежом или другими средствами (рисунок 1 а).
3.3.1. Производный номинальный геометрический элемент: центр, ось или плоскость симметрии, которые произведены от одного или нескольких полных геометрических элементов (рисунок 1 а).
Примечание. На чертежах производные номинальные геометрические элементы изображаются в основном тонкими штрих-пунктирными линиями.
3.4. Реальная поверхность детали: совокупность физически существующих геометрических элементов, которые отделяют всю деталь от окружающей среды.
3.4.1. Реальный полный геометрический элемент: полный геометрический элемент как часть реальной поверхности детали, ограниченная соседними реальными полными геометрическими элементами (рисунок 2 б).
Примечание. Реальные производные геометрические элементы не существуют.
3.5. Выявленный геометрический элемент: приближенное представление реального полного геометрического элемента, которое получают с помощью регистрации конечного (ограниченного) числа реального полного геометрического элемента при соблюдении согласованных условий.
Примечание. Это определение дано в соответствии с требуемой функцией геометрического элемента. Для каждого реального полного геометрического элемента может быть дано несколько таких определений.
3.5.1. Выявленный производный элемент: центральная точка, средняя линия или средняя поверхность, произведенные от одного или нескольких реальных полных элементов (рисунок 1 в).
Примечания. 1. Производная средняя линия выявленной цилиндрической поверхности называется выявленной средней линией (выявленной осью).
2. Производная средняя поверхность двух противолежащих выявленных плоских поверхностей называется выявленной средней поверхностью.
3.6. Присоединенный полный элемент: полный элемент правильной формы, присоединенный (совмещенный) к выявленному полному элементу при соблюдении согласованных условий (рисунок 1 г).
3.6.1. Присоединенный производный элемент: центр, ось или плоскость симметрии, произведенные от одного или нескольких присоединенных полных
