Введен в действие
Приказом Ростехрегулирования
от 28 октября 2004 г. N 54-ст

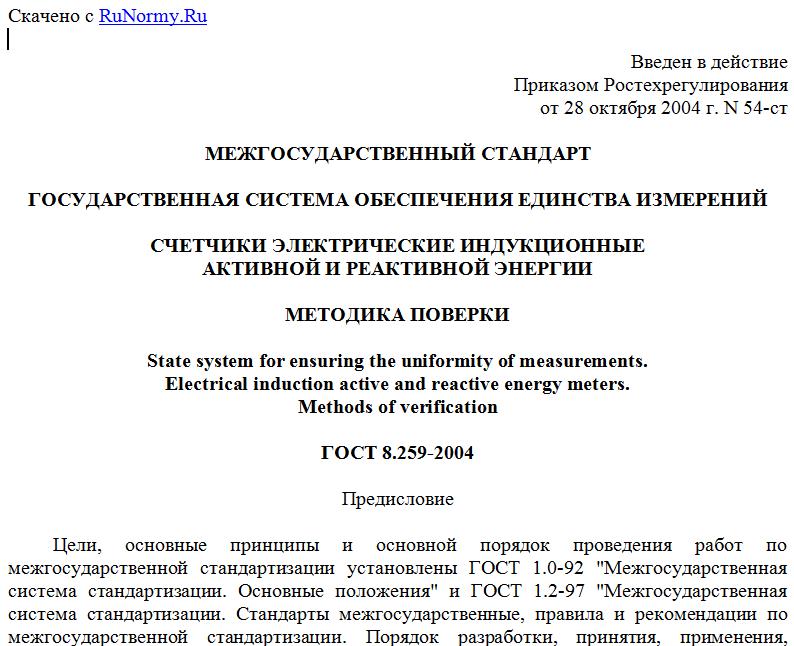

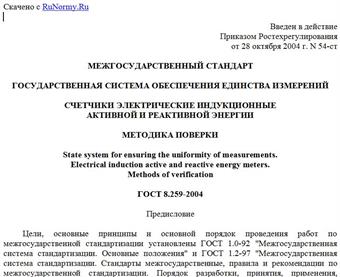

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
СЧЕТЧИКИ ЭЛЕКТРИЧЕСКИЕ ИНДУКЦИОННЫЕ
АКТИВНОЙ И РЕАКТИВНОЙ ЭНЕРГИИ
МЕТОДИКА ПОВЕРКИ
State system for ensuring the uniformity of measurements.
Electrical induction active and reactive energy meters.
Methods of verification
ГОСТ 8.259-2004
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием Уральским научно-исследовательским институтом метрологии (ФГУП УНИИМ) Госстандарта России.
2. Внесен Госстандартом России.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 16 от 2 марта 2004 г., по переписке).
За принятие проголосовали:
----------------------T--------------------T---------------------¬
¦Краткое наименование ¦ Код страны по ¦ Сокращенное ¦
¦ страны по ¦МК (ИСО 3166)004-97 ¦ наименование ¦
¦ МК (ИСО 3166)004-97 ¦ ¦национального органа ¦
¦ ¦ ¦ по стандартизации ¦
+---------------------+--------------------+---------------------+
¦Армения ¦АМ ¦Армстандарт ¦
¦Беларусь ¦BY ¦Госстандарт ¦
¦ ¦ ¦Республики Беларусь ¦
¦Грузия ¦GE ¦Грузстандарт ¦
¦Казахстан ¦KZ ¦Госстандарт ¦
¦ ¦ ¦Республики Казахстан ¦
¦Кыргызстан ¦КG ¦Кыргызстандарт ¦
¦Молдова ¦MD ¦Молдова-Стандарт ¦
¦Российская Федерация ¦RU ¦Госстандарт России ¦
¦Таджикистан ¦TJ ¦Таджикстандарт ¦
¦Узбекистан ¦UZ ¦Узстандарт ¦
¦Украина ¦UA ¦Госпотребстандарт ¦
¦ ¦ ¦Украины ¦
L---------------------+--------------------+----------------------
4. Приказом Федерального агентства по техническому регулированию и метрологии от 28 октября 2004 г. N 54-ст межгосударственный стандарт ГОСТ 8.259-2004 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 января 2005 г.
5. Взамен ГОСТ 8.259-77.
1. Область применения
Настоящий стандарт распространяется на электрические индукционные однофазные и трехфазные счетчики по ГОСТ 6570 (далее - счетчики), применяемые для учета активной и реактивной энергии переменного тока частотой от 45 до 65 Гц, и устанавливает методику их первичной и периодической поверок.
Настоящий стандарт может быть распространен на находящиеся в эксплуатации счетчики, выпущенные до введения в действие ГОСТ 6570, а также импортные счетчики.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 6570-96. Счетчики электрические активной и реактивной энергии индукционные. Общие технические условия
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 27918-88 (МЭК 255-4-76). Реле измерительные с одной входной воздействующей величиной с зависимой выдержкой времени.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и обозначения
3.1. В настоящем стандарте применены термины по ГОСТ 6570, [1], а также следующие термины с соответствующими определениями:
эталонный счетчик (электрической энергии): Счетчик, предназначенный для передачи размера единицы электрической энергии при поверке счетчиков электрической энергии.
эталонные средства измерений (электрической энергии) поверочной установки: Эталонные счетчики электрической энергии и эталонные масштабные преобразователи тока и напряжения, входящие в состав поверочной установки и обеспечивающие проведение поверки во всех диапазонах нормируемых значений тока, напряжения и коэффициента мощности, установленных для поверяемых счетчиков.
источник (электрической энергии) фиктивной мощности: Источник электрической энергии, состоящий из синхронизированных по частоте источников переменного тока и напряжения, позволяющий раздельно задавать значения силы тока, напряжения и углы сдвига фаз.
симметричная нагрузка многофазного счетчика: Режим работы многофазного счетчика, при котором значения фазных токов и напряжений имеют нормированные отклонения от средних значений, а сдвиги фаз токов и соответствующих им фазных напряжений (независимо от значения коэффициента мощности) не отличаются друг от друга более чем на 2°.
несимметричная нагрузка трехфазного счетчика: Режим работы трехфазного счетчика, характеризующийся наличием тока только в одной из фаз (любой), т.е. отсутствием тока в других фазах.
3.2. В стандарте приняты следующие обозначения:
- суммарная относительная погрешность эталонных средств измерений, значение которой выражают в процентах (%);
- основная относительная погрешность поверяемого счетчика при симметричной нагрузке, значение которой выражают в процентах (%);
- основная относительная погрешность поверяемого счетчика при несимметричной нагрузке, значение которой выражают в процентах (%);
, - передаточный коэффициент поверяемого и эталонного счетчиков соответственно, значение которого выражают в оборотах диска ротора на киловатт-час [об/(кВт х ч)] или в оборотах диска ротора на киловар-час [об/(квар х ч)];
- постоянная поверяемого счетчика, которую определяют как величину, обратную , и значение которой выражают в киловатт-часах на оборот диска ротора [кВт х ч/об] или киловар-часах на оборот диска ротора [квар х ч/об];
- постоянная эталонного счетчика, значение которой выражают в импульсах на киловатт-час [имп/(кВт х ч)] или в импульсах на киловар-час [имп/(квар х ч)];
- число оборотов диска ротора поверяемого счетчика;
- число импульсов, формируемых устройством считывания оборотов диска ротора поверяемого счетчика, соответствующее ;
- показание эталонного счетчика в ватт-часах (Вт х ч) или вар-часах (вар х ч);
- коэффициент преобразования эталонных средств измерений поверочной установки, определяемый как произведение на коэффициенты масштабных преобразований эталонных преобразователей тока и напряжения, используемых при измерениях совместно с эталонным счетчиком;
- количество электрической энергии, измеренное эталонными средствами поверочной установки и определяемое при использовании эталонного счетчика как произведение (), а при использовании режима задаваемой мощности - как произведение задаваемой мощности на время измерений, значение которой выражают в ватт-часах (Вт х ч) или вар-часах (вар х ч);
- номинальная активная или реактивная мощность счетчика, рассчитываемая по номинальным значениям силы тока и напряжения, значение которой выражают в ваттах (Вт) или варах (вар);
- скорость вращения диска ротора поверяемого счетчика при номинальной нагрузке, измеряемая в оборотах в минуту (об/мин);
- сила тока запуска диска ротора поверяемого счетчика, определяющая его порог чувствительности, в процентах номинальной силы тока, значение которой выражают в амперах (А);
, - номинальная и максимальная сила тока соответственно, значение которой выражают в амперах (А);
- падение напряжения, значение которого выражают в вольтах (В);
К - число, соответствующее классу точности поверяемого счетчика;
cos, sin - коэффициенты активной и реактивной мощности соответственно;
; ; 1; , - нормативные значения коэффициента мощности, задаваемые при поверке счетчика при емкостной или индуктивной нагрузке соответственно.
4. Операции поверки
4.1. При проведении поверки выполняют операции, указанные в таблице 1.
Таблица 1
Операции поверки
----------------------------------T-----------T------------------¬
¦ Операция ¦ Номер ¦ Обязательность ¦
¦ ¦ пункта ¦ выполнения ¦
¦ ¦настоящего ¦ операции при ¦
¦ ¦ стандарта ¦ поверке ¦
¦ ¦ +---------T--------+
¦ ¦ ¦первич- ¦периоди-¦
¦ ¦ ¦ной ¦ческой ¦
+---------------------------------+-----------+---------+--------+
¦ Внешний осмотр ¦10.1 ¦Да ¦Да ¦
¦ Проверка изоляционных свойств: ¦10.2 ¦ ¦ ¦
¦ - испытание импульсным ¦10.2.1 ¦Да <*> ¦Нет ¦
