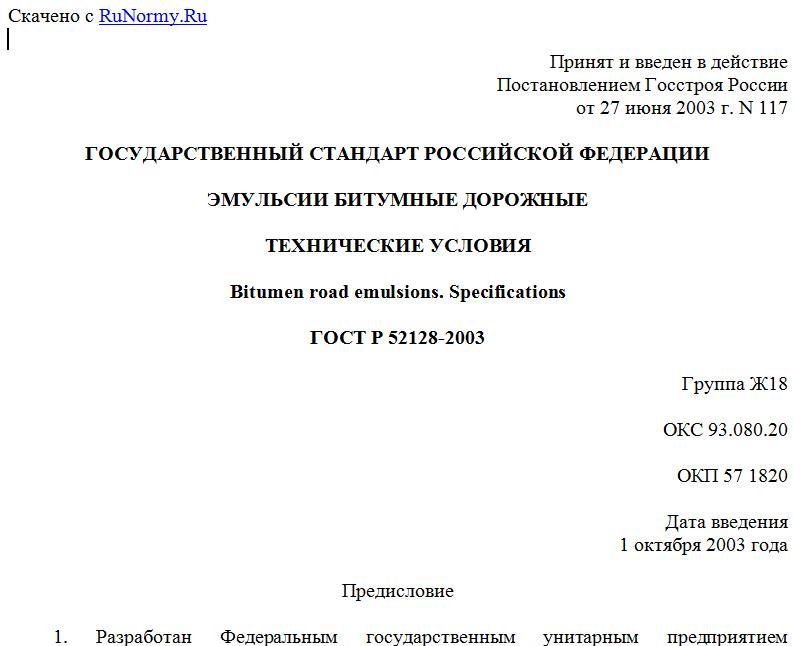

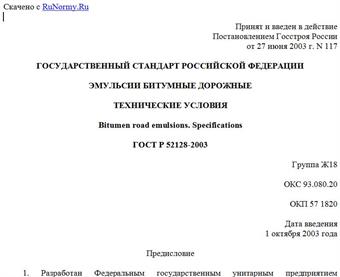

Принят и введен в действие
Постановлением Госстроя России
от 27 июня 2003 г. N 117
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭМУЛЬСИИ БИТУМНЫЕ ДОРОЖНЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Bitumen road emulsions. Specifications
ГОСТ Р 52128-2003
Группа Ж18
ОКС 93.080.20
ОКП 57 1820
Дата введения
1 октября 2003 года
Предисловие
1. Разработан Федеральным государственным унитарным предприятием Государственный дорожный научно-исследовательский институт (ФГУП "СоюздорНИИ") и Государственным предприятием Российский дорожный научно-исследовательский институт (ГП "Росдорнии").
2. Внесен Управлением технического нормирования, стандартизации и сертификации в строительстве и ЖКХ Госстроя России.
3. Принят и введен в действие Постановлением Госстроя России от 27 июня 2003 г. N 117.
4. Введен впервые (на данный объект стандартизации ранее распространялся ГОСТ 18659-81, применение которого в Российской Федерации прекращено одновременно с введением в действие настоящего стандарта).
1. Область применения
Настоящий стандарт распространяется на битумные и битумно-полимерные дорожные эмульсии прямого типа (далее - эмульсии), применяемые в качестве вяжущего материала при строительстве и ремонте автомобильных дорог, и устанавливает требования к ним и методы их испытаний.
Рекомендуемая область применения эмульсий по видам работ приведена в Приложении А.
2. Нормативные ссылки
Перечень стандартов, ссылки на которые использованы в настоящем стандарте, приведен в Приложении Б.
3. Определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
битумная эмульсия прямого типа: Однородная, маловязкая жидкость темно-коричневого цвета рационально подобранного состава, получаемая путем диспергирования битума в водном растворе эмульгатора.
битумно-полимерная эмульсия: Однородная, маловязкая жидкость темно-коричневого цвета рационально подобранного состава, получаемая путем введения полимера в битум, либо в водный раствор эмульгатора с последующим диспергированием, либо в готовую битумную эмульсию.
эмульгатор: Поверхностно-активное вещество (ПАВ), активизирующее процесс диспергирования битума и обеспечивающее устойчивость образующейся эмульсии.
4. Классификация
4.1. По химической природе поверхностно-активного вещества (ПАВ), применяемого в качестве эмульгатора, битумные и битумно-полимерные эмульсии подразделяют на виды:
анионные - ЭБА, ЭБПА;
катионные - ЭБК, ЭБПК.
4.2. По устойчивости при перемешивании с минеральными материалами эмульсии подразделяют на классы:
1 - быстрораспадающиеся (анионные: ЭБА-1, ЭБПА-1; катионные: ЭБК-1 и ЭБПК-1);
2 - среднераспадающиеся (анионные: ЭБА-2, ЭБПА-2; катионные: ЭБК-2 и ЭБПК-2);
3 - медленнораспадающиеся (анионные: ЭБА-3, ЭБПА-3; катионные: ЭБК-3 и ЭБПК-3).
5. Технические требования
5.1. Эмульсии должны соответствовать требованиям настоящего стандарта и приготовляться по технологическому регламенту, утвержденному в установленном порядке предприятием-изготовителем.
5.2. Показатели свойств эмульсий должны соответствовать требованиям, установленным в таблице 1 для анионных, в таблице 2 - для катионных эмульсий.
Таблица 1
Требования к анионным эмульсиям
-------------------------------T-----------------------------------------------------------------------¬
¦ Наименование показателя ¦ Значение для эмульсии класса ¦
¦ +-----------T-----------T-----------T-----------T-----------T-----------+
¦ ¦ ЭБА-1 ¦ ЭБА-2 ¦ ЭБА-3 ¦ ЭБПА-1 ¦ ЭБПА-2 ¦ ЭБПА-3 ¦
+------------------------------+-----------+-----------+-----------+-----------+-----------+-----------+
¦Устойчивость при перемешивании¦ ¦ ¦ ¦ ¦ ¦ ¦
¦со смесями минеральных ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦материалов: ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ пористого зернового состава ¦Не смешива-¦Смешивается¦Смешивается¦Не смешива-¦Смешивается¦Смешивается¦
¦ ¦ется ¦ ¦ ¦ется ¦ ¦ ¦
¦ плотного зернового состава ¦То же ¦Не смешива-¦ " ¦То же ¦Не смешива-¦ " ¦
¦ ¦ ¦ется ¦ ¦ ¦ется ¦ ¦
+------------------------------+-----------+-----------+-----------+-----------+-----------+-----------+
¦Содержание вяжущего с эмульга-¦От 40 до 55¦От 50 до 55¦От 50 до 55¦От 50 до 65¦От 55 до 60¦От 55 до 60¦
¦тором, % по массе ¦ ¦ ¦ ¦ ¦ ¦ ¦
+------------------------------+-----------+-----------+-----------+-----------+-----------+-----------+
¦Условная вязкость при 20 °С, с¦От 8 до 15 ¦От 10 до 15¦От 10 до 15¦От 10 до 40¦От 15 до 25¦От 15 до 25¦
+------------------------------+-----------+-----------+-----------+-----------+-----------+-----------+
¦Сцепление с минеральными мате-¦4 ¦4 ¦3 ¦4 ¦4 ¦3 ¦
¦риалами, балл, не менее ¦ ¦ ¦ ¦ ¦ ¦ ¦
+------------------------------+-----------+-----------+-----------+-----------+-----------+-----------+
¦Остаток на сите с сеткой ¦0,5 ¦0,5 ¦0,5 ¦0,6 ¦0,6 ¦0,6 ¦
¦N 014, % по массе, не более ¦ ¦ ¦ ¦ ¦ ¦ ¦
+------------------------------+-----------+-----------+-----------+-----------+-----------+-----------+
¦Устойчивость при хранении ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦(остаток на сите с сеткой ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦N 014), % по массе, не более: ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ через 7 сут ¦0,6 ¦0,6 ¦0,6 ¦0,8 ¦0,8 ¦0,8 ¦
¦ через 30 сут ¦1,0 ¦1,0 ¦1,0 ¦1,2 ¦1,2 ¦1,2 ¦
+------------------------------+-----------+-----------+-----------+-----------+-----------+-----------+
¦Устойчивость при транспорти- ¦ Эмульсии не должны распадаться на воду и вяжущее ¦
¦ровании ¦ ¦
+------------------------------+-----------T-----------T-----------T-----------T-----------T-----------+
¦Физико-механические свойства ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦остатка после испарения воды ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦из эмульсии: ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ глубина проникания иглы, ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦0,1 мм, не менее: ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ при 25 °С ¦60 ¦90 ¦90 ¦60 ¦90 ¦90 ¦
¦ при 0 °С ¦20 ¦28 ¦28 ¦32 ¦40 ¦40 ¦
¦ температура размягчения по ¦47 ¦43 ¦43 ¦54 ¦51 ¦51 ¦
¦кольцу и шару, °С, не ниже ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ растяжимость, см, не менее: ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ при 25 °С ¦55 ¦65 ¦65 ¦25 ¦30 ¦30 ¦
¦ при 0 °С ¦3,5 ¦4 ¦4 ¦11 ¦15 ¦15 ¦
¦ эластичность при 25 °С, %, ¦ Не нормируется ¦40 ¦40 ¦40 ¦
¦не менее ¦ ¦ ¦ ¦ ¦
L------------------------------+-----------------------------------+-----------+-----------+------------
Таблица 2
Требования к катионным эмульсиям
-------------------------------T-----------------------------------------------------------------------¬
¦ Наименование показателя ¦ Значение для эмульсии класса ¦
¦ +-----------T-----------T-----------T-----------T-----------T-----------+
¦ ¦ ЭБК-1 ¦ ЭБК-2 ¦ ЭБК-3 ¦ ЭБПК-1 ¦ ЭБПК-2 ¦ ЭБПК-3 ¦
+------------------------------+-----------+-----------+-----------+-----------+-----------+-----------+
¦Устойчивость при перемешивании¦ ¦ ¦ ¦ ¦ ¦ ¦
¦со смесями минеральных ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦материалов: ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ пористого зернового состава ¦Не смешива-¦Смешивается¦Смешивается¦Не смешива-¦Смешивается¦Смешивается¦
¦ ¦ется ¦ ¦ ¦ется ¦ ¦ ¦
¦ плотного зернового состава ¦То же ¦Не смешива-¦ " ¦То же ¦Не смешива-¦ " ¦
¦ ¦ ¦ется ¦ ¦ ¦ется ¦ ¦
+------------------------------+-----------+-----------+-----------+-----------+-----------+-----------+
¦Содержание вяжущего с эмульга-¦От 50 до 70¦От 50 до 60¦От 55 до 60¦От 55 до 70¦От 55 до 65¦От 55 до 60¦
Для просмотра документа целиком скачайте его >>>
