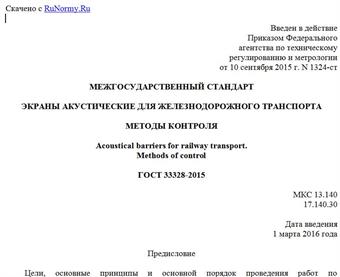

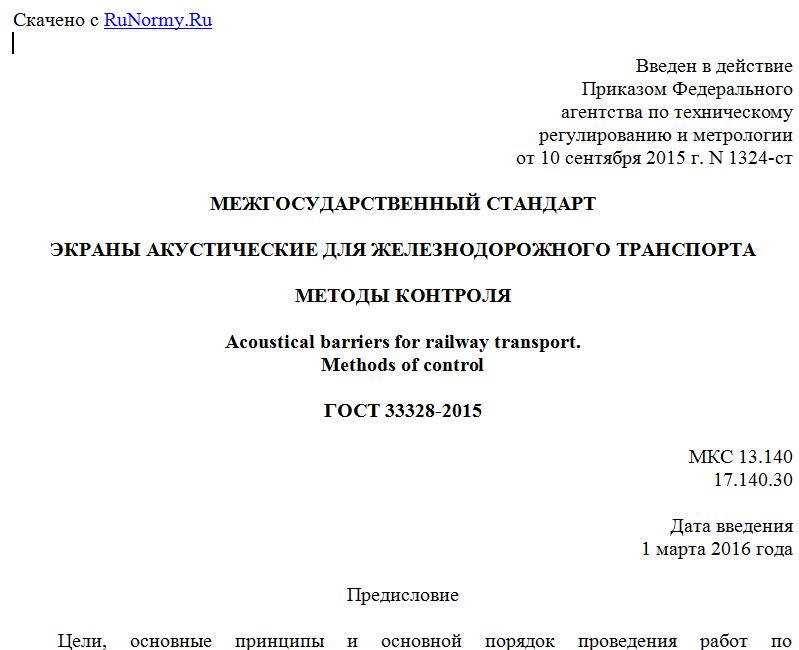

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 сентября 2015 г. N 1324-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭКРАНЫ АКУСТИЧЕСКИЕ ДЛЯ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
МЕТОДЫ КОНТРОЛЯ
Acoustical barriers for railway transport.
Methods of control
ГОСТ 33328-2015
МКС 13.140
17.140.30
Дата введения
1 марта 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ), Балтийским государственным техническим университетом (БГТУ "ВОЕНМЕХ"), Научно-исследовательским институтом строительной физики Российской академии архитектуры и строительных наук (НИИСФ РААСН), Обществом с ограниченной ответственностью "Институт полимеров" (ООО "Институт полимеров")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 524 "Железнодорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 18 июня 2015 г. N 47)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 10 сентября 2015 г. N 1324-ст межгосударственный стандарт ГОСТ 33328-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2016 г.
5 Настоящий стандарт подготовлен на основе применения ГОСТ Р 54932-2012 <*>
--------------------------------
<*> Приказом Федерального агентства по техническому регулированию и метрологии от 10 сентября 2015 г. N 1324-ст национальный стандарт ГОСТ Р 54932-2012 отменен с 1 марта 2016 г.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1. Область применения
Настоящий стандарт устанавливает методы контроля выполнения технических требований по ГОСТ 33329, предъявляемых к акустическим экранам, устанавливаемым вдоль железнодорожных путей общего пользования для защиты прилегающих жилой застройки и селитебных территорий от шума потоков железнодорожного транспорта.
Настоящий стандарт не распространяется на методы контроля акустических экранов, устанавливаемых вдоль автомобильных дорог, вокруг промышленных предприятий, отдельных стационарных источников шума и других объектов, не относящихся к железнодорожному транспорту.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 17187-2010 (IEC 61672-1:2002) Шумомеры. Часть 1. Технические требования
ГОСТ 27296-2012 Здания и сооружения. Методы измерения звукоизоляции ограждающих конструкций
ГОСТ 30247.0-94 (ИСО 834-75) Конструкции строительные. Методы испытаний на огнестойкость. Общие требования
ГОСТ 31704-2011 (EN ISO 354:2003) Материалы звукопоглощающие. Методы измерения звукопоглощения в реверберационной камере
ГОСТ 33325-2015 Шум. Методы расчета уровней внешнего шума, излучаемого железнодорожным транспортом
ГОСТ 33329-2015 Экраны акустические для железнодорожного транспорта. Технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 33329, а также следующие термины с соответствующими определениями:
3.1 уровень звукового давления излучения Lp (дБ): Десятикратный логарифм при основании, равном десяти, отношения квадрата звукового давления излучения, измеренного с определенными временной и частотной характеристиками шумомера, выбранными из числа установленных ГОСТ 17187, к опорному звуковому давлению p0 (p0 = 20 мкПа).
3.2 эквивалентный уровень звукоизлучения : Эквивалентный уровень звукового давления излучения, измеренный с частотной характеристикой A шумомера.
4. Общие положения
4.1 Контроль соответствия акустического экрана техническим требованиям, установленным ГОСТ 33329 (разделы 6 - 15), следует проводить для отдельных элементов акустического экрана и при сдаче смонтированного акустического экрана в эксплуатацию.
4.2 Настоящий стандарт устанавливает следующие методы контроля технических требований, предъявляемых к акустическому экрану:
- звукоизоляции и коэффициента звукопоглощения панелей акустического экрана;
- характеристик шума на защищаемой территории после установки акустического экрана;
- акустической эффективности экрана в реальных условиях местности, где он установлен;
- отсутствия помех из-за акустического экрана визуальному наблюдению светофоров и других устройств железнодорожной сигнализации;
- отсутствия ослепляющего эффекта отражения света прожекторов от акустического экрана;
- механической прочности акустического экрана;
- ударопрочности акустического экрана;
- качества сборки и установки акустического экрана;
- плотного прилегания нижних панелей акустического экрана к фундаменту или к земле;
- наличия и качества установки шумозащитных дверей и контрэкранов в местах проходов через акустический экран;
- наличия и качества исполнения дренажных устройств, предупреждающих скопление грунтовых, талых или дождевых вод около акустического экрана;
- электробезопасности акустического экрана;
- токов утечки по акустическому экрану;
- огнестойкости акустического экрана;
- нанесения на акустический экран со стороны железнодорожных путей через определенные расстояния указателей направления движения к ближайшим проходам через акустический экран, что может иметь особо важное значение при чрезвычайных ситуациях на железной дороге.
4.3 Методы контроля должны обеспечивать возможность проверки соответствия акустического экрана техническим требованиям, установленным ГОСТ 33329, на этапах изготовления и монтажа акустического экрана, а также в процессе его эксплуатации на протяжении гарантийного срока. Методы контроля соответствия техническим требованиям следует использовать также при проведении добровольных сертификационных испытаний панелей акустического экрана.
4.4 Инструментальному контролю подлежат заявленные в технической документации на акустический экран значения звукоизоляции и коэффициента звукопоглощения панелей акустического экрана, приведенной акустической эффективности экрана, ожидаемого снижения шума на защищаемой территории после установки акустического экрана. Соответствующие испытания осуществляются испытательными лабораториями, аккредитованными в установленном порядке.
4.5 Все средства измерений должны быть утвержденного типа и иметь свидетельства о поверке, а испытательное оборудование - аттестовано.
5. Контроль звукоизоляции панели акустического экрана
5.1 Звукоизоляцию панели акустического экрана следует определять в октавных полосах со среднегеометрическими частотами 125, 250, 500, 1000, 2000, 4000 и 8000 Гц на основании измерений, выполненных в лабораторных условиях в испытательных (реверберационных) помещениях, удовлетворяющих требованиям ГОСТ 27296 (пункты 3.1.1 - 3.1.6).
5.2 Для измерений должен быть использован испытуемый образец, имеющий такие же размеры и конструкцию, как панель в акустическом экране, но не менее (1500 +/- 50) x (1500 +/- 50) мм.
5.3 Испытуемый образец устанавливают в проеме ограждения, разделяющего смежные испытательные (реверберационные) помещения. Размеры испытуемого образца должны соответствовать размерам проема.
5.4 Аппаратура, применяемая для измерений, должна соответствовать требованиям ГОСТ 27296 (раздел 4).
5.5 Измерения уровней звукового давления и времени реверберации в испытательных (реверберационных) помещениях, а также расчеты звукоизоляции испытуемого образца (панели акустического экрана) выполняют в соответствии с требованиями ГОСТ 27296 (пункты 5.1.1 - 5.1.5) для каждой из октавных полос частот в диапазоне от 125 до 8000 Гц.
5.6 Погрешность проведенных измерений оценивают статистическими методами. При этом должен быть рассчитан 95%-ный доверительный интервал
