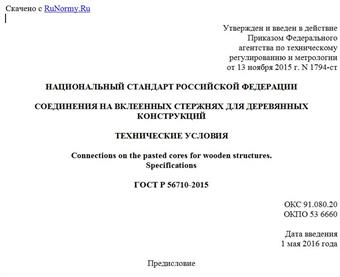

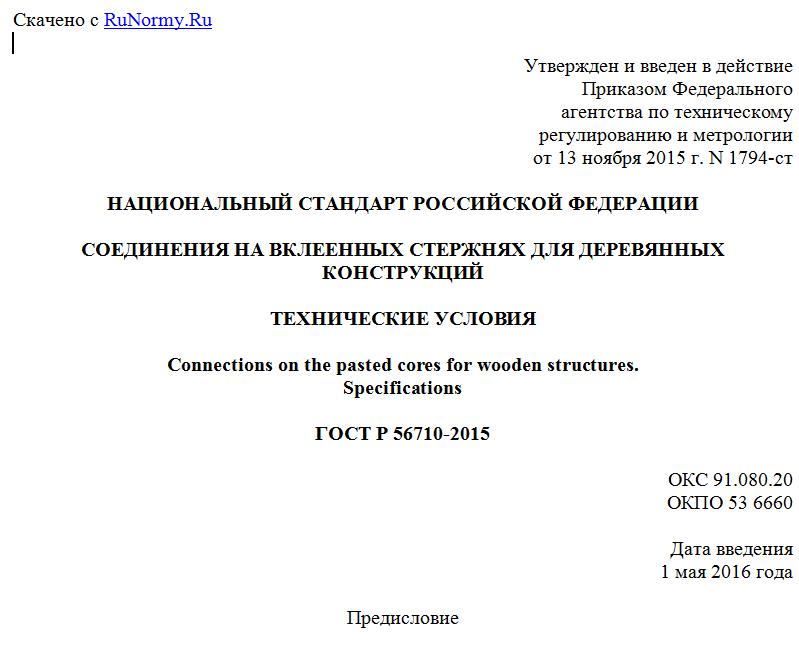

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СОЕДИНЕНИЯ НА ВКЛЕЕННЫХ СТЕРЖНЯХ ДЛЯ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Connections on the pasted cores for wooden structures.
Specifications
ГОСТ Р 56710-2015
ОКС 91.080.20
ОКПО 53 6660
Дата введения
1 мая 2016 года
Предисловие
1 РАЗРАБОТАН Центральным научно-исследовательским, проектно-конструкторским и технологическим институтом им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко), отделением ОАО "НИЦ "Строительство"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 ноября 2015 г. N 1794-ст
4 В настоящем стандарте учтены результаты совместных научно-исследовательских работ ЦНИИСК им. В.А. Кучеренко и института VVT, Финляндия, Хельсинки, в рамках российско-финского сотрудничества по разработке соединений на вклеенных стержнях для деревянных конструкций
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
1.1 Настоящий стандарт устанавливает технические требования к соединениям на вклеенных стержнях (далее - соединения), используемым для устройства узловых соединений и сопряжения элементов деревянных конструкций, а также устанавливает правила по методам испытаний, приемки готовых соединений и дает рекомендации по их использованию.
1.2 Стандарт распространяется на соединения с использованием стержней высокой прочности (из арматурной стали периодического профиля, круглой стали и сплавов, стеклопластика, древесно-слоистого пластика и др.), вклеенных в древесину под различными углами к ее волокнам и воспринимающих расчетные усилия в различных направлениях.
1.3 В настоящем стандарте установлены критерии по оценке соответствия соединений действующим требованиям, а также оценке их несущей способности и деформативности при действии эксплуатационных нагрузок.
2. Нормативные ссылки
В настоящем стандарте приведены нормативные ссылки на следующие стандарты:
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427-75 Линейки металлические измерительные. Технические условия
ГОСТ 2590-2006 Прокат сортовой стальной горячекатаный круглый. Сортамент
ГОСТ Р ИСО 3951-1-2007 Статистические методы. Процедуры выборочного контроля по количественному признаку. Часть 1. Требования к одноступенчатым планам на основе предела приемлемого качества для контроля последовательных партий по единственной характеристике и единственному AQL
ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия
ГОСТ 6449.4-82 Изделия из древесины и древесных материалов. Допуски расположения осей отверстий для крепежных деталей
ГОСТ 7417-75 Сталь калиброванная круглая. Сортамент
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия
ГОСТ 9077-82 Кварц молотый пылевидный. Общие технические условия
ГОСТ 10587-84 Смолы эпоксидно-диановые неотвержденные. Технические условия
ГОСТ 10884-94 Сталь арматурная термомеханически упроченная для железобетонных конструкций. Технические условия
ГОСТ 13913-78 Пластики древесные слоистые (ДСП). Технические условия
ГОСТ 16588-91 Пилопродукция и деревянные детали. Методы определения влажности
ГОСТ 20850-2014 Конструкции деревянные клееные несущие. Общие технические условия
ГОСТ 31938-2012 Арматура композитная полимерная для армирования бетонных конструкций. Общие технические условия
ГОСТ 33082-2014 Конструкции деревянные. Методы определения несущей способности узловых соединений
ГОСТ 33124-2014 Брус многослойный клееный из шпона. Технические условия
ГОСТ Р 52544-2006 Прокат арматурный свариваемый периодического профиля классов А500С и В500С для армирования железобетонных конструкций
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 соединение на вклеенных стержнях: Соединение элементов конструкций, выполненное с использованием стержней высокой прочности, вклеиваемых в предварительно подготовленные отверстия и работающих на выдергивание, продавливание или сдвиг.
3.2 несущая способность соединения: Предельные величины усилия (нагрузки) и деформаций, при которых не происходят разрушение или недопустимые деформации соединения.
3.3 деформативность соединения: Зависимость взаимного смещения соединяемых элементов соединения от величины нагрузки.
3.4 наклонно вклеенный стержень: Стержень, вклеенный под углами от 20° до 70° к направлению волокон древесины.
3.5 поперечно вклеенный стержень: Стержень, вклеенный под углами более 70° к направлению волокон древесины.
3.6 вклеенный вдоль волокон стержень: Стержень, вклеенный под углами менее 20° к направлению волокон древесины.
3.7 V-образное анкерное соединение: Соединение не менее чем из двух вклеенных стержней под углом 90° - 120° друг к другу.
3.8 клеевая композиция для вклеивания стержней: Композиция, состоящая из эпоксидной смолы, отвердителя, пластификатора и наполнителя.
3.9 продавливание: Разрушение клеевого шва соединения, в котором стержень работает на сжатие.
3.10 выдергивание: Разрушение клеевого шва соединения, в котором стержень работает на растяжение.
3.11 отливка: Небольшая порция клеевой смеси (порядка 20 г), нанесенная на бумагу (или другую гибкую подложку), изготавливаемая в целях наблюдения за процессом отверждения клея.
4. Общие положения
4.1 Вклеенные стержни являются универсальным видом соединений. Они используются в различных типах узлов и стыков, для сплачивания составных элементов, в качестве вклеенных нагелей, для поперечного армирования и др. Для работы соединений характерна их малая деформативность, связанная с наличием клеевой прослойки, являющейся неподатливым соединением.
4.2 Основными условиями надежности используемых соединений должны быть контроль качества выполняемых работ, применяемые методы расчета и подтверждающие их результаты методы испытаний под эксплуатационной нагрузкой.
4.3 Качество соединений должно быть обеспечено современным уровнем технологии их изготовления и системой приемочного контроля в процессе их производства.
4.4 В зависимости от величины угла между осью вклеиваемого стержня и направлением волокон древесины, различают три основных типа соединений:
- со стержнями, вклеенными вдоль волокон;
- со стержнями, вклеенными поперек волокон;
- со стержнями, вклеенными под углом к волокнам.
Стержни, вклеенные под углом к волокнам менее 20°, рассматриваются как вклеенные вдоль волокон, остальные - как вклеенные под углом к волокнам. Вклеенные поперек волокон стержни являются частным случаем стержней, вклеенных под углом к волокнам.
4.5 В зависимости от вида воспринимаемых стержнем усилий при нагружении, различают вклеенные стержни, работающие:
- на сжатие, продавливание;
- на растяжение, выдергивание;
- на сжатие с изгибом, продавливание с изгибом;
- на растяжение с изгибом, выдергивание с изгибом;
- на изгиб.
4.6 Вклеиваемые стержни могут быть одиночными или групповыми в виде сборной детали с двумя и более стержнями.
5. Материалы
5.1 Соединения на вклеенных стержнях используются для конструкций из цельной древесины, отвечающей требованиям ГОСТ 8486, клееной древесины, изготовленной по требованиям ГОСТ 20850, многослойного клееного бруса из шпона по ГОСТ 33124, перекрестноклееной древесины и др. Влажность древесины при вклеивании стержней, указываемая в рабочих чертежах, должна быть в интервале 8% - 14% и должна соответствовать ожидаемой эксплуатационной равновесной влажности в целях снижения деформаций усушки древесины и отказа соединений.
Не допускается использование вклеенных стержней для клееных пакетов с компенсационными прорезями.
5.2 Материалами для изготовления стержней являются сталь, в том числе нержавеющая, алюминиевые сплавы, композитные полимеры, древесные слоистые пластики (ДСП) и др.
5.2.1 Стальные стержни выполняют из арматуры периодического профиля по ГОСТ 5781, ГОСТ 10884 и ГОСТ Р 52544 и круга стального по ГОСТ 2590 и ГОСТ 7417. Допускается использовать высокопрочную арматуру с винтовой формой профиля по техническим условиям.
При использовании гладкой арматуры или круга для стержней, работающих на продавливание или выдергивание, необходима нарезка резьбы или борозд для обеспечения адгезии по всей расчетной длине вклеивания.
5.2.2 Композитные полимерные стержни выполняют из стеклокомпозитной, базальтокомпозитной, углекомпозитной, арамидокомпозитной и комбинированнокомпозитной арматуры по ГОСТ 31938 и из гладких полимеркомпозитных стержней.
