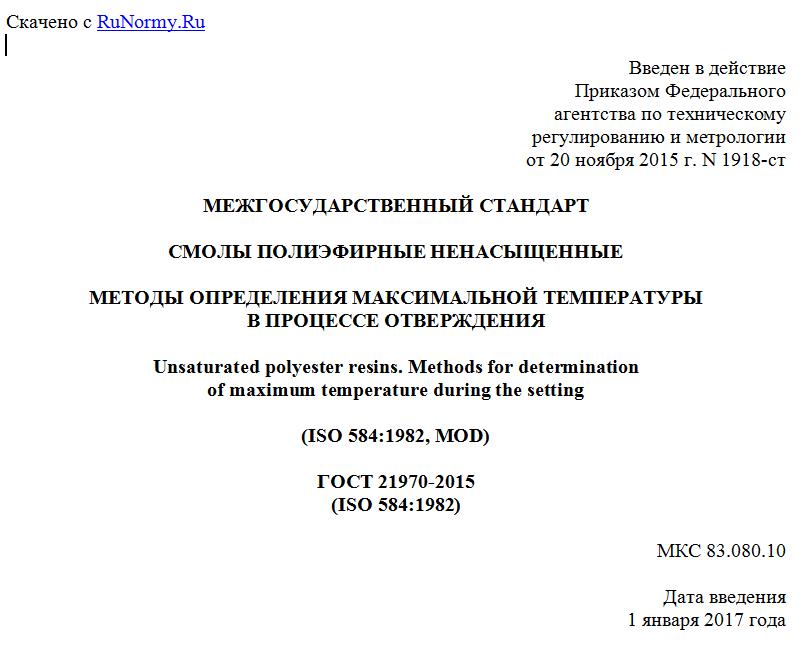

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 ноября 2015 г. N 1918-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СМОЛЫ ПОЛИЭФИРНЫЕ НЕНАСЫЩЕННЫЕ
МЕТОДЫ ОПРЕДЕЛЕНИЯ МАКСИМАЛЬНОЙ ТЕМПЕРАТУРЫ
В ПРОЦЕССЕ ОТВЕРЖДЕНИЯ
Unsaturated polyester resins. Methods for determination
of maximum temperature during the setting
(ISO 584:1982, MOD)
ГОСТ 21970-2015
(ISO 584:1982)
МКС 83.080.10
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации материалов и технологий" (ФГУП "ВНИИ СМТ") совместно с Открытым акционерным обществом "НПО Стеклопластик", Автономной некоммерческой организацией "Центр нормирования, стандартизации и классификации композитов" и Открытым акционерным обществом "Институт пластмасс имени Г.С. Петрова" при участии Объединения юридических лиц "Союз производителей композитов" на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 230 "Пластмассы, полимерные материалы и методы их испытаний"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г. N 82-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Таджикистан TJ Таджикстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 ноября 2015 г. N 1918-ст межгосударственный стандарт ГОСТ 21970-2015 (ISO 584:1982) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 Настоящий стандарт модифицирован по отношению к международному стандарту ISO 584:1982 Plastics - Unsaturated polyester resins - Determination of reactivity at 80 °C (conventional method) [Пластмассы. Ненасыщенные полиэфирные смолы. Определение реакционной способности при 80 °C (практический метод)].
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6), а также с учетом изменения наименования метода, на наименование, наиболее точно отражающее суть метода.
Дополнительные фразы, слова, показатели и их значения, включенные в текст настоящего стандарта для учета потребностей национальной экономики и стандартизации, выделены курсивом. По сравнению с международным стандартом настоящий стандарт дополнен методом определения реакционной способности ненасыщенных полиэфирных смол, отверждающихся при температуре окружающей среды (метод A).
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, имеются в Федеральном информационном фонде технических регламентов и стандартов.
Сравнение структуры международного стандарта со структурой настоящего стандарта приведено в дополнительном приложении ДА.
Степень соответствия - модифицированная (MOD)
6 ВЗАМЕН ГОСТ 21970-76
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает два метода определения максимальной температуры в процессе отверждения полиэфирных смол и времени достижения этой температуры, которые характеризуют реакционную способность этих смол.
Метод A применяют для полиэфирных смол, отверждающихся при температуре окружающей среды, процесс отверждения полиэфирных смол проводят при температуре 25 °C, с добавлением к смоле ускорителя в присутствии инициатора.
Метод B применяют для полиэфирных смол, отверждающихся при повышенных температурах, процесс отверждения полиэфирных смол проводят при температуре 80 °C, без добавления ускорителя в присутствии инициатора.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий межгосударственный стандарт:
ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Сущность метода
Сущность метода заключается в непрерывном измерении температуры смеси полиэфирной смолы с ускорителем и инициатором или только с инициатором в процессе отверждения до момента достижения максимального значения температуры и начала ее понижения, а также - в измерении времени достижения максимальной температуры (метод A) и определении времени, в течение которого температура смеси возрастает от 65 °C до максимальной, кроме того, записывают время, необходимое для роста температуры от 65 °C до 90 °C (метод B). Полученная кривая дает возможность определить скорость подъема температуры в процессе отверждения полиэфирных смол.
При проведении испытания в пробирку помещают соответствующую смесь (смола, ускоритель, инициатор - для метода A; смола, инициатор - для метода B), помещают пробирку со смесью на водяную баню с температурой 25 °C (метод A) или 80 °C (метод B), поддерживают требуемую температуру водяной бани в течение времени протекания реакции и регистрируют процесс подъема температуры во времени.
4. Реактивы
Для анализа используют реактивы известной аналитической чистоты.
Метод A
Инициатор - раствор перекиси метилэтилкетона с массовой долей 50% в дибутилфталате или паста перекиси циклогексанона или перекиси бензоила с массовой долей 50% в дибутилфталате.
Ускоритель - раствор нафтената или октоата кобальта с массовой долей кобальта 1% в стироле или в инертном растворителе или аминный ускоритель с массовой долей диметиланилина 10%.
Применяемые инициатор и ускоритель и их количества указывают в нормативном документе или технической документации на конкретную полиэфирную смолу.
Метод B
Инициатор - перекись бензоила.
Предупреждение - При работе с чистой перекисью бензоила следует соблюдать правила техники безопасности.
Паста перекиси бензоила с массовой долей 50% в дибутилфталате, с массовой долей активного кислорода от 3,25% до 3,33%, определенной принятыми аналитическими методами или другие перекиси и гидроперекиси в виде готовых паст или растворов.
5. Аппаратура
5.1 Термостат, заполненный водой или другой жидкостью, с устройством для циркуляции жидкости или мешалкой, обеспечивающие поддерживание температуры (25,0 +/- 0,5) °C и (80,0 +/- 0,5) °C.
Крышка для термостата из жесткого пенополистирола толщиной приблизительно 20 мм с тремя отверстиями: одно - в центре для термометра и два боковых - для пробирок.
5.2 Пробирка реакционная по ГОСТ 25336 наружным диаметром (21 +/- 1) мм, толщиной стенок не менее 1,0 мм, высотой не менее 200 мм.
Пробирка наружная (для метода A) наружным диаметром (36 +/- 1) мм, внутренним диаметром (32 +/- 1) мм, высотой не менее 190 мм.
5.3 Термопара железо-константан, диаметр проволок термопары - (1,00 +/- 0,05) мм, диаметр шарообразного спая - не более 2 мм, соединенная с потенциометром для измерения температуры с пределом измерения температуры до 250 °C, с ценой деления не более 2 °C или термопара хромель-копель, диаметр проволок - (0,30 +/- 0,04) мм, диаметр шарообразного спая - (2,0 +/- 0,2) мм, соединенная с автоматическим самопишущим потенциометром для измерения температуры 0 °C - 300 °C, с временем пробега шкалы не более 10 с, класса точности 0,5 - 0,25.
Длина термопары определяется размерами и расположением частей аппаратуры.
Примечание - Рекомендуется применять экранированные термопары с целью обеспечения их соосного размещения в пробирке, например, гильзу (см. 5.10).
5.4 Потенциометр самопишущий, который может регистрировать температуру с точностью до 1 °C, время - с точностью до 15 с.
5.5 Устройство, обеспечивающее соосное размещение термопары в пробирке (см. рисунок 1).
Для просмотра документа целиком скачайте его >>>
