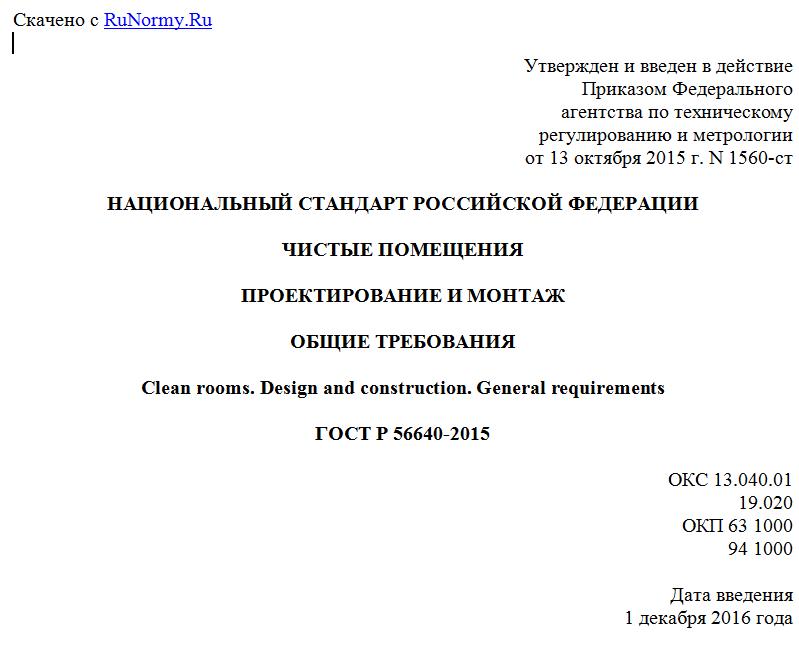

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 октября 2015 г. N 1560-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЧИСТЫЕ ПОМЕЩЕНИЯ
ПРОЕКТИРОВАНИЕ И МОНТАЖ
ОБЩИЕ ТРЕБОВАНИЯ
Clean rooms. Design and construction. General requirements
ГОСТ Р 56640-2015
ОКС 13.040.01
19.020
ОКП 63 1000
94 1000
Дата введения
1 декабря 2016 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Инвар-проект" (ООО "Инвар-проект") при участии Открытого акционерного общества Научно-исследовательский центр контроля и диагностики технических систем (АО НИЦКД)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 184 "Обеспечение промышленной чистоты"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 октября 2015 г. N 1560-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (www.gost.ru)
Введение
Чистые помещения широко применяются в электронной, приборостроительной, фармацевтической, пищевой и других отраслях промышленности, в производстве медицинских изделий, в больницах и т.д. Они стали неотъемлемой частью многих современных процессов и средством защиты человека, материалов и продукции от загрязнений.
Чистые помещения обладают существенными особенностями, заключающимися в обеспечении высокой чистоты воздуха, которую нельзя достигнуть обычными методами строительства, а также общепромышленными материалами и конструкциями. К настоящему времени действует ГОСТ Р ИСО 14644-4-2002 "Чистые помещения и связанные с ними контролируемые среды. Часть 4. Проектирование, строительство и ввод в эксплуатацию чистых помещений". Этот стандарт носит общий характер, отражает отдельные аспекты проблемы по состоянию на середину 1990-х годов, не учитывает многих важных факторов и накопленного в последние годы опыта. Существенной особенностью монтажа чистых помещений, не отраженной в стандартах, являются протоколы чистоты, требующие поэтапного повышения требований к соблюдению условий чистоты в процессе монтажа на разных его этапах.
Цель настоящего стандарта - дать общие требования к проектированию и монтажу чистых помещений, которые образуют унифицированную основу процесса создания чистых помещений, направленную на гарантию чистоты воздуха в соответствии с заданными требованиями.
1. Область применения
Настоящий стандарт устанавливает общие требования к проектированию и монтажу чистых помещений с учетом их особенностей.
В настоящем стандарте не рассматриваются требования к проектированию и монтажу помещений, которые не связаны с обеспечением чистоты воздуха по концентрации частиц в соответствии с классификацией чистых помещений.
Стандарт не устанавливает требований безопасности, которые регламентируются другими нормативными документами.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ ИСО 14644-1-2002 Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистоты воздуха
ГОСТ Р ИСО 14644-4-2002 Чистые помещения и связанные с ними контролируемые среды. Часть 4. Проектирование, строительство и ввод в эксплуатацию
ГОСТ Р ИСО 14644-5-2005 Чистые помещения и связанные с ними контролируемые среды. Часть 5. Эксплуатация
ГОСТ Р ИСО 14644-7-2007 Чистые помещения и связанные с ними контролируемые среды. Часть 7. Изолирующие устройства (укрытия с чистым воздухом, боксы перчаточные, изоляторы и мини-окружения)
ГОСТ Р ИСО 13408-1-2000 Асептическое производство медицинской продукции. Часть 1. Общие требования
ГОСТ Р 52539-2006 Чистота воздуха в лечебных учреждениях. Общие требования
ГОСТ Р 52249-2009 Производство и контроль качества лекарственных средств
ГОСТ Р 56190-2014 Чистые помещения. Методы энергосбережения
ГОСТ Р 56638-2015 Чистые помещения. Вентиляция и кондиционирование воздуха. Общие требования
ГОСТ Р 56639-2015 Технологическое проектирование промышленных предприятий. Общие требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте использованы следующие термины с соответствующими определениями:
3.1
чистое помещение: Помещение, в котором контролируется концентрация взвешенных в воздухе частиц, построенное и используемое так, чтобы свести к минимуму поступление, выделение и удержание частиц внутри помещения, и позволяющее, по мере необходимости, контролировать другие параметры, например, температуру, влажность и давление. [ГОСТ ИСО 14644-1-2002, статья 2.1.1]
3.2
чистая зона: Пространство, в котором контролируется концентрация взвешенных в воздухе частиц, построенное и используемое так, чтобы свести к минимуму поступление, выделение и удержание частиц внутри зоны, и позволяющее, по мере необходимости, контролировать другие параметры, например, температуру, влажность и давление. Примечание - Чистая зона может быть открытой или замкнутой и находиться как внутри, так и вне чистого помещения. [ГОСТ ИСО 14644-1-2002, статья 2.1.2]
3.3
однонаправленный поток воздуха: Контролируемый поток воздуха с постоянной скоростью и примерно параллельными линиями тока по всему поперечному сечению чистой зоны. Примечание - Поток воздуха такого типа непосредственно уносит частицы из чистой зоны. [ГОСТ Р ИСО 14644-4-2002, статья 3.11]
3.4
неоднонаправленный поток воздуха: Распределение воздуха, при котором поступающий в чистую зону воздух смешивается с внутренним воздухом посредством подачи струи приточного воздуха. [ГОСТ Р ИСО 14644-4-2002, статья 3.6]
3.5
класс чистоты: Уровень чистоты по взвешенным в воздухе частицам, применимый к чистому помещению или чистой зоне, выраженный в терминах "Класс N ИСО", который определяет максимально допустимые концентрации частиц (частиц/м3) для заданных диапазонов размеров частиц. [ГОСТ ИСО 14644-1-2002, статья 2.1.4]
3.6 барьерная система с ограниченным доступом (Restricted Access Barrier Systems, RABS): Система, которая находится в помещении и ограждена от окружающей среды с целью защиты от проникания в нее загрязнений, но не отвечает требованиям к изолирующим устройствам.
3.7
изолирующее устройство: Устройство, имеющее конструктивные и динамические средства для создания надежного разделения между внутренним и внешним пространствами по отношению к определенному объему. Примечание - Примерами некоторых промышленных изолирующих устройств являются устройства с чистым воздухом, герметичные устройства, боксы перчаточные, изоляторы и мини-окружения. [ГОСТ Р ИСО 14644-7-2007, статья 3.17]
Примечание - В производстве микросхем применяются стандартные механические интерфейсы - СМИФ-боксы (Standard Mechanical Interface - SMIF boxes), служащие для передачи кассет с пластинами от одной единицы оборудования к другой и обеспечивающие изоляцию пластин от окружающей среды, и кластеры (cluster), которые объединяют две и более единиц оборудования так, что передача пластин из одной единицы оборудования в другую осуществляется в пределах изолированного небольшого объема, в который выходят порты загрузки-выгрузки оборудования.
4. Здания
4.1. Место расположения здания
При выборе места расположения здания (в случае нового строительства) должна быть учтена загрязненность воздуха аэрозолями (основные источники загрязнений: транспортные средства, промышленные и энергетические объекты, выделяющие пыльцу и пух растения и др.).
При размещении в чистых помещениях технологических процессов, чувствительных к вибрации, следует выбирать место расположения здания с низким уровнем вибрации от внешних источников и/или применять необходимые средства защиты.
4.2. Характеристики здания
4.2.1 Площади и высоты этажей здания должны быть достаточными для размещения производств, лабораторий, вспомогательных, административно-бытовых помещений, энергетического хозяйства, складов (при необходимости) и т.д. Высоты этажей должны быть достаточными для устройства чистых помещений и прокладки воздуховодов и других коммуникаций.
