"ГОСТ Р 56730-2015. Национальный стандарт Российской Федерации. Трубы полимерные гибкие с тепловой изоляцией для систем теплоснабжения. Общие технические условия"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

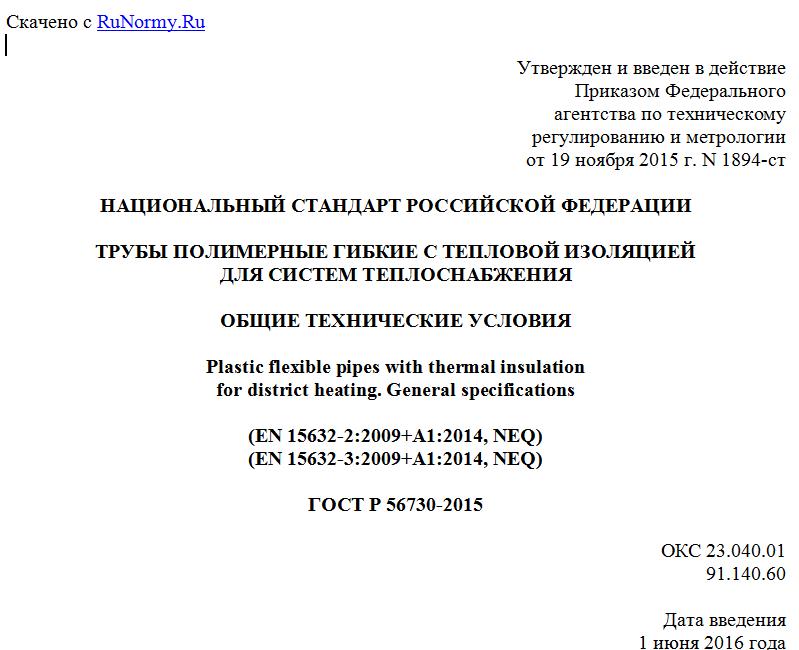

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 ноября 2015 г. N 1894-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТРУБЫ ПОЛИМЕРНЫЕ ГИБКИЕ С ТЕПЛОВОЙ ИЗОЛЯЦИЕЙ
ДЛЯ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

Plastic flexible pipes with thermal insulation
for district heating. General specifications

(EN 15632-2:2009+A1:2014, NEQ)
(EN 15632-3:2009+A1:2014, NEQ)

ГОСТ Р 56730-2015

ОКС 23.040.01
91.140.60

Дата введения
1 июня 2016 года

Предисловие

1 РАЗРАБОТАН ООО "НТЦ Системы трубопроводов из полимерных материалов"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 ноября 2015 г. N 1894-ст
4 В настоящем стандарте учтены основные нормативные положения следующих европейских стандартов:
- EN 15632-2:2009+A1:2014 "Теплопроводы районные. Предварительно изолированные гибкие системы трубопроводов. Часть 2. Связанная система с полимерными напорными трубами. Требования и методы испытаний" ("District heating pipes - Pre-insulated flexible pipe systems: Part 2: Bonded system with plastic service pipes; requirements and test methods", NEQ);
- EN 15632-3:2009+A1:2014 "Теплопроводы районные. Предварительно изолированные гибкие системы трубопроводов. Часть 3. Несвязанная система с полимерными напорными трубами. Требования и методы испытаний" ("District heating pipes - Pre-insulated flexible pipe systems: Part 3: Non bonded system with plastic service pipes; requirements and test methods", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1. Область применения

Настоящий стандарт распространяется на трубы полимерные гибкие с тепловой изоляцией в наружной защитной оболочке, предназначенные для систем теплоснабжения, а также горячего и холодного водоснабжения.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.007 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.3.002 Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности
ГОСТ 12.3.030 Система стандартов безопасности труда. Переработка пластических масс. Требования безопасности
ГОСТ 17.2.3.02 Правила установления допустимых выбросов загрязняющих веществ промышленными предприятиями
ГОСТ 14192 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 26311 Полиолефины. Метод определения сажи
ГОСТ 32415-2013 Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия
ГОСТ ИСО 161-1 Трубы из термопластов для транспортирования жидких и газообразных сред. Номинальные наружные диаметры и номинальные давления. Метрическая серия
ГОСТ ISO 1167-1 Трубы, соединительные детали и узлы соединений из термопластов для транспортирования жидких и газообразных сред. Определение стойкости к внутреннему давлению. Часть 1. Общий метод
ГОСТ EN 1605 Изделия теплоизоляционные, применяемые в строительстве. Метод определения деформации при заданной сжимающей нагрузке и температуре
ГОСТ EN 1606 Изделия теплоизоляционные, применяемые в строительстве. Метод определения ползучести при сжатии
ГОСТ ИСО 4065 Трубы из термопластов. Таблица универсальных толщин стенок
ГОСТ EN 12085 Изделия теплоизоляционные, применяемые в строительстве. Методы определения линейных размеров образцов, предназначенных для испытаний
ГОСТ IEC 60811-4-1 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 4-1. Специальные методы испытаний полиэтиленовых и полипропиленовых композиций. Стойкость к растрескиванию под напряжением в условиях окружающей среды. Определение показателя текучести расплава. Определение содержания сажи и/или минерального наполнителя в полиэтилене методом непосредственного сжигания. Определение содержания сажи методом термогравиметрического анализа (TGA). Определение дисперсии сажи в полиэтилене с помощью микроскопа
ГОСТ Р 53630 Трубы напорные многослойные для систем водоснабжения и отопления. Общие технические условия
ГОСТ Р 54866 (ИСО 9080:2003) Трубы из термопластичных материалов. Определение длительной гидростатической прочности на образцах труб методом экстраполяции
ГОСТ Р 54867 (ИСО 17456:2006) Трубы полимерные многослойные. Определение длительной прочности
ГОСТ Р 55911 (ИСО 17455:2005) Трубопроводы из пластмасс. Многослойные трубы. Определение кислородопроницаемости труб с барьерным слоем
ГОСТ Р ИСО 3126 Трубопроводы из пластмасс. Пластмассовые элементы трубопровода. Определение размеров
СП 61.13330 СНиП 41-03-2003 Тепловая изоляция оборудования и трубопроводов
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены термины по ГОСТ 32415, а также следующие термины с соответствующими определениями:
3.1 изолированная труба: Конструкция, состоящая из напорной полимерной трубы, теплоизоляционного слоя и защитной оболочки. В зависимости от количества напорных труб конструкция может быть однотрубной или многотрубной, если напорных труб две и более.
3.2 напорная труба: Труба, по которой осуществляется транспортировка воды.
3.3 защитная оболочка: Отдельно нанесенный наружный слой изолированной трубы, защищающий теплоизоляционный слой от внешних воздействий в процессе монтажа и эксплуатации.
3.4 теплоизоляционный слой: Слой, который обеспечивает необходимые тепловые характеристики изолированной трубы.
3.5 трубопровод: Система, состоящая из изолированной трубы, соединительных деталей (фитингов), элементов защиты мест соединения напорных труб, устройств контроля.
3.6 связанная труба: Изолированная труба, в которой напорная труба, теплоизоляционный слой и защитная оболочка связаны между собой теплоизоляционным материалом.
3.7 несвязанная труба: Изолированная труба, в которой напорная труба, теплоизоляционный слой и защитная оболочка не связаны между собой теплоизоляционным материалом.

4. Основные параметры и размеры

4.1 Изолированные трубы изготавливают с напорными трубами из следующих материалов: сшитый полиэтилен (PE-X), полибутен (PB) или полиэтилен повышенной термостойкости (PE-RT тип II).
Изолированные трубы изготавливают связанными или несвязанными в зависимости от наличия связи между напорной трубой, теплоизоляционным слоем и защитной оболочкой.
4.2 Размеры труб
4.2.1 Напорные трубы классифицируют по номинальному наружному диаметру dn.
Номинальные наружные диаметры dn предпочтительно следует устанавливать из ряда по ГОСТ ИСО 161-1.
Толщина стенки напорных труб установлена рядами серий S (стандартных размерных отношений SDR) по ГОСТ ИСО 4065.
4.2.2 Размеры напорных труб должны соответствовать таблице 1.

Таблица 1

В миллиметрах

Номинальный наружный диаметр dn Средний наружный диаметр dem Овальность после экструзии, не более Серия труб S (Стандартное размерное отношение SDR)
S 6,3 (SDR 13,6) S 5 (SDR 11) S 4 (SDR 9) S 3,2 (SDR 7,4) S 2,5 (SDR 6)
Толщина стенки e
минимальный dem,min максимальный dem,max Номин. Пред. откл. Номин. Пред. откл. Номин. Пред. откл. Номин. Пред. откл. Номин. Пред. откл.
16 16,0 16,3 0,4 1,3 +0,3 1,5 +0,3 1,8 +0,3 2,2 +0,4 2,7 +0,4
20 20,0 20,3 0,5 1,5 +0,3 1,9 +0,3 2,3 +0,4 2,8 +0,4 3,4 +0,5
25 25,0 25,3 0,6 1,9 +0,3 2,3 +0,4 2,8 +0,4 3,5 +0,5 4,2 +0,6
32 32,0 32,3 0,8 2,4 +0,4 2,9 +0,4 3,6 +0,5 4,4 +0,6 5,4 +0,7
40 40,0 40,4 1,0 3,0 +0,4 3,7 +0,5 4,5 +0,6 5,5 +0,7 6,7 +0,8
50 50,0 50,5 1,2 3,7 +0,5 4,6 +0,6 5,6 +0,7 6,9 +0,8 8,3 +1,0
63 63,0 63,6 1,4 4,7 +0,6 5,8 +0,7 7,1 +0,9 8,6 +1,0 10,5 +1,2
75 75,0 75,7 1,4 5,6 +0,7 6,8 +0,8 8,4 +1,0 10,3 +1,2 12,5 +1,4
90 90,0 90,9 1,4 6,7 +0,8 8,2 +1,0 10,1 +1,2 12,3 +1,4 15,0 +1,6
110 110,0 111,0 1,6 8,1 +1,0 10,0 +1,1 12,3 +1,4 15,1 +1,7 18,3 +2,0
125 125,0 126,2 1,6 9,2 +1,1 11,4 +1,3 14,0 +1,5 17,1 +1,9 20,8 +2,2
