"ГОСТ Р 56732-2015. Национальный стандарт Российской Федерации. Материалы и изделия теплоизоляционные. Методы определения характеристик эмиссии волокон при обдувании воздухом"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

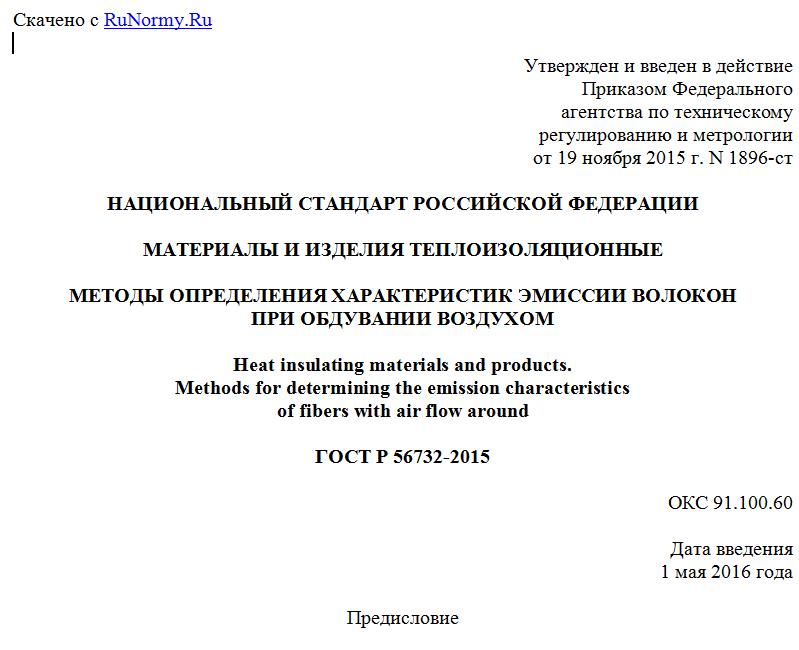

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 ноября 2015 г. N 1896-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

МАТЕРИАЛЫ И ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ

МЕТОДЫ ОПРЕДЕЛЕНИЯ ХАРАКТЕРИСТИК ЭМИССИИ ВОЛОКОН
ПРИ ОБДУВАНИИ ВОЗДУХОМ

Heat insulating materials and products.
Methods for determining the emission characteristics
of fibers with air flow around

ГОСТ Р 56732-2015

ОКС 91.100.60

Дата введения
1 мая 2016 года

Предисловие

1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук" (НИИСФ РААСН)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 ноября 2015 г. N 1896-ст
4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1. Область применения

Настоящий стандарт распространяется на строительные минераловатные теплоизоляционные материалы и изделия, изготовленные в заводских условиях, и устанавливает методы определения характеристик эмиссии волокон (коэффициента эмиссии волокон, суммарной эмиссии волокон с квадратного метра утеплителя) при обдувании воздухом.

2. Нормативные ссылки

ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 17177-94 Материалы и изделия строительные теплоизоляционные. Методы испытаний
ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3. Термины, определения и обозначения

3.1 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 эмиссия волокон из минераловатного утеплителя: Явление, заключающееся в удалении волокон из слоя минеральной ваты под воздействием потока воздуха.
3.1.2 плотность потока эмиссии волокон: Физическая величина, численно равная массе волокон, удаленной в единицу времени с поверхности 1 м2 минеральной ваты под воздействием потока воздуха, движущегося параллельно поверхности утеплителя.
3.2 Обозначения
Обозначения и единицы измерения основных параметров, применяемых при определении воздухопроницаемости, приведены в таблице 1.

Таблица 1

Параметр Обозначение Единица измерения
Площадь поверхности образца A м2
Плотность потока эмиссии волокон j кг/(м2·с)
Коэффициент эмиссии волокон м/с
Скорость потока воздуха, обдувающего образец U м/с
Начальная масса образца m0 кг
Абсолютное изменение массы образца кг
Средняя скорость эмиссии волокон i кг/с
Толщина образца м
Плотность образца кг/м3

4. Общие положения

Сущность метода заключается в экспериментальном определении плотности потока эмиссии волокон с поверхности образцов минеральной ваты при воздействии на них потока воздуха, направленного параллельно их поверхности, и в последующем расчете коэффициента эмиссии волокон по известной величине скорости потока воздуха и полученной величине плотности потока эмиссии волокон.
Плотность потока эмиссии волокон с поверхности образца минеральной ваты, j, кг/(м2·с), определяется уравнением

(1)

где A - площадь поверхности образца, с которой происходит эмиссия волокон, м2;
m - масса образца, кг;
z - время, с.
Плотность потока эмиссии волокон зависит от скорости потока воздуха и коэффициента эмиссии с поверхности образца материала в соответствии с уравнением

(2)

где
- коэффициент эмиссии волокон, м/с;
- плотность образца минеральной ваты, кг/м3;
U - скорость потока воздуха, обдувающего образец, м/с;
U1 - номинальная скорость потока воздуха, равная 1 м/с.

5. Средства испытания

- Лабораторные весы по ГОСТ Р 53228.
- Штангенциркуль по ГОСТ 166.
- Линейка по ГОСТ 427.
- Часы.
Экспериментальная установка, представляющая собой короб в форме прямоугольного параллелепипеда размерами не менее 250 x 750 мм (рисунок 1).



Рисунок 1 - Схема короба для экспериментальной установки
для исследования эмиссии волокон из минераловатных плит

Короб может быть выполнен из фанеры толщиной 8 - 10 мм или другого аналогичного материала. Глубина короба должна быть не менее толщины образцов материалов для испытания и обеспечивать зазор для движения потока воздуха. В торцевой грани короба выполнена щель для забора воздуха. В противоположную грань короба вмонтирован вентилятор, который при проведении эксперимента обеспечивает вытяжку воздуха из пространства короба.
Электропривод вентилятора должен быть снабжен частотным регулированием, что обеспечивает более точную подстройку характеристики вентилятора под характеристику образовавшейся сети. Для большей глубины регулирования и обеспечения более плавного пуска электродвигателя вентилятора целесообразно также использовать шиберующие устройства в присоединительном канале стенда. В качестве шиберующих устройств наилучшим образом подходят поворотные заслонки или ирисовые диафрагмы (для круглых частей канала). Привод шиберующих устройств - ручной.

6. Подготовка к испытанию

6.1 Объектом испытаний являются образцы плит из минеральной ваты, как каменной, так и стеклянной. Толщина этих образцов может составлять от 0,05 до 0,15 м.
6.2 Для проведения исследований вырезают образцы из минераловатных плит в форме квадратных пластин размерами 0,25 x 0,25 м. Перед проведением испытаний образцы минеральной ваты подвергаются искусственному состариванию.
6.3 Образцы увлажняются до влажности 10% - 20% по массе путем добавления воды на поверхность образцов и запечатываются в полиэтиленовые пакеты. В таком состоянии образцы подвергают не менее 100 циклам замораживания-оттаивания в климатической камере. Замораживание происходит в течение не менее 6 ч при температуре (-20 +/- 2) °C. Оттаивание проводят в течение не менее 6 ч при температуре (20 +/- 2) °C. После проведения циклов замораживания-оттаивания образцы высушивают и подготавливают для проведения испытания на эмиссию волокон.
6.4 Подготовленные таким образом образцы укладывают в короб так, что струя воздуха, всасываемая вентилятором через воздухозаборную щель, проходит над их верхней поверхностью. Образцы удерживаются в фиксированном положении натянутыми проволоками. Для возможности извлечения образцов из
