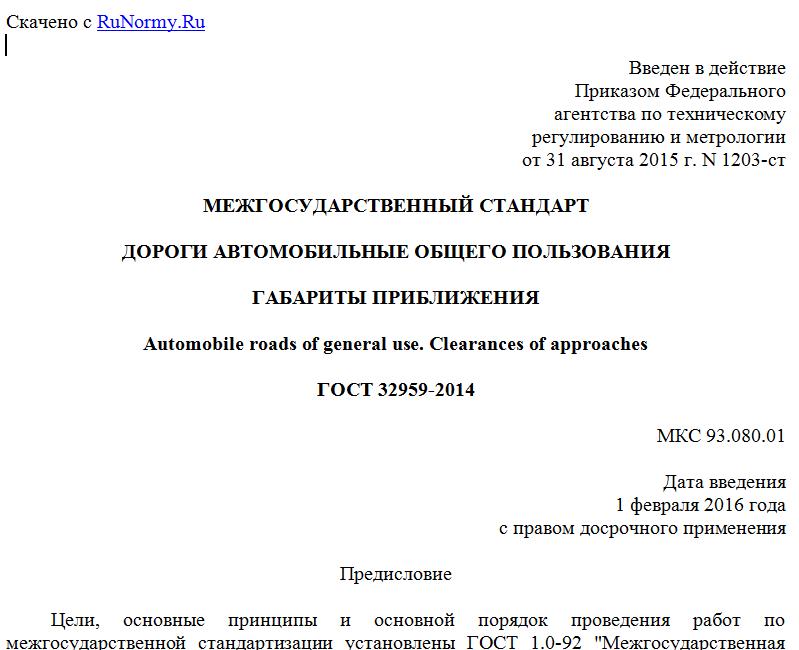

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 31 августа 2015 г. N 1203-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
ГАБАРИТЫ ПРИБЛИЖЕНИЯ
Automobile roads of general use. Clearances of approaches
ГОСТ 32959-2014
МКС 93.080.01
Дата введения
1 февраля 2016 года
с правом досрочного применения
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным бюджетным учреждением "Российский дорожный научно-исследовательский институт" (ФГБУ "РОСДОРНИИ"), Министерства транспорта Российской Федерации, Межгосударственным техническим комитетом по стандартизации МТК 418 "Дорожное хозяйство"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 сентября 2014 г. N 70-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2015 г. N 1203-ст межгосударственный стандарт ГОСТ 32959-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 февраля 2016 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется и устанавливает минимальные габариты приближения автомобильных дорог общего пользования.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные документы:
ГОСТ 12.1.051-90 Система стандартов по безопасности труда. Электробезопасность. Расстояния безопасности в охранной зоне линий электропередачи напряжением свыше 1000 вольт
ГОСТ 32964-2014 Дороги автомобильные общего пользования. Искусственные неровности сборные. Технические требования. Методы контроля
ГОСТ 33151-2014 Дороги автомобильные общего пользования. Элементы обустройства. Технические требования. Правила применения
ГОСТ 33475-2015 Дороги автомобильные общего пользования. Геометрические элементы. Технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 бровка земляного полотна: Линия пересечения плоскости откоса земляного полотна и обочины автомобильной дороги.
3.2 габарит приближения: Предельное поперечное очертание свободного пространства в плоскости, перпендикулярной к продольной оси проезжей части, внутрь которого не должны заходить какие-либо элементы сооружения или расположенных на них устройств.
3.3 земляное полотно: Конструктивный элемент, служащий основанием для размещения дорожной одежды, а также технических средств организации дорожного движения и обустройства автомобильной дороги.
3.4 обочина: Элемент дороги, примыкающий непосредственно к проезжей части и предназначенный для обеспечения устойчивости земляного полотна, повышения безопасности дорожного движения, организации движения пешеходов и велосипедистов, а также использования при чрезвычайных ситуациях.
3.5 проезжая часть автомобильной дороги: Конструктивный элемент автомобильной дороги, предназначенный для движения транспортных средств.
3.6 разделительная полоса: Конструктивный элемент автомобильной дороги, разделяющий транспортные потоки по направлениям или составу движения.
3.7 технические средства организации дорожного движения: Комплекс устройств, сооружений и изображений, применяемых на дорогах для обеспечения безопасности дорожного движения и повышения пропускной способности дороги.
4. Обозначения и сокращения
В настоящем стандарте применяются следующие обозначения и сокращения:
b - ширина полосы движения, м;
s - ширина дорожных ограждений, м;
n - число полос движения, ед.;
Б - бровка земляного полотна;
Вз.п - ширина земляного полотна автомобильной дороги, м;
Г - габарит приближения автомобильной дороги по ширине, м;
К - кромка проезжей части;
Н - габарит приближения автомобильной дороги по высоте, м;
ПЧ - ширина проезжей части, м;
РП - разделительная полоса, м;
РУ - расстояние установки технических средств организации дорожного движения, м;
С - ширина разделительной полосы, которая равна расстоянию между ближними кромками проезжих частей разного направления движения, м;
ТСОДД - технические средства организации дорожного движения;
ШО - ширина обочины, м.
5. Габариты приближения
5.1 Габариты приближения автомобильных дорог общего пользования определяются минимальными габаритами приближения автомобильных дорог по ширине и высоте.
Габариты приближения автомобильных дорог общего пользования по ширине (Г) определяются действующими требованиями к параметрам геометрических элементов поперечного профиля для каждой категории автомобильных дорог по ГОСТ 33475 и расстояниями установки на них технических средств организации дорожного движения или других конструкций по ГОСТ 33151.
5.2 Величины минимальных габаритов приближения по ширине автомобильных дорог зависят от класса автомобильных дорог и их категории. Габариты приближения автомобильных дорог общего пользования по ширине на участках, не оборудованных техническими средствами и какими-либо другими конструкциями, определяются шириной земляного полотна, включающей геометрические элементы поперечного профиля автомобильных дорог.
Параметры геометрических элементов поперечного профиля автомобильных дорог различных категорий приведены в таблице А.1 (приложение А), а схемы и формулы, необходимые для расчетов габаритов приближения по ширине на участках, не оборудованных техническими средствами или другими конструкциями, приведены на рисунке Б.1 (приложение Б). Значения минимальных габаритов для автомагистралей, скоростных и обычных автомобильных дорог приведены в таблице 5.1 и показаны на рисунках Б.2 - Б.6 (приложение Б).
Таблица 5.1
Минимальные габариты приближения по ширине
автомобильных дорог
В метрах
Класс и категории автомобильных дорог Общее число полос движения, ед. b ШО С Вз.п Г при установке
дорожных знаков, ограждений, сигнальных столбиков для РУ = 1 на ограждений, знаков на РП шириной не более 4, РУ = 1 дорожных знаков на РП, шириной не менее 4, РУ = 2 светофоров на обочинах и РП, РУ = 0,5 м
правой и левой обочинах правой или левой обочине РП и обочинах
IА <*> 8 3,75 3,75 6,00 43,50 38,00 40,75 2 x (17,00) - 2 x (20,75) -
6 36,00 30,50 33,25 2 x (13,25) - 2 x (17,00)
2,00 + s 32,00 + s 2 x (13,25) 13,25/16,0 <**> 2 x (16,00) -
4 6,00 28,50 23,00 25,75 2 x (9,50) - 2 x (13,25)
2,00 + s 24,50 + s 2 x (9,50) 9,50/12,25 2 x (12,25) -
IБ <*> 6 3,50 <***> 3,00 <***> 2,00 + s 29,00 + s 2 x (12,50) 12,5/14,5 2 x (12,50) 2 x (14,50) -
3,75 3,75 5,00 35,00 29,50 32,25 2 x (13,25) - 2 x (17,00)
2,00 + s 32,00 + s 2 x (13,25) 13,25/16,00 2 x (12,50) 2 x (14,50) -
4 3,50 3,00 2,00 + s 22,00 + s 2 x (9,00) 9,00/11,00 2 x (9,00) 2 x (11,00) -
3,75 3,75 5,00 27,50 22,00 24,75 2 x (9,50) - 2 x (13,25)
2,00 + s 24,50 + s 2 x (9,50) 9,50/12,25 2 x (9,50) 2 x (12,25) -
IВ <*> 6 3,50 <***> 3,00 <***> 2,00 + s 29,00 + s 2 x (12,50) 12,50/14,50 2 x (12,50) 2 x (14,50) - 2 x (12,00)
3,50 3,75 2,00 + s 30,50 + s 2 x (12,50) 12,50/15,25 2 x (12,50) 2 x (14,50) - 2 x (12,00)
3,75 3,75 5,00 35,00 29,5 32,25 2 x (13,25) - 2 x (17,00) 2 x (12,75)
4 3,50 3,00 - 20,00 16,00 18,00 - - - 15,00
3,75 3,75 5,00 27,50 22,00 24,75 2 x (9,50) - 2 x (13,25) 2 x (8,50)
3,50 3,75 2,00 + s 23,50 + s 2 x (9,00) 9,00/11,75 2 x (9,00) 2 x (10,75) - 2 x (8,50)
II 4 3,50 2,50 - 19,00 16,00 17,50 15,00
2 3,50 3,00 13,00 9,00 11,00 8,00
2,50 12,00 10,50
3,75 3,75 15,00 9,50 12,25 8,50
III 3,50 2,5 12,00 9,00 10,50 8,00
3,00 11,00 8,00 9,50 7,00
IV 3,00 2,0 10,00 8,00 9,00 7,00
V 2,75 1,25 8,00 7,50 7,75 6,50
1 4,50 1,75 8,00 6,50 7,25 5,50
VIа 1 4,50 1,00 6,50 6,50 6,50 5,50
