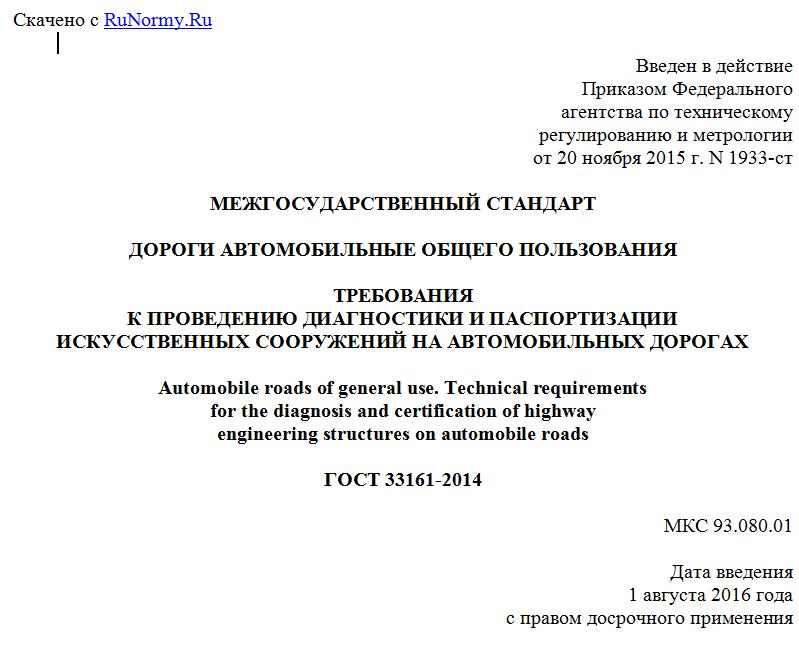

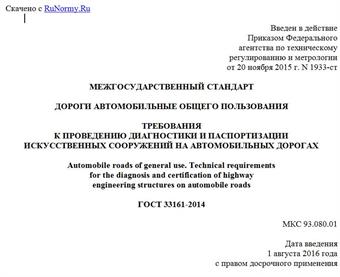

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 ноября 2015 г. N 1933-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
ТРЕБОВАНИЯ
К ПРОВЕДЕНИЮ ДИАГНОСТИКИ И ПАСПОРТИЗАЦИИ
ИСКУССТВЕННЫХ СООРУЖЕНИЙ НА АВТОМОБИЛЬНЫХ ДОРОГАХ
Automobile roads of general use. Technical requirements
for the diagnosis and certification of highway
engineering structures on automobile roads
ГОСТ 33161-2014
МКС 93.080.01
Дата введения
1 августа 2016 года
с правом досрочного применения
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН ОАО Федеральным государственным бюджетным образовательным учреждением высшего профессионального образования "Московский государственный университет путей сообщения" (МГУПС (МИИТ)), Межгосударственным техническим комитетом по стандартизации МТК 418 "Дорожное хозяйство"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. N 46)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 ноября 2015 г. N 1933-ст межгосударственный стандарт ГОСТ 33161-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 августа 2016 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
1.1 Настоящий стандарт устанавливает общие требования к проведению диагностики и паспортизации искусственных сооружений на автомобильных дорогах общего пользования.
1.2 Требования настоящего стандарта распространяются на искусственные сооружения следующих типов:
- мостовое сооружение (мост, путепровод, эстакада, виадук, разводной мост, скотопрогон, зверопроход, биопереход мостового типа и т.п.);
- искусственное сооружение в теле насыпи (путепровод засыпного типа, водопропускная труба или труба иного назначения);
- тоннельное сооружение (тоннель автодорожный, тоннель пешеходный, биопереход тоннельного типа и т.п.);
- противолавинное сооружение (галерея, отбойная дамба);
- противокамнепадное сооружение (галерея);
- селепроводное сооружение (селедук, селеспуск);
- снегоспуск, косогорная труба, водосброс;
- подпорная стена.
1.3 Настоящий стандарт не распространяется на диагностику искусственных сооружений, относящихся к ведению речных регистров (паромные переправы, наплавные мосты), а также на отдельные, не относящиеся к мостовым переходам гидротехнические сооружения (регуляционные сооружения, берегозащитные сооружения и т.п.).
1.4 По отношению к настоящему стандарту на национальном уровне могут быть установлены дополнительные и/или конкретизирующие правила, которые распространяются на требования к проведению диагностики и паспортизации искусственных сооружений на автомобильных дорогах общего пользования, изменений к ним, а также правила применения или прекращения применения этих документов в отдельных государствах.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 32825-2014 Дороги автомобильные общего пользования. Дорожные покрытия. Методы измерения геометрических размеров повреждений
ГОСТ 32871-2014 Дороги автомобильные общего пользования. Трубы дорожные водопропускные. Технические требования
ГОСТ 32944-2014 Дороги автомобильные общего пользования. Пешеходные переходы. Классификация. Общие требования
ГОСТ 32960-2014 Дороги автомобильные общего пользования. Нормативные нагрузки, расчетные схемы нагружения
ГОСТ 32963-2014 Дороги автомобильные общего пользования. Расстояния видимости. Методы измерений
ГОСТ 33101-2014 Дороги автомобильные общего пользования. Покрытия дорожные. Методы измерения ровности
ГОСТ 33128-2014 Дороги автомобильные общего пользования. Ограждения дорожные. Технические требования
ГОСТ 33129-2014 Дороги автомобильные общего пользования. Ограждения дорожные. Методы контроля
ГОСТ 33146-2014 Дороги автомобильные общего пользования. Трубы дорожные водопропускные. Методы контроля
ГОСТ 33152-2014 Дороги автомобильные общего пользования. Классификация тоннелей
ГОСТ 33153-2014 Дороги автомобильные общего пользования. Проектирование тоннелей. Общие требования
ГОСТ 33178-2014 Дороги автомобильные общего пользования. Классификация мостов
ГОСТ 33180-2014 Дороги автомобильные общего пользования. Требования к уровню летнего содержания
ГОСТ 33181-2014 Дороги автомобильные общего пользования. Требования к уровню зимнего содержания
ГОСТ 33220-2015 Дороги автомобильные общего пользования. Требования к эксплуатационному состоянию
ГОСТ 33382-2015 Дороги автомобильные общего пользования. Техническая классификация
ГОСТ 33384-2015 Дороги автомобильные общего пользования. Проектирование мостовых сооружений. Общие требования
ГОСТ 33390-2015 Дороги автомобильные общего пользования. Мосты. Нагрузки и воздействия
ГОСТ 33391-2015 Дороги автомобильные общего пользования. Мостовые сооружения. Габариты приближения конструкции
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 аварийное состояние: Техническое состояние искусственного сооружения, характеризующееся повреждениями, деформациями, кренами, свидетельствующими об исчерпании несущей способности или которые могут вызвать потерю устойчивости объекта, при которых его дальнейшая эксплуатация должна быть незамедлительно прекращена из-за опасности разрушения либо обрушения основных конструкций.
3.2 автоматизированная информационная система по искусственным сооружениям; АИС: База данных с соответствующим программным обеспечением, предназначенная для внесения, хранения и обработки информации по искусственным сооружениям на автомобильных дорогах.
3.3 берегозащитное сооружение: Гидротехническое сооружение, предназначенное для защиты от размыва (подмыва).
3.4 водопропускная труба: Искусственное сооружение, служащее для пропуска малых расходов воды под насыпью автомобильной дороги, имеющее грунтовую засыпку над сооружением и лоток в уровне дна водотока.
3.5 биопереход: Искусственное сооружение (мостового, трубного или тоннельного типа), обеспечивающее безопасное пересечение автомобильной дороги представителями фауны.
3.6 галерея: Искусственное сооружение, имеющее перекрытие, расположенное над дорогой и предназначенное для пропуска камнепада и снежных лавин над полотном дороги.
3.7 грузоподъемность искусственного сооружения: Предельная вертикальная подвижная (автомобильная, пешеходная или иная) нагрузка на несущие конструкции сооружения, которую можно допустить, не нарушая условий прочности, устойчивости, выносливости, жесткости, трещиностойкости, соответствующих достижению предельных состояний I или II группы.
3.8 диагностика искусственных сооружений: Особый тип обследования искусственных сооружений, выполняемый по установленному алгоритму технического диагностирования, включающему процедуру получения на натурных объектах данных о местоположении, особенностях конструкции, технических параметрах и дефектах сооружения, оценку технического состояния и составление технического паспорта, а также внесение при необходимости этих данных в автоматизированную информационную систему по искусственным сооружениям (АИС).
3.9 дюкер: Водопропускная труба, имеющая лоток ниже уровня дна водотока и работающая в напорном режиме.
3.10 искусственное сооружение: Инженерное сооружение, обеспечивающее движение транспортных средств, пешеходов, пропуск животных, прокладку коммуникаций в местах пересечения в разных уровнях автомобильных дорог, с иными путями сообщения, а также естественными или искусственными препятствиями, и в местах неблагоприятных природных воздействий (камнепад, сход лавин и т.п.).
3.11 искусственное сооружение в теле насыпи: Инженерное сооружение, устраиваемое в теле насыпи автомобильной дороги для пропуска водного потока, транспорта, пешеходов, коммуникаций, животных.
3.12 капитальный ремонт искусственного сооружения: Ремонт, связанный с восстановлением или доведением основных технико-экономических показателей и
