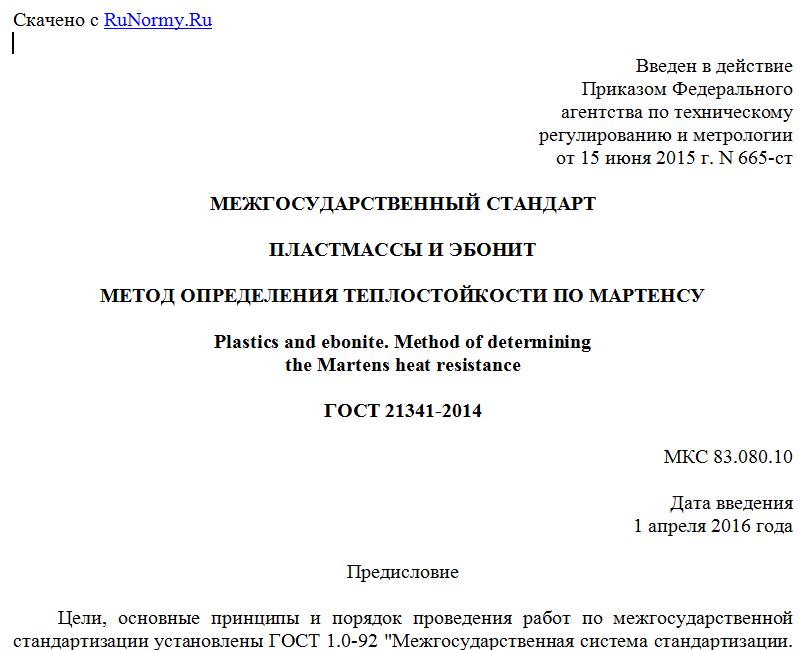

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 июня 2015 г. N 665-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛАСТМАССЫ И ЭБОНИТ
МЕТОД ОПРЕДЕЛЕНИЯ ТЕПЛОСТОЙКОСТИ ПО МАРТЕНСУ
Plastics and ebonite. Method of determining
the Martens heat resistance
ГОСТ 21341-2014
МКС 83.080.10
Дата введения
1 апреля 2016 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Объединением юридических лиц "Союз производителей композитов" и Открытым акционерным обществом "Институт пластических масс имени Г.С. Петрова"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 230 "Пластмассы, полимерные материалы, методы их испытаний"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 4 декабря 2014 г. N 46)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 665-ст межгосударственный стандарт ГОСТ 21341-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2016 г.
5 ВЗАМЕН ГОСТ 21341-75
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменения и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на пластмассы и эбонит и устанавливает метод определения теплостойкости по Мартенсу.
Стандарт не распространяется на материалы, у которых:
- теплостойкость по Мартенсу ниже 40 °C;
- кривая зависимости деформации от температуры, получаемая при деформации до 6 мм при помощи дополнительных устройств (индикаторной головки), имеет S-образную форму.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 269-66 Резина. Общие требования к проведению физико-механических испытаний
ГОСТ 12015-66 Пластмассы. Изготовление образцов для испытания из реактопластов. Общие требования
ГОСТ 12019-66 Пластмассы. Изготовление образцов для испытания из термопластов. Общие требования
ГОСТ 12423-2013 (ISO 291:2008) Пластмассы. Условия кондиционирования и испытания образцов (проб)
ГОСТ 26277-84 Пластмассы. Общие требования к изготовлению образцов способом механической обработки
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Сущность метода
Сущность метода заключается в определении значения температуры, при которой образец, нагреваемый с постоянной скоростью и находящийся под действием постоянной изгибающей нагрузки, деформируется на заданную величину.
4. Оборудование
4.1 Зажимно-нагрузочное устройство
4.1.1 Зажимно-нагрузочное устройство предназначено для закрепления и нагружения образцов. Принципиальная схема устройства и схема распределения нагрузок при определении теплостойкости по Мартенсу приведены на рисунке 1.
Fa - нагрузка, создаваемая указателем деформации;
FG - нагрузка, создаваемая перемещаемым грузом;
FH - нагрузка, создаваемая верхней зажимной головкой
с упорами; La - расстояние между продольной осью
указателя деформации и продольной осью образца;
LG - межосевое расстояние между центром тяжести
перемещаемого груза и продольной осью образца;
LH - расстояние между центром тяжести рычага
с верхней зажимной головкой и продольной осью
образца; M - изгибающий момент, прилагаемый
к образцу; 1 - ось указателя деформации;
2 - рычаг; 3 - перемещаемый груз; 4 - верхняя
зажимная головка; 5 - образец; 6 - нижняя
зажимная головка
Рисунок 1 - Зажимно-нагрузочное устройство
4.1.2 Зажимно-нагрузочное устройство устанавливают на опорной плите. Схематическое изображение зажимно-нагрузочных устройств, установленных на опорной плите для трех образцов, приведено на рисунке 2.
1 - ось указателя деформации; 2 - рычаг; 3 - перемещаемый
груз; 4 - верхняя зажимная головка; 5 - образец;
6 - нижняя зажимная головка; 7 - опорная плита
Рисунок 2 - Схематическое изображение
зажимно-нагрузочного устройства
Каждый образец закрепляют в вертикальном положении в нижней и верхней зажимных головках, с верхней головкой соединен рычаг с перемещаемым грузом.
Перемещаемый груз на рычаге устанавливают так, чтобы изгибающее напряжение равнялось (5,0 +/- 0,5) МПа.
4.1.3 Конструктивное исполнение зажимных головок и удерживающих упоров показано на рисунках 3 - 7. Зажимные головки и упоры должны быть изготовлены из стали.
Рисунок 3 - Верхняя зажимная головка для образца 1
Рисунок 4 - Верхняя зажимная головка для образцов 2 и 3
Рисунок 5 - Сменный упор для зажимной головки для образца 1
