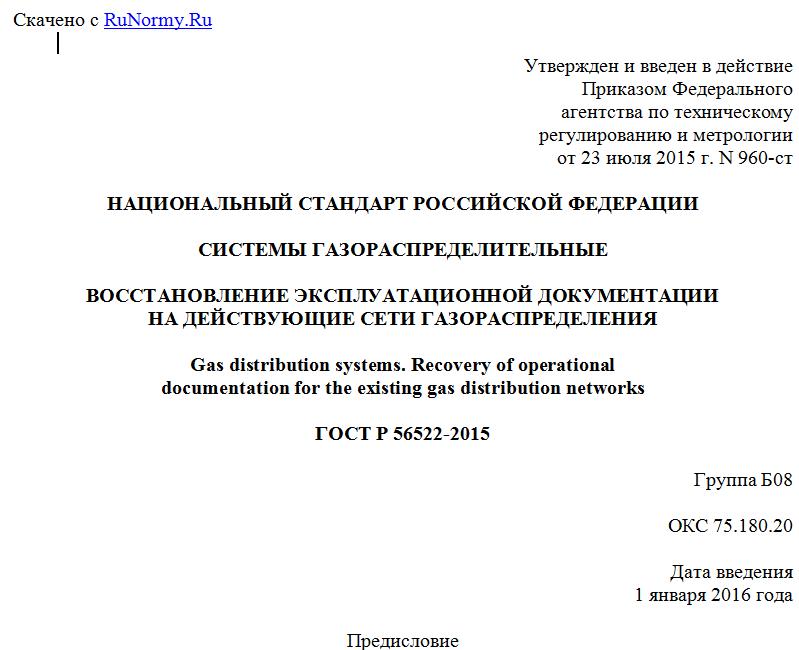

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 июля 2015 г. N 960-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ
ВОССТАНОВЛЕНИЕ ЭКСПЛУАТАЦИОННОЙ ДОКУМЕНТАЦИИ
НА ДЕЙСТВУЮЩИЕ СЕТИ ГАЗОРАСПРЕДЕЛЕНИЯ
Gas distribution systems. Recovery of operational
documentation for the existing gas distribution networks
ГОСТ Р 56522-2015
Группа Б08
ОКС 75.180.20
Дата введения
1 января 2016 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Головной научно-исследовательский и проектный институт по распределению и использованию газа" (ОАО "Гипрониигаз"), Открытым акционерным обществом "Газпром газораспределение" (ОАО "Газпром газораспределение")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 23 "Нефтяная и газовая промышленность" ПК 4 "Газораспределение и газопотребление"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 23 июля 2015 г. N 960-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в годовом (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
1.1 Настоящий стандарт определяет объем подлежащей восстановлению документации, необходимой для эксплуатации сетей газораспределения природного газа по ГОСТ Р 54983 и устанавливает общий порядок ее восстановления при отсутствии, утрате или актуализации.
1.2 Требования настоящего стандарта распространяются на следующие объекты сетей газораспределения природного газа:
- распределительные газопроводы, в т.ч. внеплощадочные газопроводы предприятий, проложенные вне территорий поселений;
- распределительные газопроводы и газопроводы-вводы, проложенные по территории поселений;
- средства электрохимической защиты (ЭХЗ) стальных подземных газопроводов;
- пункты редуцирования газа, не имеющие собственных ограждающих конструкций, размещенные в зданиях, блоках контейнерного типа, в шкафах из несгораемых материалов или ниже уровня поверхности земли.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.702-2011 Единая система конструкторской документации. Правила выполнения электрических схем
ГОСТ 9.602-2005 Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии
ГОСТ 21.206-2012 Система проектной документации для строительства. Условные обозначения трубопроводов
ГОСТ 21.501-2011 Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений
ГОСТ 21.602-2003 Система проектной документации для строительства. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования
ГОСТ 21.609-83 Система проектной документации для строительства. Газоснабжение. Внутренние устройства. Рабочие чертежи
ГОСТ 21.610-85 (СТ СЭВ 5047-85) Система проектной документации для строительства. Газоснабжение, наружные газопроводы. Рабочие чертежи
ГОСТ 26433.0-85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения
ГОСТ 26433.2-94 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений параметров зданий и сооружений
ГОСТ Р 51872-2002 Документация исполнительная геодезическая. Правила выполнения
ГОСТ Р 53865-2010 Системы газораспределительные. Термины и определения
ГОСТ Р 54983-2012 Системы газораспределительные. Сети газораспределения природного газа. Общие требования к эксплуатации. Эксплуатационная документация
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения. Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 53865, а также следующие термины с соответствующими определениями:
3.1 маршрутная карта: Схема части сети газораспределения, нанесенная на план населенного пункта или план местности, содержащая маршрут обхода трассы газопровода с указанием контролируемых объектов.
3.2
пикет трассы: Точка оси трассы, предназначенная для закрепления заданного интервала. [ГОСТ 22268-76, статья 138]
3.3
план инженерно-топографический: Топографический план, на котором отображены рельеф местности, объекты ситуации, включая подземные и надземные коммуникации и сооружения, с техническими характеристиками, необходимыми для их проектирования, строительства, эксплуатации и сноса (демонтажа). [СП 47.13330.2012, пункт 3.8]
3.4 планшет аварийно-диспетчерской службы: Схема сети газораспределения, нанесенная на план населенного пункта (местности) в масштабе не менее 1:500 для застроенной части населенного пункта и не менее 1:5000 для незастроенной.
3.5
техническое устройство: Составная часть сети газораспределения и сети газопотребления (арматура трубопроводная, компенсаторы (линзовые, сильфонные), конденсатосборники, гидрозатворы, электроизолирующие соединения, регуляторы давления, фильтры, узлы учета газа, средства электрохимической защиты от коррозии, горелки, средства телемеханики и автоматики управления технологическими процессами транспортирования природного газа, контрольно-измерительные приборы, средства автоматики безопасности и настройки параметров сжигания газа) и иные составные части сети газораспределения и сети газопотребления. [Технический регламент [1], статья 7]
3.6 технологическая схема оборудования пункта редуцирования газа: Графическое представление конфигурации оборудования пункта редуцирования газа, его состава, взаимного расположения с указанием основных технических характеристик.
3.7
технологическое устройство: Комплекс технических устройств, соединенных газопроводами, обеспечивающий получение заданных параметров сети газораспределения и сети газопотребления, определенных проектной документацией и условиями эксплуатации, включающий в том числе газорегуляторные пункты, газорегуляторные пункты блочные, газорегуляторные пункты шкафные, газорегуляторные установки и пункты учета газа. [Технический регламент [1], статья 7]
3.8
топографический план: Картографическое изображение на плоскости в ортогональной проекции в крупном масштабе ограниченного участка. [ГОСТ 21667-76, статья 14]
4. Общие требования
4.1 Эксплуатационная документация на введенные в эксплуатацию объекты сетей газораспределения составляется и хранится эксплуатационной организацией в соответствии с требованиями ГОСТ Р 54983.
Исполнительная документация на законченные строительством объекты сетей газораспределения составляется и передается эксплуатационной организации в порядке, установленном положениями действующих нормативных документов в области проектирования, строительства и эксплуатации объектов сетей газораспределения.
4.2 Восстановление отсутствующей (утраченной) в процессе эксплуатации объектов сетей газораспределения ранее составленной эксплуатационной документации, а также ранее составленной и переданной в установленном порядке в эксплуатационную организацию исполнительной документации должно выполняться эксплуатационной организацией за счет собственных средств в соответствии с требованиями настоящего стандарта.
Восстановление отсутствующей (утраченной) ранее составленной исполнительной документации, которая в нарушение установленного порядка не была передана в эксплуатационную организацию, должно выполняться эксплуатационной организацией, как правило, за счет средств владельца (арендатора) соответствующего объекта сети газораспределения.
Целесообразность восстановления отсутствующей (утраченной) эксплуатационной и исполнительной документации на газопроводы, пункты редуцирования газа и средства ЭХЗ стальных подземных газопроводов, для которых разработана документация на капитальный ремонт или реконструкцию (техническое перевооружение), определяется эксплуатационной организацией самостоятельно, с учетом сроков проведения работ по капитальному ремонту, реконструкции (техническому перевооружению).
4.3 Отсутствующая (утраченная) эксплуатационная и исполнительная документация восстанавливается по утвержденному техническим руководителем эксплуатационной организации плану по восстановлению документации на основании достоверно установленных сведений о характеристиках объектов сетей газораспределения, определенных в 6.1 и 6.2.
4.4 План по восстановлению документации должен содержать:
- перечень документации, подлежащей восстановлению;
- перечень характеристик объекта, установленных в ходе работ по сбору, систематизации и анализу сохранившейся эксплуатационной и исполнительной документации;
- перечень характеристик объекта, подлежащих установлению;
- сведения о составе и порядке выполнения работ по установлению недостающих характеристик, восстановлению документации, исполнителях и сроках
