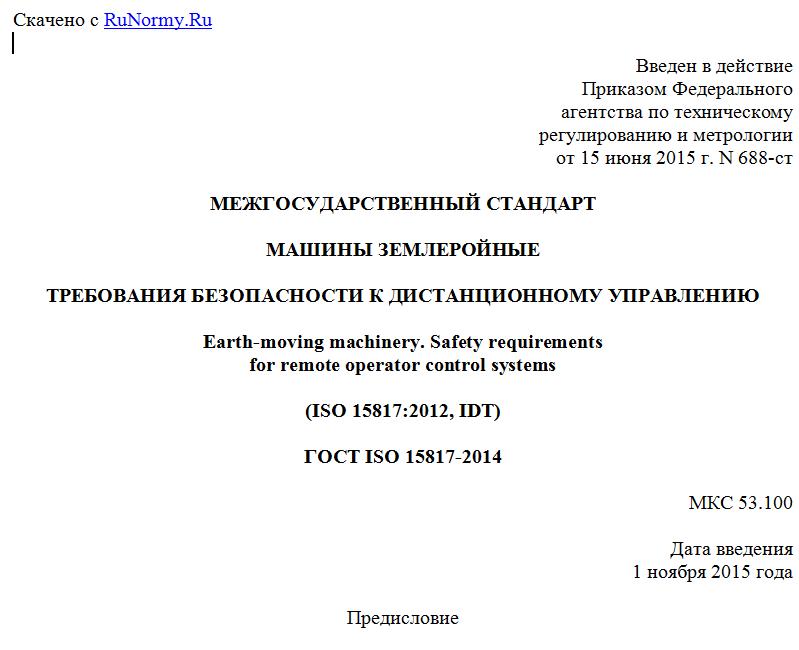

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 июня 2015 г. N 688-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАШИНЫ ЗЕМЛЕРОЙНЫЕ
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ К ДИСТАНЦИОННОМУ УПРАВЛЕНИЮ
Earth-moving machinery. Safety requirements
for remote operator control systems
(ISO 15817:2012, IDT)
ГОСТ ISO 15817-2014
МКС 53.100
Дата введения
1 ноября 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ИЦ "ЦНИП СДМ" (ООО "ИЦ "ЦНИП СДМ") на основе собственного аутентичного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 267 "Строительно-дорожные машины и оборудование"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 декабря 2014 г.) N 73-П
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 688-ст межгосударственный стандарт ГОСТ ISO 15817-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2015 г.
5 Настоящий стандарт идентичен международному стандарту ISO 15817:2012 Earth-moving machinery - Safety requirements for remote operator control systems (Машины землеройные. Требования безопасности к дистанционному управлению".
Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 127 "Машины землеройные" Международной организации по стандартизации (ISO) и утвержден Европейским комитетом по стандартизации CEN в качестве европейского стандарта без внесения изменений.
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 Настоящий стандарт может быть использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытаний), а также стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза "О безопасности машин и оборудования"
7 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает основные требования безопасности к дистанционному управлению землеройных машин, которые определены в ISO 6165. Эти требования не применяются к автономным системам управления, позволяющим технике работать без участия оператора, и к дистанционному управлению сменным навесным рабочим оборудованием на землеройных машинах, не имеющих дистанционного управления.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты, для недатированных ссылок применяют последнее издание ссылочного документа:
ISO 6165 Earth-moving machinery - Basic types - Vocabulary (Машины землеройные. Основные типы. Идентификация, термины и определения)
ISO 6405-1 Earth-moving machinery - Symbols for operator controls and other displays - Part 1: Common symbols (Машины землеройные. Символы для органов управления и других индикаторов. Часть 1. Общие символы)
ISO 6405-2 Earth-moving machinery - Symbols for operator controls and other displays - Part 2: Specific symbols for machines, equipment and accessories (Машины землеройные. Символы для органов управления и устройств отображения информации. Часть 2. Специальные символы для машин, рабочего оборудования и приспособлений)
ISO 9244 Earth-moving machinery - Machine safety labels - General principles (Машины землеройные. Знаки безопасности. Общие принципы)
ISO 13766 Earth-moving machinery - Electromagnetic compatibility (Машины землеройные. Электромагнитная совместимость)
ISO 13850 Safety of machinery - Emergency stop - Principles for design (Безопасность машин. Аварийный останов. Принципы конструирования)
ISO 15998 Earth-moving machinery - Machine control systems (MCS) using electronic components - Performance criteria and tests (Землеройные машины. Системы управления с использованием электронных компонентов. Критерии эффективности и испытания)
IEC 60068-2-31 Environmental testing - Part 2-31: Tests - Test Ec: Rough handling shocks, primarily for equipment-type specimens (Испытания на воздействие внешних факторов. Часть 2-31. Испытания. Испытание Ec: Воздействия при грубом обращении, в основном, с образцами аппаратуры)
IEC 60529 Degrees of protection provided by enclosures (IP code) (Степени защиты, обеспечиваемые оболочками (код IP))
3. Термины и определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1 кабель управления (control cable): Электрический провод для передачи сигнала между пультом дистанционного управления и узла воспринимающего сигнал дистанционного управления.
3.2 прямое управление (direct control): Управление при непосредственном контакте оператора с машиной.
3.3 устройство аварийной остановки (emergency stop device): Устройство, расположенное на машине и приводимое в действие вручную для аварийного останова машины.
3.4 функция аварийного останова (emergency stop function): Функция, предназначенная для:
- предотвращения или уменьшения существующей опасности для персонала, предотвращения повреждения оборудования или обеспечения продолжения работы;
- осуществления останова единичным воздействием оператора.
Примечание 1 - Опасности, рассматриваемые в настоящем стандарте, являются результатом:
- функциональных нарушений (неправильное функционирование машины, недопустимые свойства обрабатываемых материалов, ошибки оператора);
- нормальной эксплуатации.
Примечание 2 - Применяется ISO 13850, пункт 3.1.
3.5 опасная зона (hazard zone): Пространство, в котором в результате работы и движения машины существует возможность возникновения опасного фактора.
3.6 приемное устройство (receiving unit): Устройство, расположенное на машине и предназначенное для получения и обработки сигнала, исходящего от пульта дистанционного управления.
Примечание - Приемное устройство состоит из:
- приемного элемента, который получает сигнал от пульта дистанционного управления;
- контролирующего элемента, который подтверждает сигнал;
- выходного элемента, который приводит в действие устройство управления машиной.
Приемное устройство может включать в себя элемент передачи обратного сигнала связи, подтверждающего сигнал.
3.7 дистанционное управление (remote control): Управление машиной оператором проводной или беспроводной передачей сигналов от пульта дистанционного управления, который не находится на машине, на приемное устройство, расположенное на машине.
3.8 пульт дистанционного управления (remote control box): Устройство, передающее сигналы для активации всех необходимых операционных функций управления машиной и расположенное не на машине.
Примечание - Сигналы передаются с пульта дистанционного управления на приемное устройство.
3.9 система дистанционного управления (remote control system): Система, состоящая из пульта дистанционного управления и приемного устройства, передающая сигналы операционных функций управления.
3.10 операция дистанционного управления (remote controlled operation): Эксплуатация машины оператором на расстоянии от машины.
3.11 дистанционный останов (remote stop): Устройство на пульте дистанционного управления и/или "портативное" (например, ручное) устройство, которое останавливает все опасные движения машины.
4. Требования к дистанционному управлению
4.1 Общие требования
4.1.1 Конструкция
При проектировании дистанционного управления должны соблюдаться принципы ISO 15998, связанные с безопасностью систем управления машин с
