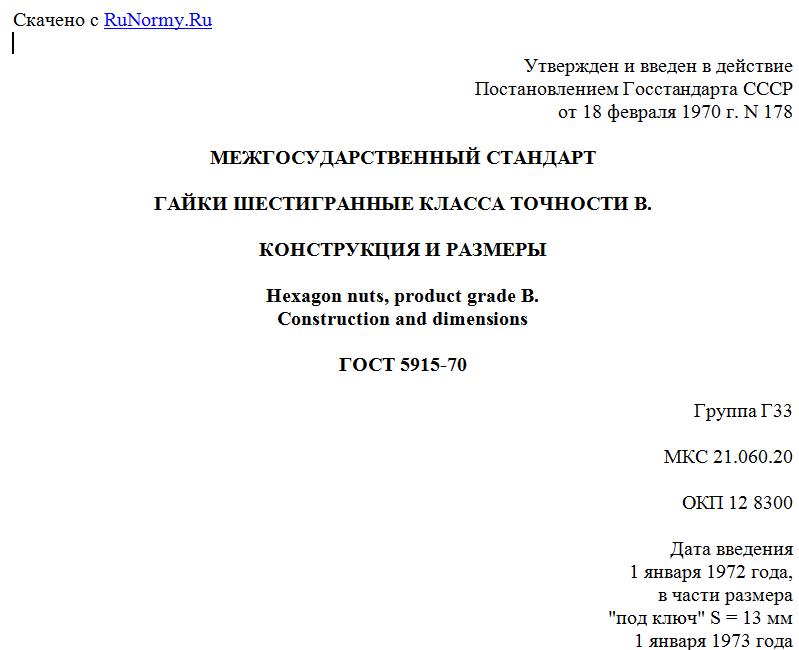

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 18 февраля 1970 г. N 178
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ ШЕСТИГРАННЫЕ КЛАССА ТОЧНОСТИ B.
КОНСТРУКЦИЯ И РАЗМЕРЫ
Hexagon nuts, product grade В.
Construction and dimensions
ГОСТ 5915-70
Группа Г33
МКС 21.060.20
ОКП 12 8300
Дата введения
1 января 1972 года,
в части размера
"под ключ" S = 13 мм
1 января 1973 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством черной металлургии СССР.
2. Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 18.02.70 N 178.
3. Стандарт полностью соответствует СТ СЭВ 3683-82.
4. Взамен ГОСТ 5915-62.
5. Ссылочные нормативно-технические документы:
Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 1759.0-87 5
ГОСТ 1759.1-82 2, 3а
ГОСТ 1759.3-83 3б
ГОСТ 1759.5-87 2
ГОСТ 24705-81 3
6. Ограничение срока действия снято по Протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94).
7. Издание (сентябрь 2003 г.) с Изменениями N 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95).
1. Настоящий стандарт распространяется на шестигранные гайки класса точности B с диаметром резьбы от 1,6 до 48 мм.
(Измененная редакция, Изм. N 4).
2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
мм
Номинальный диаметр резьбы d 1,6 2 2,5 3 (3,5) 4 5 6 8 10 12 (14) 16 (18) 20 (22) 24 (27) 30 36 42 48
Шаг резьбы крупный 0,35 0,40 0,45 0,50 0,60 0,70 0,80 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5
мелкий - 1 1,25 1,5 2 3
Размер "под ключ" S 3,2 4,0 5,0 5,5 6 7 8 10 13 16 18 21 24 27 30 34 36 41 46 55 65 75
Диаметр описанной окружности e, не менее 3,3 4,2 5,3 5,9 6,4 7,5 8,6 10,9 14,2 17,6 19,9 22,8 26,2 29,6 33,0 37,3 39,6 45,2 50,9 60,8 71,3 82,6
da не менее 1,6 2,0 2,5 3,0 3,5 4,0 5,0 6,0 8,0 10 12 14 16 18 20 22 24 27 30 36 42 48
не более 1,84 2,30 2,9 3,45 4,00 4,60 5,75 6,75 8,75 10,8 13,0 15,1 17,3 19,4 21,6 23,8 25,9 29,2 32,4 38,9 45,4 51,8
dw, не менее 2,9 3,6 4,5 5,0 5,4 6,3 7,2 9,0 11,7 14,5 16,5 19,2 22,0 24,8 27,7 31,4 33,2 38,0 42,7 51,1 59,9 69,4
hw не более 0,2 0,3 0,4 0,5 0,6 0,8
не менее 0,10 0,15 0,20 0,25
Высота m 1,3 1,6 2,0 2,4 2,8 3,2 4,7 5,2 6,8 8,4 10,8 12,8 14,8 16,4 18,0 19,8 21,5 23,6 25,6 31,0 34,0 38,0
Примечания. 1. Размеры гаек, заключенные в скобки, применять не рекомендуется.
2. Допускается изготавливать гайки с размерами, указанными в Приложении 2.
3. Допускается изготавливать гайки с номинальной высотой m не менее 0,8d и предельными отклонениями по ГОСТ 1759.1 при условии соблюдения требований ГОСТ 1759.5.
Пример условного обозначения гайки исполнения 1 с диаметром резьбы d = 12 мм, с размером "под ключ" S = 18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:
Гайка М12-6Н.5 (S18) ГОСТ 5915-70
То же, исполнения 2, с размером "под ключ" S = 19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:
Гайка 2М12 х 1,25-6Н.12.40Х.016 ГОСТ5915-70
(Измененная редакция, Изм. N 2-7).
3. Резьба - по ГОСТ 24705.
(Измененная редакция, Изм. N 2, 4).
3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1.
3б. Допустимые дефекты поверхностей гаек и методы контроля - по ГОСТ 1759.3.
3а, 3б. (Введены дополнительно, Изм. N 5).
4. (Исключен, Изм. N 5).
5. Технические требования - по ГОСТ 1759.0.
6. (Исключен, Изм. N 2).
7. Масса гаек указана в Приложении 1.
8. (Исключен, Изм. N 4).
Приложение 1
Справочное
МАССА СТАЛЬНЫХ ГАЕК (ИСПОЛНЕНИЕ 1) С КРУПНЫМ ШАГОМ РЕЗЬБЫ
Номинальный диаметр резьбы d, мм Теоретическая масса 1000 шт. гаек, кг
1,6 0,074
2 0,141
2,5 0,272
3 0,377
3,5 0,497
4 0,800
5 1,440
6 2,573
8 5,548
10 10,220
12 15,670
14 25,330
16 37,610
18 53,270
20 71,440
22 103,150
24 122,870
27 175,280
30 242,540
36 416,780
42 623,880
48 956,200
Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни.
Приложение 1. (Измененная редакция, Изм. N 4, 6).
Приложение 2
Справочное
Размеры в мм
Номинальный диаметр резьбы d 10 12 14 22
Размер "под ключ" S 17 19 22 32
Диаметр описанной окружности e, не менее 18,7 20,9 23,9 35,0
, не менее 15,5 17,2 20,1 29,5
Теоретическая масса 1000 шт. гаек (исполнение 1) с крупным шагом резьбы, кг 12,06 18,40 28,91 85,67
