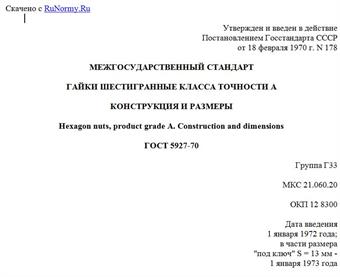

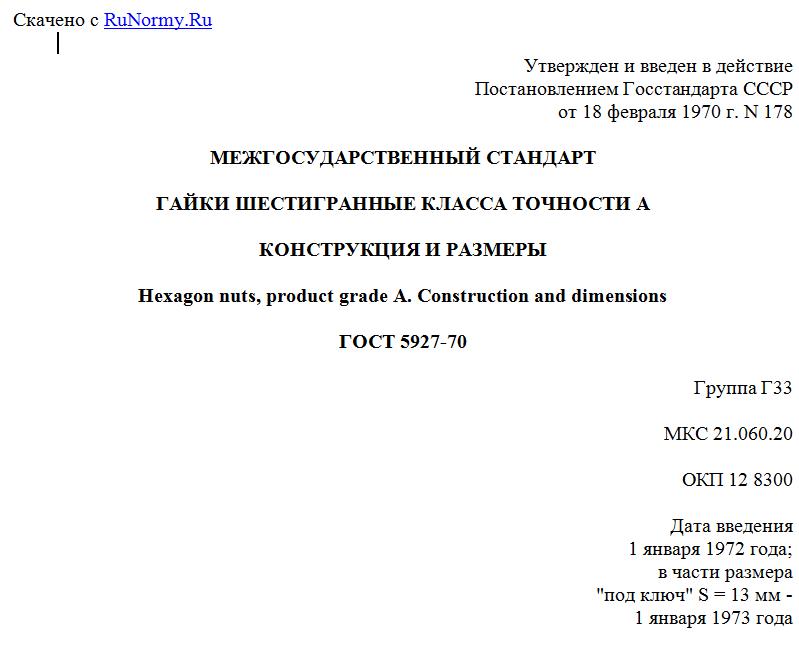

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 18 февраля 1970 г. N 178
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ ШЕСТИГРАННЫЕ КЛАССА ТОЧНОСТИ A
КОНСТРУКЦИЯ И РАЗМЕРЫ
Hexagon nuts, product grade A. Construction and dimensions
ГОСТ 5927-70
Группа Г33
МКС 21.060.20
ОКП 12 8300
Дата введения
1 января 1972 года;
в части размера
"под ключ" S = 13 мм -
1 января 1973 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством черной металлургии СССР.
2. Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 18.02.70 N 178.
3. Стандарт полностью соответствует СТ СЭВ 3680-82.
4. Взамен ГОСТ 5927-62.
5. Ссылочные нормативно-технические документы
Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 1759.0-87 5
ГОСТ 1759.1-82 2, 3а
ГОСТ 1759.3-83 3б
ГОСТ 1759.5-87 2
ГОСТ 24705-2004 3
6. Ограничение срока действия снято по протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94).
7. Издание (февраль 2010 г.) с Изменениями N 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95).
1. Настоящий стандарт распространяется на шестигранные гайки класса точности A с диаметром резьбы от 1 до 48 мм.
(Измененная редакция, Изм. N 4).
2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, Изм. N 3, 4, 6, 7).
мм
--------------------T----T-----T----T----T----T----T-----T----T----T----T----T----T----T----T----T----T----T----T----T----T----T----T-----T-----
Номинальный диаметр ¦(1) ¦(1,4)¦1,6 ¦ 2 ¦2,5 ¦ 3 ¦(3,5)¦ 4 ¦ 5 ¦ 6 ¦ 8 ¦ 10 ¦ 12 ¦(14)¦ 16 ¦(18)¦ 20 ¦(22)¦ 24 ¦(27)¦ 30 ¦ 36 ¦ 42 ¦ 48
резьбы d ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
-----------T--------+----+-----+----+----+----+----+-----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+-----+-----
Шаг резьбы¦крупный ¦0,25¦0,30 ¦0,35¦0,40¦0,45¦0,5 ¦ 0,6 ¦0,7 ¦0,8 ¦ 1 ¦1,25¦1,5 ¦1,75¦ 2 ¦ 2,5 ¦ 3 ¦3,5 ¦ 4 ¦ 4,5 ¦ 5
+--------+----+-----+----+----+----+----+-----+----+----+----+----+----+----+---------+--------------+---------+----+----+-----+-----
¦мелкий ¦ - ¦ 1 ¦ 1,25 ¦ 1,5 ¦ 2 ¦ 3
-----------+--------+---------------T----T----T----T-----T----T----T----+----+----T----+----T----T----T----T----+----T----T----+----T-----T-----
Размер "под ключ" S¦ 3,2 ¦ 4 ¦ 5 ¦5,5 ¦ 6 ¦ 7 ¦ 8 ¦ 10 ¦ 13 ¦ 16 ¦ 18 ¦ 21 ¦ 24 ¦ 27 ¦ 30 ¦ 34 ¦ 36 ¦ 41 ¦ 46 ¦ 55 ¦ 65 ¦ 75
--------------------+---------------+----+----+----+-----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+-----+-----
Диаметр описанной ¦ 3,4 ¦4,3 ¦5,5 ¦ 6 ¦ 6,6 ¦7,7 ¦8,8 ¦11,1¦14,4¦17,8¦20,0¦23,4¦26,8¦30,1¦33,5¦37,7¦40,0¦45,6¦51,3¦61,3¦72,6 ¦83,9
окружности e, не ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
менее ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
-----------T--------+----T-----T----+----+----+----+-----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+-----+-----
d ¦не менее¦1,0 ¦ 1,4 ¦1,6 ¦2,0 ¦2,5 ¦ 3 ¦ 3,5 ¦4,0 ¦5,0 ¦6,0 ¦8,0 ¦ 10 ¦ 12 ¦ 14 ¦ 16 ¦ 18 ¦ 20 ¦ 22 ¦ 24 ¦ 27 ¦ 30 ¦ 36 ¦ 42 ¦ 48
a +--------+----+-----+----+----+----+----+-----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+-----+-----
¦не более¦1,15¦1,61 ¦1,84¦2,30¦2,9 ¦3,45¦4,00 ¦4,60¦5,75¦6,75¦8,75¦10,8¦13,0¦15,1¦17,3¦19,4¦21,6¦23,8¦25,9¦29,2¦32,4¦38,9¦45,40¦51,80
-----------+--------+----+-----+----+----+----+----+-----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+-----+-----
d , не менее ¦ 2,90 ¦3,60¦4,50¦5,00¦5,40 ¦6,30¦7,20¦9,00¦11,7¦14,6¦16,6¦19,6¦22,5¦25,3¦28,2¦31,7¦33,6¦38,4¦43,1¦51,5¦61,0 ¦70,5
w ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
--------------------+----------T----+----+----+----+-----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+----+-----+-----
Высота m ¦ 1,0 ¦1,3 ¦1,6 ¦2,0 ¦2,4 ¦2,8 ¦3,2 ¦4,7 ¦5,2 ¦6,8 ¦8,4 ¦10,8¦12,8¦14,8¦16,4¦18,0¦19,8¦21,5¦23,6¦25,6¦31,0¦34,0 ¦38,0
Примечания.
1. Размеры гаек, заключенные в скобки, применять не рекомендуется.
2. Допускается изготавливать гайки с размерами, указанными в Приложении 2.
3. Допускается изготавливать гайки с номинальной высотой m не менее 0,8d и предельными отклонениями по ГОСТ 1759.1 при условии соблюдения требований ГОСТ 1759.5 <*>.
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 52628-2006.
3. Резьба - по ГОСТ 24705.
(Измененная редакция, Изм. N 2, 4, 5).
3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1.
3б. Допустимые дефекты поверхности гаек и методы контроля - по ГОСТ 1759.3.
3а, 3б. (Введены дополнительно, Изм. N 5).
4. Допускается по соглашению между изготовителем и потребителем изготавливать гайки с номинальным диаметром резьбы от 36 до 48 мм с шагом резьбы 2 мм.
(Измененная редакция, Изм. N 2, 5).
5. Технические требования - по ГОСТ 1759.0 <*>.
--------------------------------
<*> На территории Российской Федерации в части маркировки действуют ГОСТ Р 52627-2006, ГОСТ Р 52628-2006.
6. (Исключен, Изм. N 2).
7. Масса гаек указана в Приложении 1.
8. (Исключен, Изм. N 4).
Пример условного обозначения гайки с диаметром резьбы d = 12 мм, с размером "под ключ" S = 18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:
Гайка М12-6Н.5 (S18) ГОСТ 5927-70
То же, с крупным шагом резьбы с полем допуска 6Н, класса прочности 6, из стали марки А12, без покрытия:
Гайка М12-6Н.6.А (S18) ГОСТ 5927-70
То же, с размером "под ключ" S = 19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:
Гайка М12 х 1,25-6Н.12.40Х.016 ГОСТ 5927-70
Приложение 1
Справочное
МАССА СТАЛЬНЫХ ГАЕК С КРУПНЫМ ШАГОМ РЕЗЬБЫ
Номинальный диаметр резьбы d, мм Теоретическая масса 1000 шт. гаек, кг
1 0,062
1,4 0,057
1,6 0,074
2 0,141
2,5 0,272
3 0,377
3,6 0,497
4 0,800
5 1,440
6 2,573
8 5,548
10 10,220
12 15,670
14 25,33
16 37,61
18 53,27
20 71,44
