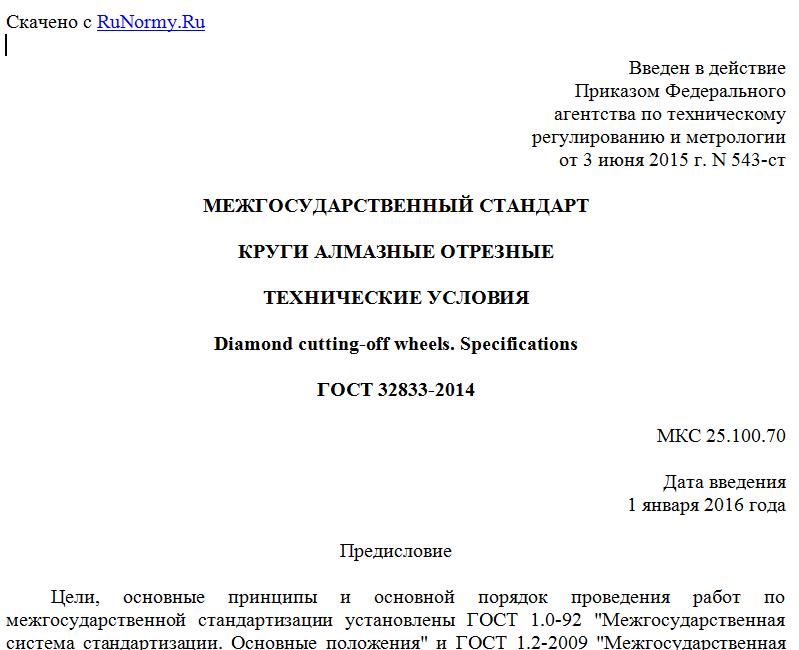

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 3 июня 2015 г. N 543-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КРУГИ АЛМАЗНЫЕ ОТРЕЗНЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Diamond cutting-off wheels. Specifications
ГОСТ 32833-2014
МКС 25.100.70
Дата введения
1 января 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 95 "Инструмент"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 июня 2014 г. N 45)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 июня 2015 г. N 543-ст межгосударственный стандарт ГОСТ 32833-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2016 г.
5 В настоящем стандарте реализованы требования Технического регламента Таможенного союза "О безопасности машин и оборудования" применительно к объекту технического регулирования:
- механическая прочность крепления сплошного алмазоносного слоя к корпусу отрезных кругов;
- прочность крепления алмазоносных сегментов к корпусу отрезных кругов;
- маркировка.
6 ВЗАМЕН ГОСТ 10110-87, ГОСТ 16115-88 и ГОСТ 30513-97 в части 4.2
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на алмазные отрезные круги (далее - круги) для резания неметаллических материалов (горных пород, бетона, огнеупоров и др.).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 15.309-98 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 9013-59 (ИСО 6508:86) Металлы. Метод измерения твердости по Роквеллу
ГОСТ 9206-80 Порошки алмазные. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15623-84 Ящики деревянные для инструмента и приспособлений к станкам. Технические условия
ГОСТ 18088-83 Инструмент металлорежущий, алмазный дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение
ГОСТ 24643-81 Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения
ГОСТ 30513-97 Инструмент абразивный и алмазный. Методы испытаний на безопасность
ГОСТ 32406-2013 Инструмент алмазный и из кубического нитрида бора. Требования безопасности
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Классификация и размеры
3.1 Круги следует изготовлять следующих типов:
1A1R - со сплошной режущей кромкой;
1A1R-Turbo - с профильной сплошной режущей кромкой диаметрами D от 100 до 350 мм;
1A1RSS - сегментные.
3.2 Размеры кругов типов 1A1R, 1A1R-Turbo должны соответствовать указанным на рисунке 1 и в таблице 1.
--------------------------------
<*> Размеры для справок.
Рисунок 1
Таблица 1
В миллиметрах
D T H E X D T H E X
50 0,5 12 0,4 5 180 2,4 22,23 2,0 7
1,0 0,8 200 1,0 32 0,8 5; 10
1,5 1,2 1,5 1,2
75 0,6 0,4 2,0 1,6
0,8 0,6 230 2,4 22,23 2,0 7
100 0,6 20 0,4 250 1,5 32 1,2 5; 10
0,8 0,6 2,0 1,6
1,0 0,8 2,2 1,8
115 2,4 22,23 2,0 7 300 1,5 32; 76 1,2
125 0,6 32 0,4 5 1,9 1,5
0,8 0,6 2,0 1,8
1,0 0,8 2,3 1,9
1,2 0,9 350 1,6 1,3
150 0,8 0,6 1,9 1,5
1,0 0,8 2,3 1,9
1,5 1,2 400 1,9 1,5
180 0,8 0,6 5; 10 2,2 1,8
1,0 0,8 450; 500 2,4 2,0
Примечание - По заказу потребителя допускается изготовлять круги размерами, отличными от указанных в таблице.
3.3 Форма и размеры профиля кругов типа 1A1R-Turbo - по нормативному документу, утвержденному в установленном порядке.
Пример условного обозначения алмазного отрезного круга типа 1A1R с наружным диаметром D = 150 мм, толщиной алмазоносного слоя T = 1,0 мм, диаметром посадочного отверстия H = 32 мм, высотой алмазоносного слоя X = 5 мм, из порошка синтетических алмазов марки AC32, зернистостью 80/63, относительной концентрацией алмазов 50, на металлической связке M, с предельной рабочей скоростью 50 м/с:
Круг отрезной 1A1R 150 x 1,0 x 32 x 5
AC32 80/63 50 M 50 м/с ГОСТ 32833-2014
Пример условного обозначения алмазного отрезного круга типа 1A1R-Turbo с наружным диаметром D = 230 мм, толщиной алмазоносного слоя T = 2,4 мм, диаметром посадочного отверстия H = 22,23 мм, высотой алмазоносного слоя X = 7 мм, из порошка синтетических алмазов марки AC80, зернистостью 125/100, с относительной концентрацией алмазов 50, на металлической связке M, с предельной рабочей скоростью 80 м/с, для ручных шлифовальных машин Pg:
Круг отрезной 1A1R-Turbo 230 x 2,4 x 22,23 x 7
AC80 125/100 50 M 80 м/с Pg ГОСТ 32833-2014
3.4 Круги типа 1A1RSS изготовляют с широкими межсегментными пазами (C1) и узкими межсегментными пазами (C2).
3.5 Размеры кругов с пазами C1 и C2 должны соответствовать указанным на рисунке 2 и в таблицах 2 и 3.
--------------------------------
<*> Размеры для справок.
Рисунок 2
Таблица 2
Круги с пазами C1
