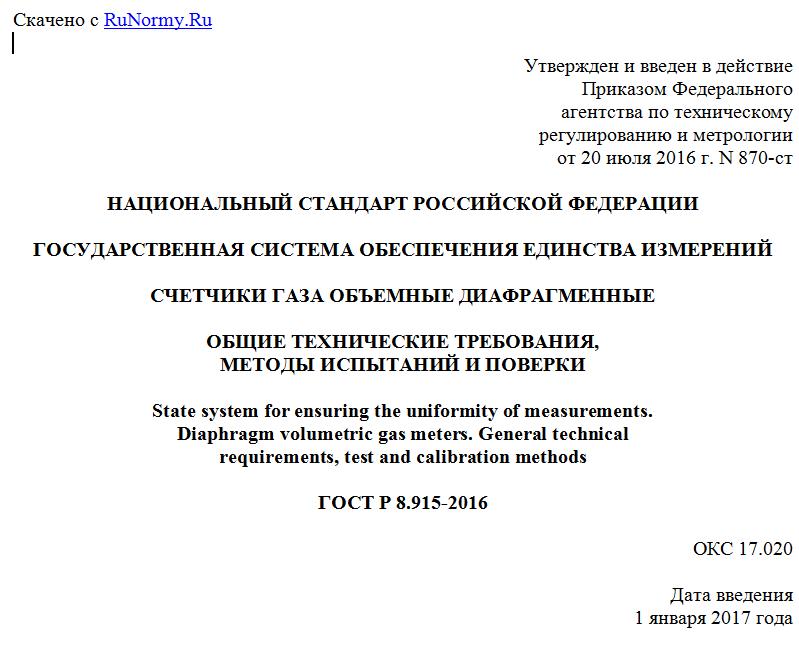

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
СЧЕТЧИКИ ГАЗА ОБЪЕМНЫЕ ДИАФРАГМЕННЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ,
МЕТОДЫ ИСПЫТАНИЙ И ПОВЕРКИ
State system for ensuring the uniformity of measurements.
Diaphragm volumetric gas meters. General technical
requirements, test and calibration methods
ГОСТ Р 8.915-2016
ОКС 17.020
Дата введения
1 января 2017 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт расходометрии" (ФГУП "ВНИИР")
2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии
3 УТВЕРЖДЕН и ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 июля 2016 г. N 870-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Назначение и область применения
1.1 Настоящий стандарт распространяется на счетчики газа объемные диафрагменные (далее - счетчики) с номинальным расходом до 10 м3/ч, с температурной компенсацией, предназначенные для измерения количества израсходованного газа, применяемого в бытовых и производственных целях.
1.2 Настоящий стандарт устанавливает общие технические требования к конструкции счетчиков газа, методам испытаний в целях утверждения типа и основным операциям поверки счетчиков газа.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.324-2002 Государственная система обеспечения единства измерений. Счетчики газа. Методика поверки
ГОСТ 8.417-2002 Государственная система обеспечения единства измерений. Единицы величин
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 15528-86 Средства измерений расхода, объема или массы протекающих жидкости и газа. Термины и определения
ГОСТ 26349-84 Соединения трубопроводов и арматура. Давления номинальные (условные). Ряды
ГОСТ 28218-89 (МЭК 68-2-32-75) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Ed: Свободное падение
ГОСТ 30630.1.2-99 Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие вибрации
ГОСТ Р МЭК 60068-2-1-2009 Испытания на воздействие внешних факторов. Часть 2-1. Испытания. Испытание A: Холод
ГОСТ Р МЭК 60068-2-2-2009 Испытания на воздействие внешних факторов. Часть 2-2. Испытания. Испытание B: Сухое тепло
ГОСТ Р МЭК 60068-2-30-2009 Испытания на воздействия внешних факторов. Часть 2-30. Испытания. Испытание Db: Влажное тепло, циклическое (12 ч + 12-часовой цикл)
ГОСТ Р МЭК 60068-2-78-2009 Испытания на воздействия внешних факторов. Часть 2-78. Испытания. Испытание Cab: Влажное тепло, постоянный режим
ГОСТ Р 8.618-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ГОСТ Р 8.654-2015 Государственная система обеспечения единства измерений. Требования к программному обеспечению средств измерений. Основные положения
ГОСТ Р 50460-92 Знак соответствия при обязательной сертификации. Форма, размеры и технические требования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 15528, [1], [2], а также следующие термины с соответствующими определениями:
3.1. Счетчик газа и его компоненты
3.1.1 корректирующее устройство: Устройство, входящее в состав счетчика газа, предназначенное для коррекции объема газа, прошедшего через счетчик газа, и приведения измеренного объема к температуре 20 °C.
3.1.2 температурная коррекция: Приведение измеренного объема газа к температуре 20 °C.
3.2. Параметры потока газа
3.2.1 циклический объем: Объем газа, соответствующий рабочему циклу первичного преобразователя, т.е. совокупному перемещению подвижных частей счетчика, в конце которого все части, кроме отсчетного устройства и передаточного механизма, возвращаются в исходное положение.
3.2.2 номинальный расход: Максимально возможное значение расхода газа с относительной плотностью по воздуху 0,6 при температуре 20 °C и абсолютном давлении 0,1013 МПа, которое можно пропустить через счетчик при поддержании на счетчике определенной, наперед заданной для данного типоразмера счетчика, потери давления.
Примечание - Для конкретного типоразмера допускается диапазон значений номинального расхода, нижний предел которого используют для обозначения типоразмера счетчика. Определенный указанным образом расход счетчика при отнесении его к конкретному типоразмеру должен равняться или превышать обозначение типоразмера, но быть меньше следующего, более высшего, типоразмера.
3.2.3 минимальный расход: Наименьшее значение расхода, при котором основная относительная погрешность счетчика не выходит за пределы допускаемой погрешности.
3.2.4 максимальный расход: Наибольшее значение расхода, при котором основная относительная погрешность счетчика не выходит за пределы допускаемой погрешности.
3.2.5 потеря статического давления или перепад давления: Средняя разность между давлением на входе и давлением на выходе счетчика газа при прохождении газа через счетчик. Разность (перепад) между давлением на входе и давлением на выходе счетчика является функцией от значения расхода и давления газа.
3.2.6 переходный расход: Значение расхода между максимальным и минимальным значениями диапазона измерений (Qt = 0,1Qном или Qt = 0,2Qmax), который условно делит диапазон измерения счетчика на две части ("основной" диапазон и "дополнительный" диапазон). Для каждой из этих частей диапазона измерений счетчика нормируются свои пределы допускаемой основной относительной погрешности.
3.3. Метрологические характеристики
3.3.1 дополнительная относительная погрешность: Составляющая погрешности средства измерения, возникающая дополнительно к основной погрешности средства измерения вследствие отклонения какой-либо из влияющих величин от нормального ее значения или вследствие ее выхода за пределы нормальной области значений. Определяется как разность между погрешностью показания во время или после испытания и основной допускаемой погрешностью средства измерения по формуле
(3.1)
4. Сокращения. Условные обозначения и индексы
4.1 Сокращения
В настоящем стандарте применены следующие сокращения терминов:
МП - методика поверки;
ПУ - поверочная установка;
РЭ - руководство по эксплуатации;
ТУ - технические условия.
Остальные сокращения терминов указаны непосредственно в тексте стандарта.
4.2 Условные обозначения параметра
Основные условные обозначения параметров, применяемые в настоящем стандарте, приведены в таблице 4.1.
Таблица 4.1
Условные обозначения параметров
Обозначение Наименование параметра Единица величины
Qmax Максимальный расход газа м3/ч
Qmin Минимальный расход газа м3/ч
Qt Переходный расход м3/ч
Перепад (разность) давления кПа
p Абсолютное давление газа МПа
pmax Максимальное абсолютное давление газа МПа
pmin Минимальное абсолютное давление газа МПа
t Температура газа °C
