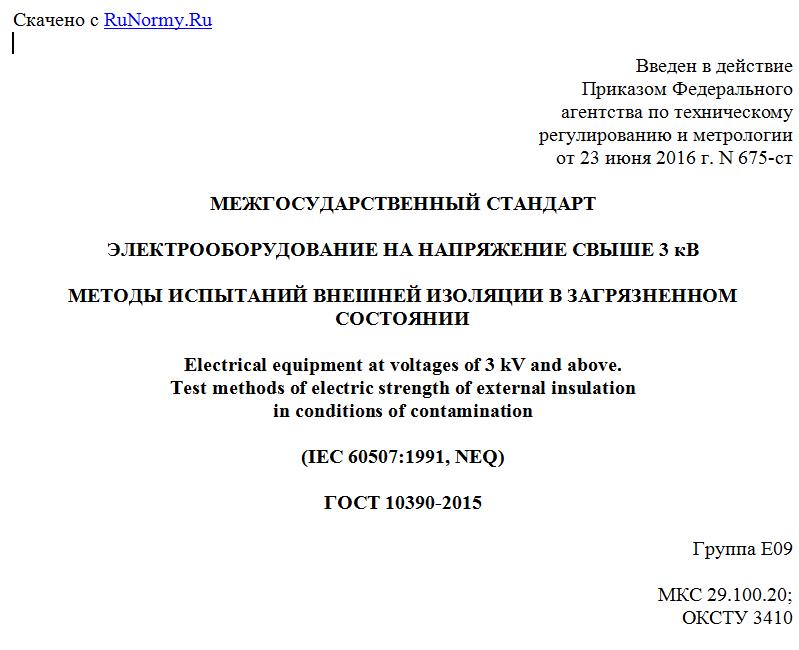

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭЛЕКТРООБОРУДОВАНИЕ НА НАПРЯЖЕНИЕ СВЫШЕ 3 кВ
МЕТОДЫ ИСПЫТАНИЙ ВНЕШНЕЙ ИЗОЛЯЦИИ В ЗАГРЯЗНЕННОМ СОСТОЯНИИ
Electrical equipment at voltages of 3 kV and above.
Test methods of electric strength of external insulation
in conditions of contamination
(IEC 60507:1991, NEQ)
ГОСТ 10390-2015
Группа Е09
МКС 29.100.20;
ОКСТУ 3410
Дата введения
1 марта 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН ООО "Центр стандартизации и сертификации высоковольтного электрооборудования" (ООО "Ц СВЭП"); ФГУП "Всероссийский электротехнический институт имени В.И. Ленина" (ФГУП ВЭИ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ISO 3166) 004-97 Код страны по МК (ISO 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 23 июня 2016 г. N 675-ст межгосударственный стандарт ГОСТ 10390-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2017 г.
5 Настоящий стандарт соответствует международному стандарту IEC 60507:1991 "Изоляторы высокого напряжения переменного тока. Методы испытаний в условиях искусственного загрязнения" ("Artificial pollution tests on high-voltage insulators to be used on a.c. systems", NEQ) в части требований к методам солевого тумана.
Международный стандарт разработан Техническим комитетом по стандартизации ТС 36 "Изоляторы" Международной электротехнической комиссии (IEC)
6 ВЗАМЕН ГОСТ 10390-86
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на электрооборудование, предназначенное для работы в наружных установках переменного тока частоты 50 Гц и постоянного тока классов напряжения 3 кВ и выше: трансформаторы (силовые, тока и напряжения), реакторы, аппараты, конденсаторы, кабельные муфты. Стандарт распространяется на изоляторы и изоляционные конструкции, выполненные из фарфора, стекла и полимерных материалов, в том числе на фарфоровые и стеклянные изоляторы с твердым полимерным покрытием.
Стандарт устанавливает общие методы испытаний внешней изоляции в загрязненном состоянии при длительном воздействии переменного или постоянного напряжения или коммутационных импульсов.
Стандарт не распространяется на изоляторы, поверхность которых покрыта полупроводящей глазурью или гидрофобными пастами, а также на вентильные разрядники и ограничители перенапряжений.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 1516.2-97 Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Общие методы испытаний электрической прочности изоляции
ГОСТ 17512-82 Электрооборудование и электроустановки на напряжение 3 кВ и выше. Методы измерения при испытаниях высоким напряжением
ГОСТ 20419-83 Материалы керамические электротехнические. Классификация и технические требования
ГОСТ 27744-88 Изоляторы. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и обозначения
В настоящем стандарте применены термины по ГОСТ 27744, а также следующие термины с соответствующими определениями:
3.1 испытательное напряжение: Действующее значение напряжения, длительно приложенное к изолятору при испытании [1].
3.2 ток короткого замыкания испытательной установки Iкз: Действующее значение тока, протекающего от испытательной установки, когда объект испытания закорочен при испытательном напряжении [1].
3.3 нормированная удельная длина пути утечки: Длина пути утечки изолятора, поделенная на максимальное рабочее фазное напряжение, приложенное к изолятору.
3.4 коэффициент формы изолятора Kф: Безразмерная величина, которая представляет длину пути утечки L, поделенную на интегрированную ширину изолятора p [1].
Примечание - Коэффициент формы изолятора рассчитывается по формуле
где L - длина пути утечки по поверхности защитной оболочки изолятора, см;
l - расстояние по поверхности до текущей точки, см;
pv(l) - кратчайшее расстояние от оси изолятора до текущей точки его поверхности, см.
3.5 поверхностная плотность загрязнения , г/см2: Показатель, который характеризует загрязнение испытуемого изолятора.
3.6 соленость: Концентрация раствора соли в водопроводной воде, выраженная количеством соли, поделенным на объем раствора.
3.7 удельная поверхностная электрическая проводимость слоя загрязнения , мкСм: Величина, определяемая делением коэффициента формы изолятора или части его на сопротивление поверхности изолятора или его части при увлажнении слоя загрязнения изолятора до насыщения.
3.8 плотность нерастворимого загрязнения: Количество нерастворимого загрязнения, счищенного с поверхности изолятора, отнесенного к площади этой поверхности.
3.9 эквивалентная поверхностная плотность солевого загрязнения: Количество поваренной соли NaCl или хлористого кальция CaCl2, которое при растворении в деминерализованной воде дает такую же проводимость, как счищенное с заданной поверхности изолятора загрязнение, отнесенное к площади этой поверхности.
3.10 50%-ное разрядное напряжение U50%: Испытательное напряжение, вероятность перекрытия изолятора при котором равна 0,5.
3.11 выдерживаемое напряжение: Наибольшее значение напряжения, которое испытуемый изолятор выдерживает без перекрытия с заданной вероятностью.
4. Общие указания
4.1 При испытаниях изоляторов в загрязненном состоянии следует использовать следующие методы загрязнения изоляторов:
ЕЗ - загрязнение в естественных условиях;
ПЗ - метод предварительного (твердого) загрязнения;
СТ - метод солевого тумана.
4.2 Для испытаний методом ПЗ изоляторы искусственно покрывают по возможности равномерным слоем загрязняющего вещества. В качестве загрязняющего вещества следует применять материалы или композиции, имеющие в своем составе вещества, растворимые в воде и образующие электролит, создающий на поверхности слой с заданной проводимостью, а также связующее или цементирующее вещество.
Дополнительные указания к этому методу приведены в приложении А.
4.3 Для испытаний методом ЕЗ используют изоляторы, предварительно находившиеся в эксплуатационных условиях или на специальном стенде.
Срок нахождения изоляторов в эксплуатации или на стенде до испытания определен условиями загрязнения.
Изоляторы следует демонтировать, упаковывать и транспортировать таким образом, чтобы имеющийся на них слой загрязнения не был нарушен.
4.4 Для испытания методом СТ изоляторы устанавливают в специальной камере, которая заполнена солевым туманом, создаваемым путем распыления в воздухе раствора поваренной соли NaCl в воде.
Дополнительные указания к этому методу приведены в приложении Б.
4.5 Испытания следует проводить на полностью собранных объектах, которые устанавливают в положении (горизонтальном, вертикальном, наклонном),
